ifm Electronic Capteur de pression 1 pc(s) PT5400 0 MPa à 40 MPa M12 analogique

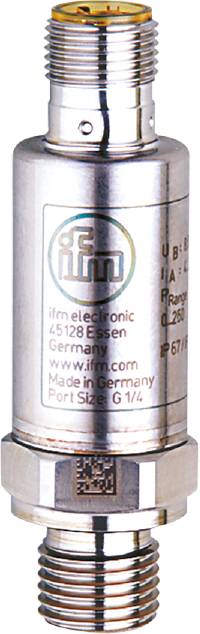

Le cylindre affiche le logo et l'adresse d'un fabricant : 'ifm electronic, 45128 Essen, Allemagne, www.ifm.com, Fabriqué en Allemagne, Taille de port : G 1/4'.
Photo non contractuelle
Type de produit
Capteur de pression
Branchement
M12
Modèle
surpression
Gamme de mesure (pression) (max.)
40 MPa
Tension de fonctionnement max.
36 V/DC
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Livraison avant le mar. 24 novembre
Vente et expédition :
Conrad ElectronicCGV
Nombre
Total (244,99 € / unité(s))
244,99 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,02 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Capteur de pression électronique ifm PT5400

  • Détection fiable de la pression du système dans les applications industrielles
  • Résistance élevée aux chocs et aux vibrations
  • Très bonne précision de répétition et faible déviation de la courbe caractéristique
  • Durée de vie de plus de 60 millions de cycles d'impression
  • Boîtier en acier inoxydable compact et robuste pour une utilisation dans des conditions de montage étroites

Caractéristiques techniques

  • Courant de sortie analogique [ma] : 4...20
  • Nombre de sorties analogiques : 1
  • Nombre d'entrées et de sorties : nombre de sorties analogiques : 1
  • Résistance à la pression [MPa] : 100
  • Résistance à la pression [psi] : 14500
  • Déviation de la courbe caractéristique : < ± 0,5 ; (avec dérive de vissage, erreur de point zéro et de tension, non-linéarité, hystérésis)
  • Écart de linéarité - écart de pourcentage : < ± 0,1 (BFSL) / ± < 0,2 (LS)
  • Plage de mesure [MPa] : 0...40
  • Min. Pression d'éclatement [MPa] : 170
  • Température ambiante-1 [°C] : -40...90
  • Précision de répétition de la plage de pourcentage : < ± 0,05 ; (en cas de variations de température : < 10 K)
  • Couple de serrage [Nm] : 25...35 ; (couple recommandé ; en fonction de la lubrification, du joint et de la charge de compression)
  • Application : pour une utilisation industrielle
  • Signal de sortie : signal analogique
  • Temps de mise en veille [s] : < 0,1
  • Tension de fonctionnement [V] : 8,5...36 DC
  • Raccord process joint : FKM (DIN en ISO 1179-2)
  • Elément de régulation présent : non (rééquipement possible)
  • Type d'impression : pression relative
  • Résistance à la pression [bar] : 1000
  • Directive sur les équipements sous pression : bonnes pratiques d'ingénierie ; utilisable pour les supports du groupe de fluides 2 ; supports du groupe de fluides 1 sur demande
  • Nombre total de sorties : 1
  • Poids [g] : 60 000
  • Ecart d'hystérésis : < ± 0,2
  • Protégé contre les courts-circuits : oui
  • Température de stockage [°C] : -40...100
  • Stabilité à long terme : < ± 0,1 ; (par 6 mois)
  • Max. Bürde [Ω] : (UB – 8,5 V) / 21,5 ma ; @8,5V= 0 ; @12V max. 160 ; @24V max. 720
  • Milieux : liquides et gazeux
  • Température moyenne [°C] : -40...90
  • Plage de mesure [bar] : 0...400
  • Plage de mesure [psi] : 0...5800
  • Min. Pression de rupture [bar] : 1700
  • Min. Pression de rupture [psi] : 24655
  • Min. Cycles d'impression : 60 millions ; (à une pression nominale de 1,2)
  • Min. RÉSISTANCE D'ISOLATION [MΩ] : 100 ; (500 V DC)
  • MTTF : 686
  • Raccord process : raccord fileté G 1/4 filetage extérieur (DIN en ISO 1179-2)
  • INDICE DE PROTECTION : IP 67 ; IP 69K
  • Indice de protection: III
  • Temps de réponse de saut sortie analogique [ms] : 1
  • Connecteur : disposition des broches : 0180 - connecteur : 1 x M12 ; codage : A
  • Coefficient de température point zéro et plage : < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
  • Résistant aux surcharges : oui
  • Résistance au vide [mbar] : -1000
  • Protection contre l'inversion de polarité : oui
  • Matériaux en contact avec Medium : 1.4542 (acier inoxydable / 17-4 PH / 630)
Type de produit

Capteur de pression

Type

PT5400

Branchement

M12

Modèle

surpression

Signal de sortie (min.)

4 mA

Sortie de signal max.

20 mA

Gamme de mesure (pression) minimale

0 MPa

Gamme de mesure (pression) (max.)

40 MPa

Plage de mesure (pression)

0 MPa à 40 MPa

Tension de fonctionnement min.

8.5 V/DC

Tension de fonctionnement max.

36 V/DC

Tension de fonctionnement

8.5 - 36 V/DC

Type de contact

analogique

IP67

Raccord tuyau

Filetage extérieur G1/4

Température min.

-40 °C

Température max.

90 °C

Poids

0.0570 kg

Contenu

1 pc(s)

UKCA

oui

Documents et téléchargements

Fiche technique

Fiche technique 3319605 ifm Electronic Capteur de pression 1 pc(s) PT5400 0 MPa à 40 MPa M12 analogique

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3319605 ifm Electronic Capteur de pression 1 pc(s) PT5400 0 MPa à 40 MPa M12 analogique

Description

Capteur de pression électronique ifm PT5400
