Name: Oscilloscope numérique Tektronix MDO34 3-BW-350 + AFG/BND/MSO 350 MHz 4 canaux 2.5 Géch/s 10 Mpts 8 bits
Brand: Tektronix
SKU: 3012969
Availability: InStock

Un oscilloscope affichant un diagramme d'onde avec plusieurs commandes sur le côté droit pour les réglages de mesure.

Une personne travaille avec un oscilloscope sur une carte électronique dans un laboratoire. Elle vérifie des circuits électroniques.

Un oscilloscope numérique avec un écran affichant une forme d'onde complexe, ainsi que divers réglages et connexions.

Arrière d'un appareil électronique bleu et blanc avec des fentes de ventilation, des ports de connexion et une prise d'alimentation.

Un oscilloscope affiche une forme d'onde avec plusieurs signaux périodiques sur un écran couleur. Des commandes de réglage sont visibles.

1/5

Fiche technique (PDF)

Livraison le ven. 2 octobre

4 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (6 174,17 € / unité(s))

6 174,17 €

dont 1,33 € d’éco-part

Plus que 4 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Oscilloscope à domaine mixte avec options AFG, BND et MSO

350 MHz
Nombre d’entrées analogiques max. 4

Caractéristiques techniques

Taille de l'écran : 11.6"

Type de produit: Oscilloscope numérique

Bande passante: 350 MHz

Fréquence d'échantillonage par canal: 2.5 Géch/s

Affichage: 11.6" HD (1920 x 1080) écran tactile

Résolution: 8 bits

Taille de l'écran: 29.46 cm

Base de temps: 1,14 ns

Nombre d’entrées analogiques max.: 4

: d'usine (sans certificat)

Catégorie de mesure: CAT II 300 V

Impédance d'entrée: 50 Ω

Borne d'entrée: AC, DC

Tension d'entrée: 230 V

Dim.: (L x l x H) 148.6 x 370 x 252 mm

Poids: 5.3 kg

Ecran: Écran LCD 1920 x 1080

Largeur: 370 mm

Hauteur: 252 mm

Longueur: 148.6 mm

Interfaces: Ethernet
périphérique USB
USB-Host

Profondeur de mémoire par canal: 10 Mpts

Type: MDO34 3-BW-350 + AFG/BND/MSO

Documents et téléchargements

Fiche technique

Fiche technique 3012969 Oscilloscope numérique Tektronix MDO34 3-BW-350 + AFG/BND/MSO 350 MHz 4 canaux 2.5 Géch/s 10 Mpts 8 bits

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3012969 Oscilloscope numérique Tektronix MDO34 3-BW-350 + AFG/BND/MSO 350 MHz 4 canaux 2.5 Géch/s 10 Mpts 8 bits

Description

Avec le plus grand écran de sa catégorie, une précision de mesure améliorée à faible niveau de signal et des performances de tête de palpage de pointe, le MDO série 3 établit une nouvelle norme pour les oscilloscopes de table. Que vous testiez la conception de votre bande de base pour l'IoT ou que vous commenciez simplement des mesures EMI, la série 3 dispose d'un analyseur de spectre matériel intégré unique offrant des performances de test RF supérieures et des spécifications RF garanties.

Domaines d'application:
Analyse intégrée des bus série
Grâce au MDO série 3, vous pouvez relever les défis au niveau du système grâce à des fonctions automatiques de déclenchement, de décodage et de recherche de bus de série. Les options sont disponibles individuellement ou sous forme de package complet peu coûteux.
I2C, SPI · RS-232 / 422 / 485 / UART · CAN/CAN FD, LIN, FLEXRAY • SENT · I2S/LJ/RJ/TDM · MIL-STD-1553, ARINC 429 · USB 2.0 (LS/FS/HS).

Mesure et analyse des performances
La série 3 vous offre des solutions de test de performance qui vous permettent d'obtenir des réponses plus rapides dans le monde actuel des vitesses de commutation plus élevées et des limites de bruit plus strictes.
Mesure de la perte de puissance sur l'élément de commutation · Mesure et analyse du ripple et du bruit · Caractérisation des dispositifs semi-conducteurs à haute performance.

Dépannage des interférences électromagnétiques (EMI)
Si vous ne parvenez pas à déterminer la cause des défaillances EMI, il se peut que vous ne puissiez pas expédier votre produit. Le MDO série 3 et son analyseur de spectre intégré vous aident à détecter rapidement les sources d'EMI.

Formation technique
Allez au-delà de la théorie du changement et du courant continu pour couvrir des conceptions de signaux mixtes avec des canaux logiques et un analyseur de fréquence intégré. Les oscilloscopes de Tektronix ont une réputation bien méritée de fiabilité et sont parmi les oscilloscopes les plus courants dans les laboratoires industriels.
Des instruments fiables avec des garanties de trois ans · Instruments professionnels largement utilisés dans le secteur · Disponible avec générateur de fonctions intégré, analyseur de spectre, canaux logiques et décodage de bus en série.

Ce texte a été traduit par une machine.

Modèle

3-AFG
Générateur d'arbitrage avec 13 formes d'onde prédéfinies, génération de formation d'ondes arbitraires et modulation de fréquence et d'amplitude.
3-MSO
16 canaux numériques, y compris la sonde numérique P6316 et les accessoires.
3-BND
Ajoute au package un package d'applications (contient toutes les options série et l'option d'analyse des performances).

Description

Modèle

3-AFG
Générateur d'arbitrage avec 13 formes d'onde prédéfinies, génération de formation d'ondes arbitraires et modulation de fréquence et d'amplitude.
3-MSO
16 canaux numériques, y compris la sonde numérique P6316 et les accessoires.
3-BND
Ajoute au package un package d'applications (contient toutes les options série et l'option d'analyse des performances).

Quel type de Oscilloscopes cherchez-vous ?

Accessoires

(^*Les prix indiqués s'entendent HT)

L'accessoire nécessaire est impératif pour pouvoir utiliser le produit conformément à la description

VOLTCRAFT Pince crocodile à souder CAT I noir

Conrad Electronic

1,49 €^*

VOLTCRAFT Pince crocodile à souder CAT I rouge

Conrad Electronic

1,08 €^*

VOLTCRAFT ML-10 Support pour cordons de mesure ML-10

Conrad Electronic

120,83 €^*

VOLTCRAFT Set de cordons de mesure BNC 0.80 m noir, rouge

Conrad Electronic

24,99 €^*

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

Oscilloscope numérique VOLTCRAFT DSO-2104 100 MHz 4 canaux 1 Géch/s 80 kpts 8 bits mémoire numérique (DSO)

Conrad Electronic

212,50 €^*

Oscilloscope portatif VOLTCRAFT DSO-2072H 70 MHz 2 canaux 250 Méch/s 8 kpts 8 bits appareil manuel, générateur de foncti

Conrad Electronic

245,83 €^*

Oscilloscope numérique VOLTCRAFT DSO-2154 150 MHz 4 canaux 1 Géch/s 80 kpts 8 bits mémoire numérique (DSO)

Conrad Electronic

287,50 €^*

Oscilloscope numérique VOLTCRAFT DOV1004 100 MHz 4 canaux 1.25 Géch/s 50 Mpts 12 bits mémoire numérique (DSO)

Conrad Electronic

424,17 €^*

Oscilloscope numérique Rigol DS1202Z-E 200 MHz 2 canaux 1 Géch/s 24 Mpts 8 bits

Conrad Electronic

295,83 €^*

Oscilloscope portatif VOLTCRAFT DSO-5104H 100 MHz 4 canaux 1 Géch/s 40 Mpts 14 bits mémoire numérique (DSO), appareil ma

Conrad Electronic

962,50 €^*

Oscilloscope portatif VOLTCRAFT DSO-2202H + AFG 200 MHz 2 canaux 1 Géch/s 8 kpts 8 bits appareil manuel

Conrad Electronic

340,83 €^*

Oscilloscope numérique VOLTCRAFT DSO-6204F 200 MHz 4 canaux 1 Géch/s 10 Mpts 8 bits mémoire numérique (DSO), générateur

Conrad Electronic

1 270,83 €^*

Oscilloscope numérique VOLTCRAFT DOV2504F LA 250 MHz 4 canaux 1.25 Géch/s 100 Mpts 12 bits mémoire numérique (DSO), géné

Conrad Electronic

912,50 €^*

Oscilloscope numérique VOLTCRAFT DOV1254 LA 125 MHz 4 canaux 1.25 Géch/s 100 Mpts 12 bits mémoire numérique (DSO), analy

Conrad Electronic

545,83 €^*

Oscilloscope numérique VOLTCRAFT DOV2504 LA 250 MHz 4 canaux 1.25 Géch/s 100 Mpts 12 bits mémoire numérique (DSO), analy

Conrad Electronic

837,50 €^*

Oscilloscope numérique VOLTCRAFT ADO-1002 100 MHz 2.5 Géch/s 250 Mpts 12 bits mémoire numérique (DSO)

Conrad Electronic

779,17 €^*

Oscilloscope numérique VOLTCRAFT ADO-5004 500 MHz 2.5 Géch/s 250 Mpts 12 bits mémoire numérique (DSO)

Conrad Electronic

2 232,50 €^*

Oscilloscope portatif VOLTCRAFT DSA-3100 100 MHz 2 canaux 500 Méch/s 8 kpts 8 bits appareil manuel, fonctions multimètre

Conrad Electronic

465,83 €^*

Oscilloscope numérique VOLTCRAFT DOV1254F LA 125 MHz 4 canaux 1.25 Géch/s 100 Mpts 12 bits mémoire numérique (DSO), géné

Conrad Electronic

632,50 €^*

Oscilloscope numérique VOLTCRAFT ADO-3504 350 MHz 2.5 Géch/s 250 Mpts 12 bits mémoire numérique (DSO)

Conrad Electronic

1 690,83 €^*

Oscilloscope numérique Joy-it DSO-200 200 kHz 2.5 Méch/s mémoire numérique (DSO), appareil manuel

Conrad Electronic

38,33 €^*

Rigol DS1102Z-E Oscilloscope numérique 100 MHz 2 canaux 1 Géch/s 24 Mpts 8 bits mémoire numérique (DSO) 1 pc(s)

Conrad Electronic

224,17 €^*

Oscilloscope numérique Rigol DHO924S 250 MHz 1.25 Géch/s 50 Mpts 12 bits

Conrad Electronic

674,17 €^*

Oscilloscope numérique Rigol DS1104Z Plus 100 MHz 4 canaux 1 Géch/s 6 Mpts 8 bits mémoire numérique (DSO)

Conrad Electronic

437,50 €^*

Oscilloscope numérique Tektronix MDO34 3-BW-200 + 3-AFG + 3-BND + 3-MSO 200 MHz 4 canaux 2.5 Géch/s 10 Mpts 8 bits

Conrad Electronic

5 320,83 €^*

Oscilloscope portatif Rohde & Schwarz RTH1014MSO 100 MHz 500 kpts 10 bits

Conrad Electronic

7 829,17 €^*

SFG-1003 Générateur de fonction GW Instek 0.1 Hz - 3 MHz 1 canal Triangulaire, Rectangulaire, Sinusoïdale, TTL

Conrad Electronic

158,33 €^*

Oscilloscope numérique Tektronix TBS2104B 100 MHz 2 Géch/s 5 Mpts 8 bits mémoire numérique (DSO)

Conrad Electronic

3 132,50 €^*

FG-32502T Générateur de fonction VOLTCRAFT 1 µHz - 250 MHz 2 canaux Arbitraire, Bruit, Impulsion, Rectangulaire, Sinusoï

Conrad Electronic

1 507,50 €^*

Oscilloscope numérique Tektronix TBS2072B 70 MHz 2 Géch/s 5 Mpts 8 bits mémoire numérique (DSO)

Conrad Electronic

1 790,83 €^*

FG-30802T Générateur de fonction VOLTCRAFT 1 µHz - 80 MHz 2 canaux Arbitraire, Bruit, Impulsion, Rectangulaire, Sinusoïd

Conrad Electronic

882,50 €^*

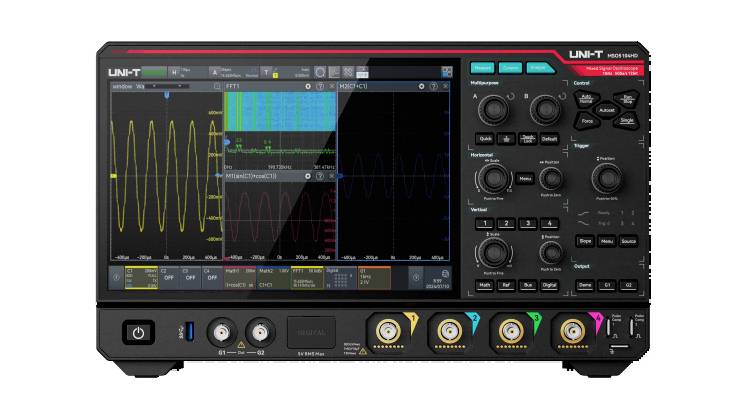

Oscilloscope analogique, Oscilloscope numérique Uni-T MSO5034HD 350 MHz 2 Géch/s 200 Mpts 12 bits signal mixte (MSO)
