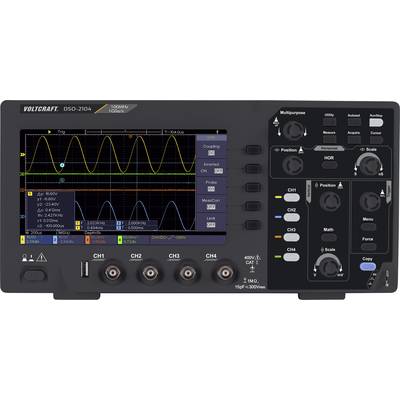

VOLTCRAFT DSO-2104 Oscilloscope numérique 100 MHz 4 canaux 1 Géch/s 80 kpts 8 bits mémoire numérique (DSO) 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Vente et expédition :
Nombre
Total (237,50 € / unité(s))
€
Points forts et détails
Oscilloscope numérique DSO-2104
- Largeur de bande : 100 MHz, 4 canaux
- Écran LCD 17,78 cm (7 pouces) (800 x 480 pixels)
- Interface USB
- Taux d'échantillonnage maximal : 1 Géch/s
- Résolution verticale : 8 bits
Caractéristiques techniques
- Type de produit
Oscilloscope numérique
- Bande passante
100 MHz
- Fréquence d'échantillonage par canal
1 Géch/s
- Affichage
TFT couleur
- Résolution
8 bits
- Taille de l'écran
17.78 cm
- Spécificités
mémoire numérique (DSO)
- Base de temps
2 ns/div - 1000 s/div
- Nombre d’entrées analogiques max.
4
d'usine (sans certificat)
- Catégorie de mesure
CAT II 400 V
- Déviation verticale
5 mV/div - 5 V/div
- Impédance d'entrée
1 MΩ ± 2 %, in parallel mit 20 pF ±5 pF
- Borne d'entrée
AC, DC, GND
- Tension d'entrée
400 V
- Alim.
100 - 240 V/AC
- Dim.
(L x l x H) 301 x 152 x 70 mm
- Poids
1.1 kg
- Ecran
800 x 480 pixels
- Largeur
152 mm
- Hauteur
70 mm
- Longueur
301 mm
- Interfaces
1 x USB 2.0 Device
- Profondeur de mémoire par canal
80 kpts
- Type
DSO-2104
- Emballage sans plastique
Emballage sans plastique
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2307979 VOLTCRAFT DSO-2104 Oscilloscope numérique 100 MHz 4 canaux 1 Géch/s 80 kpts 8 bits mémoire numérique (DSO) 1 pc(s)
Conditions de garantie
Conditions de garantie 2307979 VOLTCRAFT DSO-2104 Oscilloscope numérique 100 MHz 4 canaux 1 Géch/s 80 kpts 8 bits mémoire numérique (DSO) 1 pc(s)
Téléchargement
Téléchargement 2307979 VOLTCRAFT DSO-2104 Oscilloscope numérique 100 MHz 4 canaux 1 Géch/s 80 kpts 8 bits mémoire numérique (DSO) 1 pc(s)
Téléchargement 2307979 VOLTCRAFT DSO-2104 Oscilloscope numérique 100 MHz 4 canaux 1 Géch/s 80 kpts 8 bits mémoire numérique (DSO) 1 pc(s)
Description
Une aide indispensable pour surveiller les courbes de tension

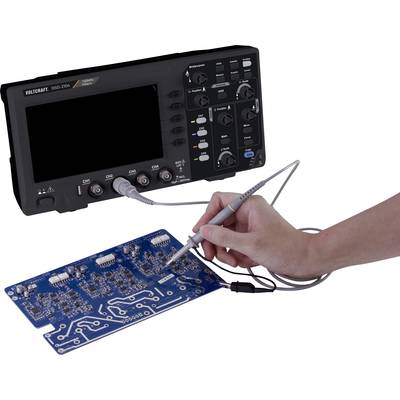

L'oscilloscope numérique VOLTCRAFT DSO-2104 possède une bande passante de 100 MHz, 4 canaux et un écran LCD de 17,78 cm (7 pouces). Le taux d'échantillonnage maximal est de 1 Géch/s, la capacité d'enregistrement est de 80 K. Plusieurs types de déclenchement ainsi qu'une fonction de comptage de fréquence sont également disponibles.
Le VOLTCRAFT DSO-2104 fonctionne avec une résolution verticale de 8 bits et peut mémoriser 16 courbes de signal, qui peuvent être affichées sur le PC en temps réel. Le port USB permet également le stockage des données.
Quatre sondes avec stylet pour le réglage de la sonde sont fournies avec l'appareil. Économe en énergie, le VOLTCRAFT DSO-2104 offre une consommation électrique inférieure à 15 W.
L'oscilloscope numérique VOLTCRAFT DSO-2104 possède une bande passante de 100 MHz, 4 canaux et un écran LCD de 17,78 cm (7 pouces). Le taux d'échantillonnage maximal est de 1 Géch/s, la capacité d'enregistrement est de 80 K. Plusieurs types de déclenchement ainsi qu'une fonction de comptage de fréquence sont également disponibles.
Le VOLTCRAFT DSO-2104 fonctionne avec une résolution verticale de 8 bits et peut mémoriser 16 courbes de signal, qui peuvent être affichées sur le PC en temps réel. Le port USB permet également le stockage des données.
Quatre sondes avec stylet pour le réglage de la sonde sont fournies avec l'appareil. Économe en énergie, le VOLTCRAFT DSO-2104 offre une consommation électrique inférieure à 15 W.
Modèle
- Mémorisation de 16 courbes de signal

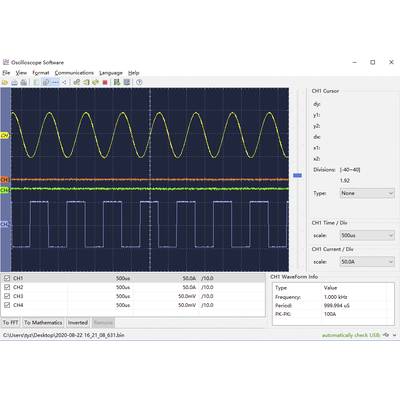

- Affichage en temps réel des courbes de signal sur le PC

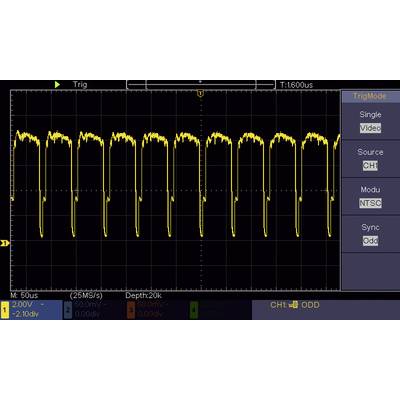

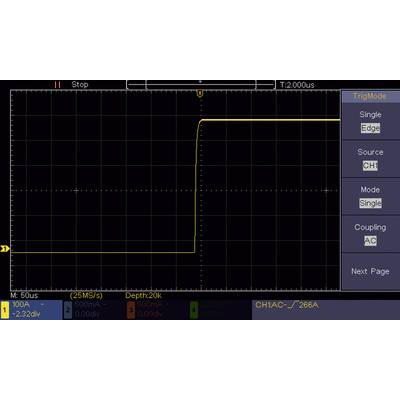

- Plusieurs types de déclenchement
- Fonction de comptage de fréquence
- Faible consommation d'énergie (< 15 W)
- Prérequis système : Windows Vista, 7, 8, 8.1, 10 (32 / 64 bits)

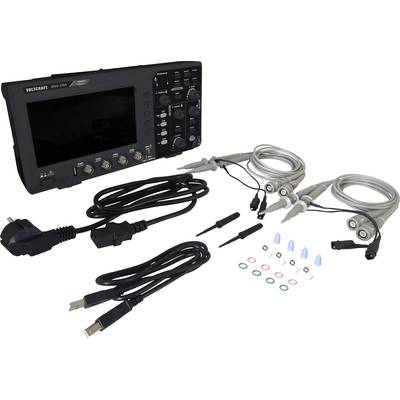

Contenu de la livraison
- Oscilloscope
- Câble d'alimentation
- 4 sondes
- Câble USB
- Stylet pour le réglage de la sonde
- Logiciel et mode d'emploi sur CD (anglais)
- Notice avec consignes de sécurité
- Guide de démarrage rapide
Configuration système requise
- Windows Vista, 7, 8, 8.1, 10 (32 / 64 bit)
