Name: AFG-2105 Générateur de fonction GW Instek 0.1 Hz - 5 MHz 1 canal Arbitraire, Sinusoïdale, Rectangulaire, Bruit, Triangul
Brand: GW Instek
SKU: 123763
Availability: InStock

Générateur de fonctions avec affichage numérique. Affiche une fréquence de 20 MHz et une amplitude de 10 V. Touches numériques et boutons de réglage disponibles.

Photo non contractuelle

Fiche technique (PDF)

Livraison avant le ven. 2 octobre

4 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (324,17 € / unité(s))

324,17 €

dont 0,42 € d’éco-part

Plus que 4 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Article alternatif VOLTCRAFT

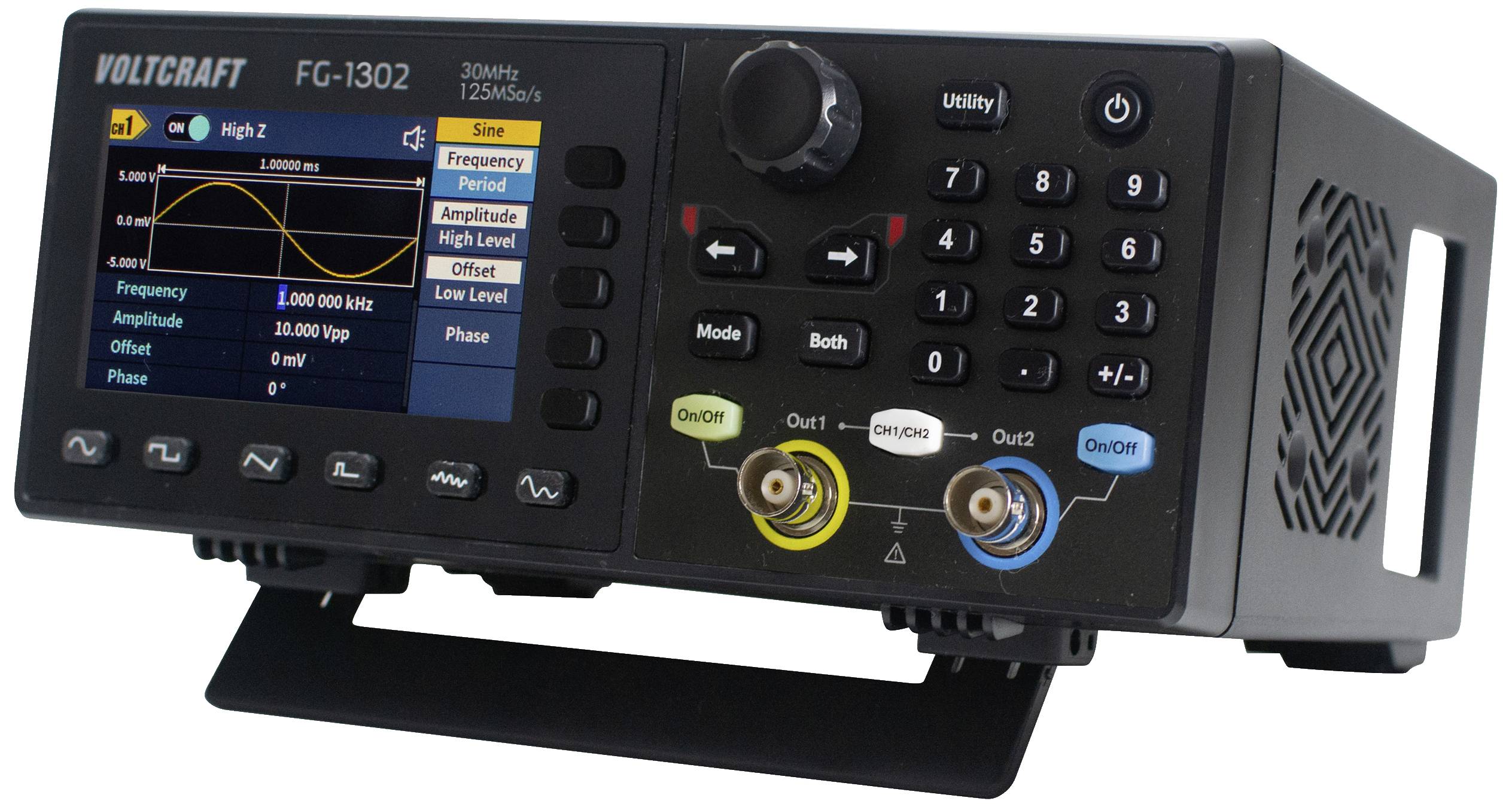

FG-1302 Générateur de fonction VOLTCRAFT 1 µHz - 30 MHz 2 canaux Arbitraire

187,49 €

HT hors

Points forts et détails

Générateur de fonctions arbitraires AFG-2105

Bande passante 0,1 Hz - 5 MHz
Générateur arbitraire 20 Méch/s
Génération de signaux numériques directs

Caractéristiques techniques

Modulation AM/FM/FSK : 2 mHz - 20 kHz

Forme de sortie de signal: Signal sinus/rectangulaire/rampe/bruits/arbitraire

Type de produit: Générateur de fonction

Plage de fréquence: 0.1 Hz - 5 MHz

Formes de sortie de signal: Arbitraire
Sinusoïdale
Rectangulaire
Bruit
Triangulaire

Gamme de fréquences sinus: 0.1 Hz - 5 MHz

Gamme de fréquences rectangle: 0.1 Hz - 5 MHz

Temps de montée rectangulaire: 25 ns

Affichage: LCD

Plage de fréquence du triangle: 0.1 Hz - 1 MHz

: d'usine (sans certificat)

Fonction vobulation: 0.1 Hz - 5 MHz

Modulation interne: AM/FM/FSK

Déclencheur (synchrone): TTL

Mesure de fréquence externe: 5 Hz - 150 MHz

Dim.: (l x H) 266 mm x 107 mm

Poids: 3.2 kg

Nombre de canaux: 1 canal

Fréquence (max.): 5 MHz

Fréquence (min.): 0.1 Hz

Spécificités: Modulation

Largeur: 266 mm

Hauteur: 107 mm

Interfaces: USB

Alimentation électrique: alimentation réseau

Type: AFG-2105

Gamme de fréquence: 0,1 Hz - 5 MHz

Résistance d'entrée: 1 MΩ // 150 pF

Documents et téléchargements

Fiche technique

Fiche technique 123763 AFG-2105 Générateur de fonction GW Instek 0.1 Hz - 5 MHz 1 canal Arbitraire, Sinusoïdale, Rectangulaire, Bruit, Triangul

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 123763 AFG-2105 Générateur de fonction GW Instek 0.1 Hz - 5 MHz 1 canal Arbitraire, Sinusoïdale, Rectangulaire, Bruit, Triangul

Déclaration de conformité

Déclaration de conformité 123763 AFG-2105 Générateur de fonction GW Instek 0.1 Hz - 5 MHz 1 canal Arbitraire, Sinusoïdale, Rectangulaire, Bruit, Triangul

Téléchargement

Téléchargement 123763 AFG-2105 Générateur de fonction GW Instek 0.1 Hz - 5 MHz 1 canal Arbitraire, Sinusoïdale, Rectangulaire, Bruit, Triangul

Description

Le générateur de fonctions arbitraires AFG-2105 avec production de signal numérique et direct (DDS) offre une largeur de bande de 5 MHz. L'équipement comprend les signaux standards sinus, rectangle, rampe, bruits et forme de signal arbitraire 20 Méch/s avec résolution verticale de 10 bits. Vous disposerez en outre des fonctions de modulation AM/FM/FSK, Sweep et compteur de fréquences. L'écran couleur LCD de 8,89 cm indique tous les paramètres de forme d'onde et les paramètres. Une interface USB peut être utilisée pour commander à distance votre appareil à l'aide d'un ordinateur. Les formes d'onde arbitraires peuvent être générées à l'aide du logiciel disponible en téléchargement gratuit et être transmises au générateur par USB.

Modèle

Rapport pulsations/pause réglable pour signaux rectangulaires
Réglage des paramètres de forme d'onde par clavier et commutateur rotatif
Affichage simultané de l'amplitude, de l'offset DC et d'une fonction variable à l'écran
10 mémoires de réglage
10 mémoires non-volatiles de formes de signal 4 kpts

Contenu de la livraison

Câble de mesure (BNC - BNC)
Câble d'alimentation
Mode d'emploi
Guide de démarrage rapide.

Avertissement

Le logiciel PC pour la génération d'un signal arbitraire est disponible en téléchargement sur internet.

Description

Modèle

Rapport pulsations/pause réglable pour signaux rectangulaires
Réglage des paramètres de forme d'onde par clavier et commutateur rotatif
Affichage simultané de l'amplitude, de l'offset DC et d'une fonction variable à l'écran
10 mémoires de réglage
10 mémoires non-volatiles de formes de signal 4 kpts

Contenu de la livraison

Câble de mesure (BNC - BNC)
Câble d'alimentation
Mode d'emploi
Guide de démarrage rapide.

Avertissement

Le logiciel PC pour la génération d'un signal arbitraire est disponible en téléchargement sur internet.

Souvent acheté ensemble

(^*Les prix indiqués s'entendent HT)

Ce produit

AFG-2105 Générateur de fonction GW Instek 0.1 Hz - 5 MHz 1 canal Arbitraire, Sinusoïdale, Rectangulaire, Bruit, Triangul

Conrad Electronic

324,17 €^*

VOLTCRAFT ML-10 Support pour cordons de mesure ML-10

Conrad Electronic

120,83 €^*

Renkforce Câble USB USB 2.0 USB-A mâle, USB-B mâle 1.80 m transparent RF-4538144

Conrad Electronic

1,91 €^*

N/A Amphenol B1004A1-ND3G-50R-0.01-1W argent 1 pc(s)

Conrad Electronic

3,58 €^*

Prix total:

450,49 €^*

Souvent acheté ensemble

(^*Les prix indiqués s'entendent HT)

Ce produit

AFG-2105 Générateur de fonction GW Instek 0.1 Hz - 5 MHz 1 canal Arbitraire, Sinusoïdale, Rectangulaire, Bruit, Triangul

Conrad Electronic

324,17 €^*

VOLTCRAFT ML-10 Support pour cordons de mesure ML-10

Conrad Electronic

120,83 €^*

Renkforce Câble USB USB 2.0 USB-A mâle, USB-B mâle 1.80 m transparent RF-4538144

Conrad Electronic

1,91 €^*

N/A Amphenol B1004A1-ND3G-50R-0.01-1W argent 1 pc(s)

Conrad Electronic

3,58 €^*

Prix total:

450,49 €^*

Quel type de Générateurs de fonction cherchez-vous ?

Générateur sinusoïdal

Accessoires

(^*Les prix indiqués s'entendent HT)

L'accessoire nécessaire est impératif pour pouvoir utiliser le produit conformément à la description

VOLTCRAFT Set de cordons de mesure BNC 0.80 m noir, rouge

Conrad Electronic

25,83 €^*

Renkforce Câble USB USB 2.0 USB-A mâle, USB-B mâle 1.80 m transparent RF-4538144

Conrad Electronic

1,91 €^*

VOLTCRAFT ML-10 Support pour cordons de mesure ML-10

Conrad Electronic

120,83 €^*

VOLTCRAFT MHS4025 BEST Support de cordons de mesure MHS4025 argent

Conrad Electronic

19,99 €^*

N/A Amphenol B1004A1-ND3G-50R-0.01-1W argent 1 pc(s)

Conrad Electronic

3,58 €^*

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

FG-1602 Générateur de fonction VOLTCRAFT 1 µHz - 60 MHz 2 canaux Arbitraire

Conrad Electronic

245,83 €^*

Oscilloscope numérique Tektronix TBS1102C 100 MHz 1 Géch/s 20 kpts 8 bits mémoire numérique (DSO)

Conrad Electronic

1 212,50 €^*

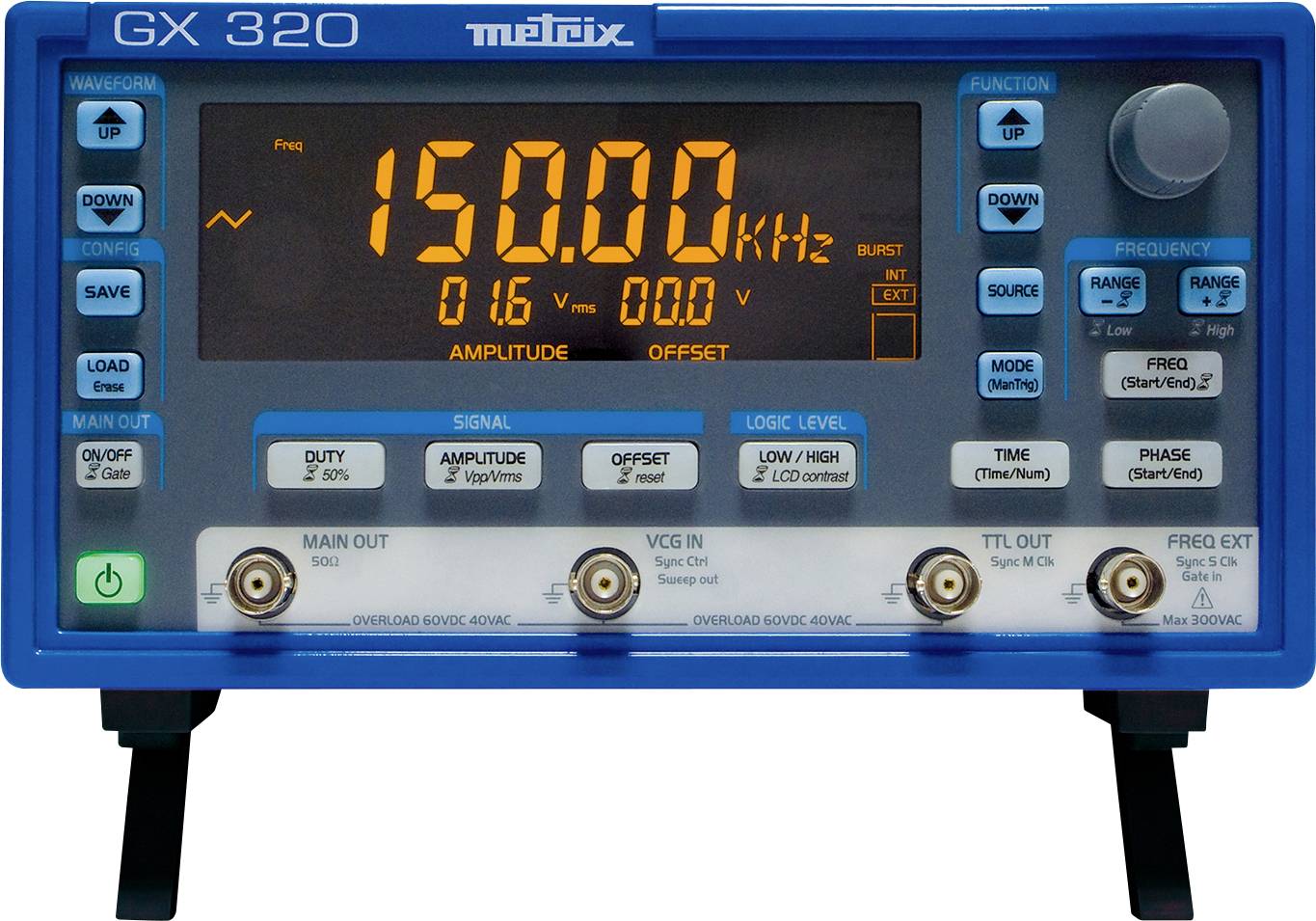

GX 320 Générateur de fonction Metrix 0.001 Hz - 20 MHz Triangulaire, Rectangulaire, Sinusoïdale

Conrad Electronic

812,50 €^*

JT-PSG9080-B Générateur de signaux Joy-it 0 MHz - 80 Hz 2 canaux Triangulaire, Courbe de Lorenz, Impulsion, Bruit, Recta

Conrad Electronic

232,50 €^*

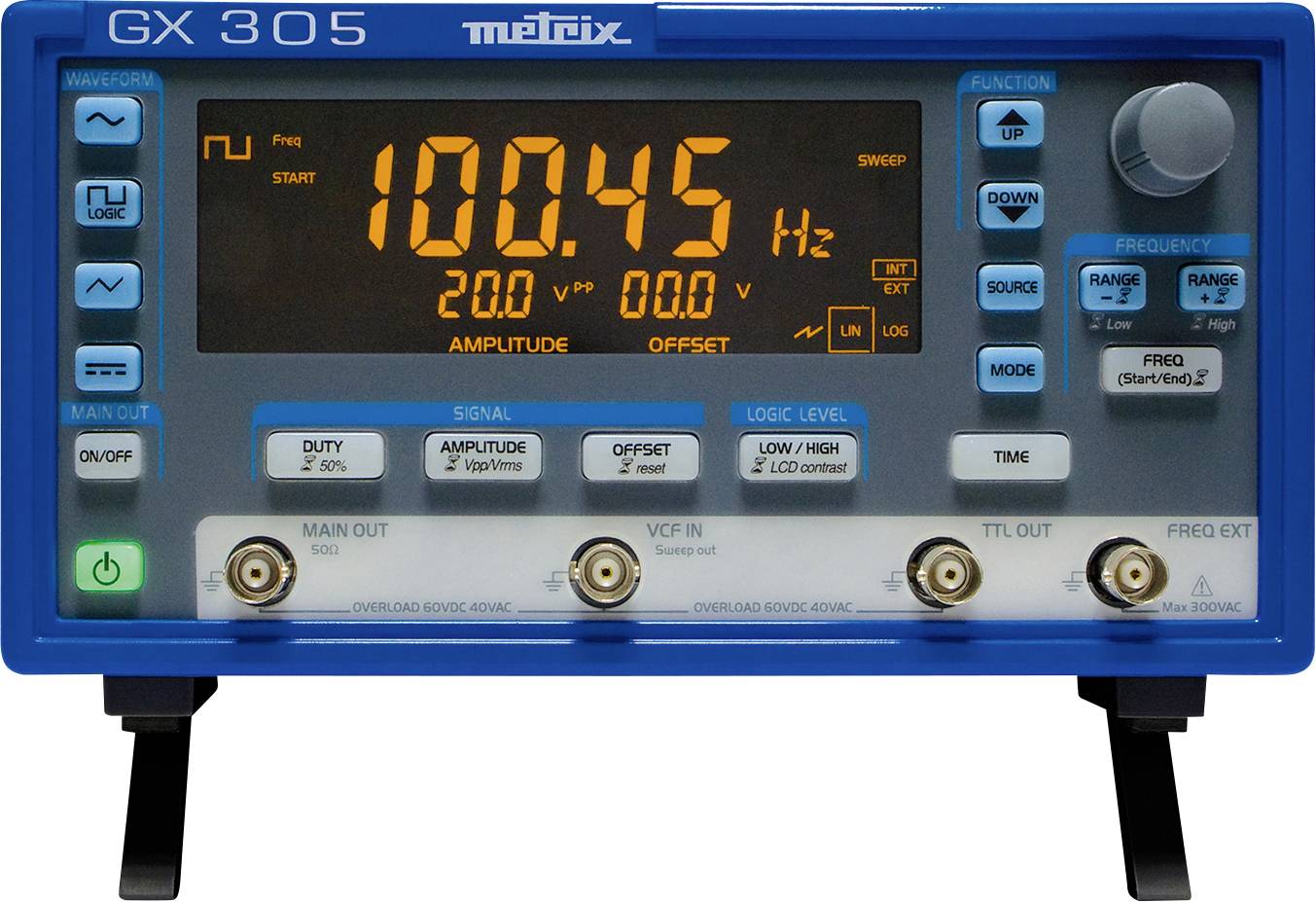

GX 305 Générateur de fonction Metrix 0.001 Hz - 5 MHz Triangulaire, Rectangulaire, Sinusoïdale

Conrad Electronic

520,83 €^*

JT-JDS6600 Générateur de fonction Joy-it 15 MHz - 0.01 µHz 2 canaux Triangulaire, Rectangulaire, Signal, Sinusoïdale, Co

Conrad Electronic

108,33 €^*

JT-OMS01 Oscilloscope, Générateur de signaux, Multimètre Joy-it 2 canaux

Conrad Electronic

112,49 €^*

Oscilloscope numérique VOLTCRAFT DSO-2104 100 MHz 4 canaux 1 Géch/s 80 kpts 8 bits mémoire numérique (DSO)

Conrad Electronic

212,50 €^*

FG-1302 Générateur de fonction VOLTCRAFT 1 µHz - 30 MHz 2 canaux Arbitraire

Conrad Electronic

187,49 €^*

JT-JDS6600-B Générateur de signaux Joy-it 0 Hz - 60 MHz 2 canaux Triangulaire, Courbe de Lorenz, Impulsion, Bruit, Recta

Conrad Electronic

124,99 €^*

AFG-2005 Générateur de fonction GW Instek 0.1 Hz - 5 MHz 1 canal Arbitraire, Sinusoïdale, Rectangulaire, Bruit, Triangul

Conrad Electronic

254,17 €^*

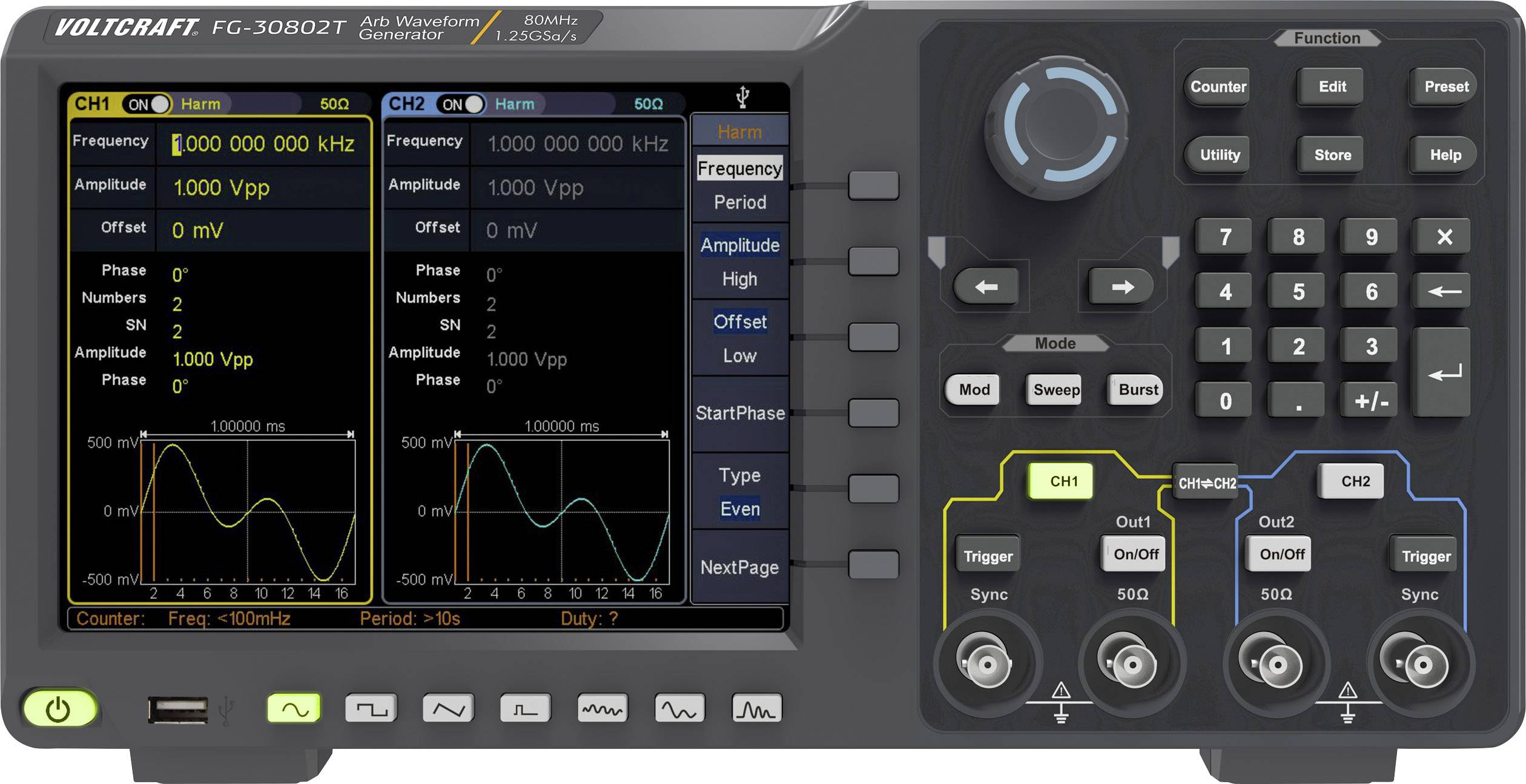

FG-30802T Générateur de fonction VOLTCRAFT 1 µHz - 80 MHz 2 canaux Arbitraire, Bruit, Impulsion, Rectangulaire, Sinusoïd

Conrad Electronic

882,50 €^*

FG-32502T Générateur de fonction VOLTCRAFT 1 µHz - 250 MHz 2 canaux Arbitraire, Bruit, Impulsion, Rectangulaire, Sinusoï

Conrad Electronic

1 507,50 €^*

JDS2915 Générateur de fonction à batterie, Générateur de fonction Joy-it 15 MHz - 0.01 µHz 2 canaux

Conrad Electronic

99,99 €^*

Oscilloscope portatif VOLTCRAFT DSO-5104H 100 MHz 4 canaux 1 Géch/s 40 Mpts 14 bits mémoire numérique (DSO), appareil ma

Conrad Electronic

962,50 €^*

FG-31602T Générateur de fonction VOLTCRAFT 1 µHz - 160 MHz 2 canaux Arbitraire, Bruit, Impulsion, Rectangulaire, Sinusoï

Conrad Electronic

932,50 €^*

DSO-LCR500 Oscilloscope, Générateur de signaux, Testeur de composants Joy-it 1 kHz - 100 kHz Triangulaire, Impulsion, Re

Conrad Electronic

63,33 €^*

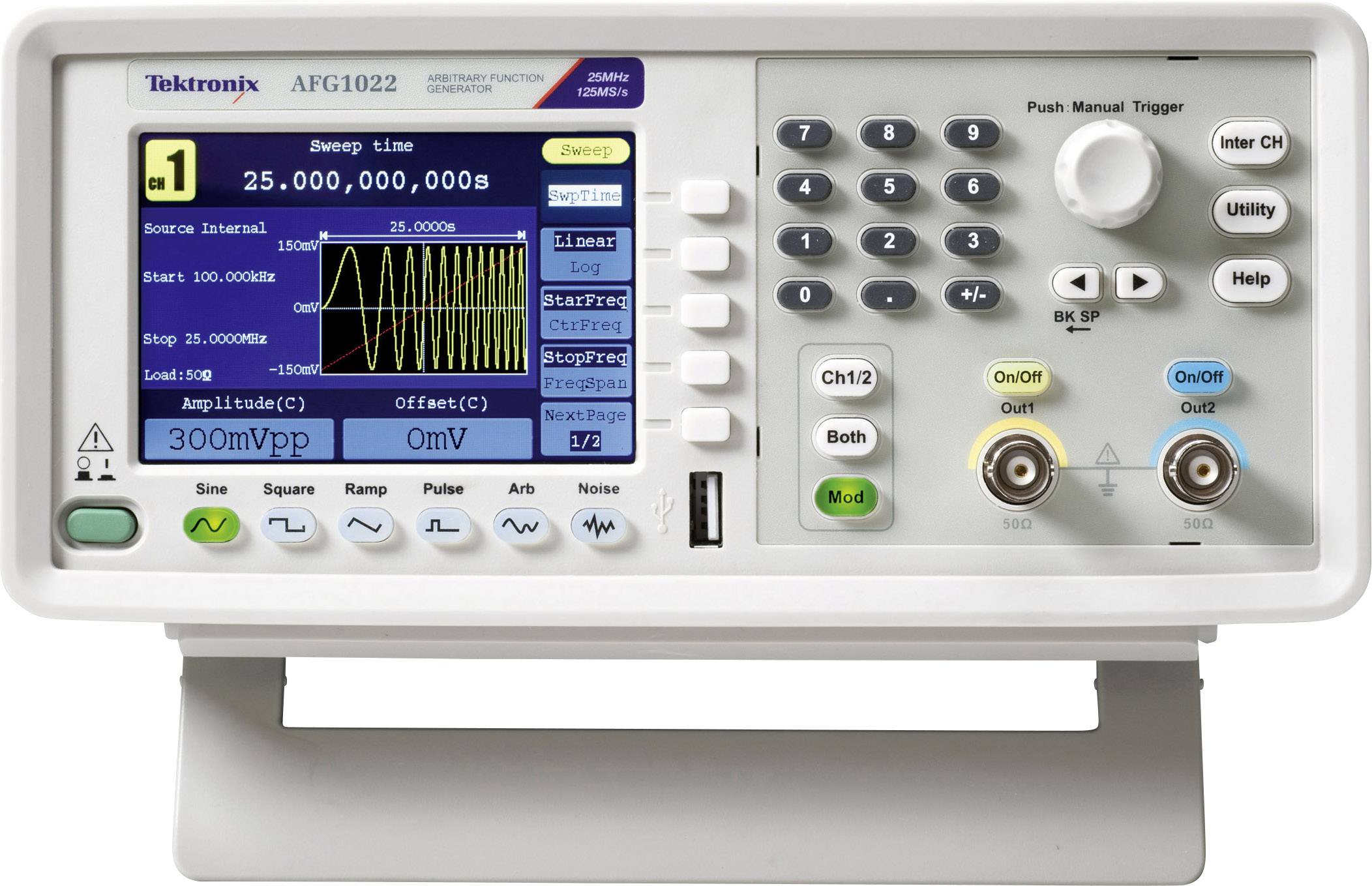

Tektronix AFG1022 Générateur de fonction 0.000001 Hz - 25 MHz 2 canaux Arbitraire, Triangulaire, Impulsion, Rectangulair

Conrad Electronic

1 024,17 €^*

Générateur de fonctions arbitraires Rigol DG1022Z, 2 canaux, 30 MHz

Conrad Electronic

304,17 €^*

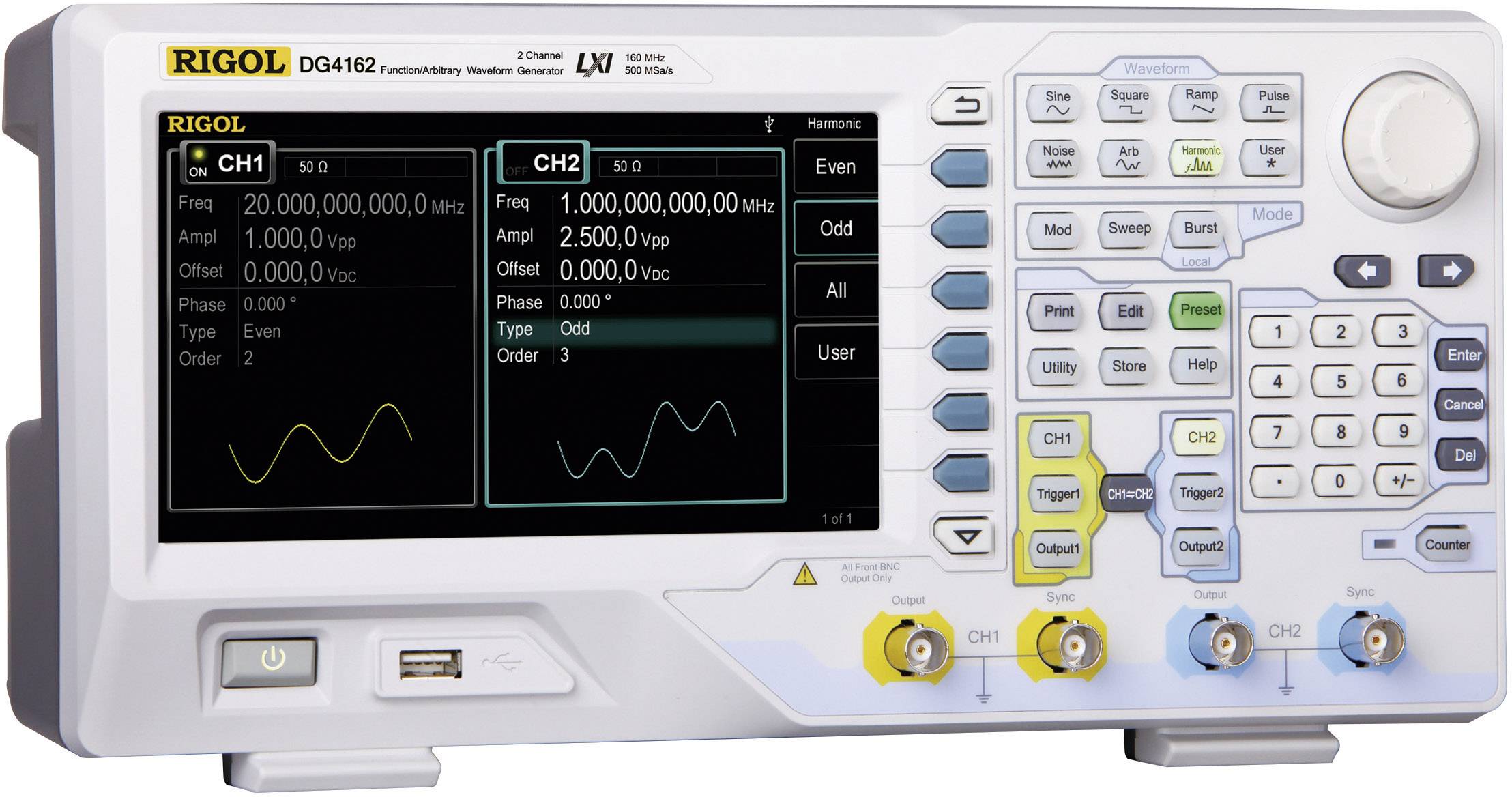

DG4162 Générateur de fonction Rigol 0.000001 Hz - 160 MHz Sinusoïdale, Rectangulaire, Impulsion, Bruit, Arbitraire, Tria

Conrad Electronic

1 129,17 €^*

DSG815 Générateur de fonction Rigol 9 kHz - 1.5 GHz 1 canal Sinusoïdale, Rectangulaire, Triangulaire

Conrad Electronic

2 012,50 €^*

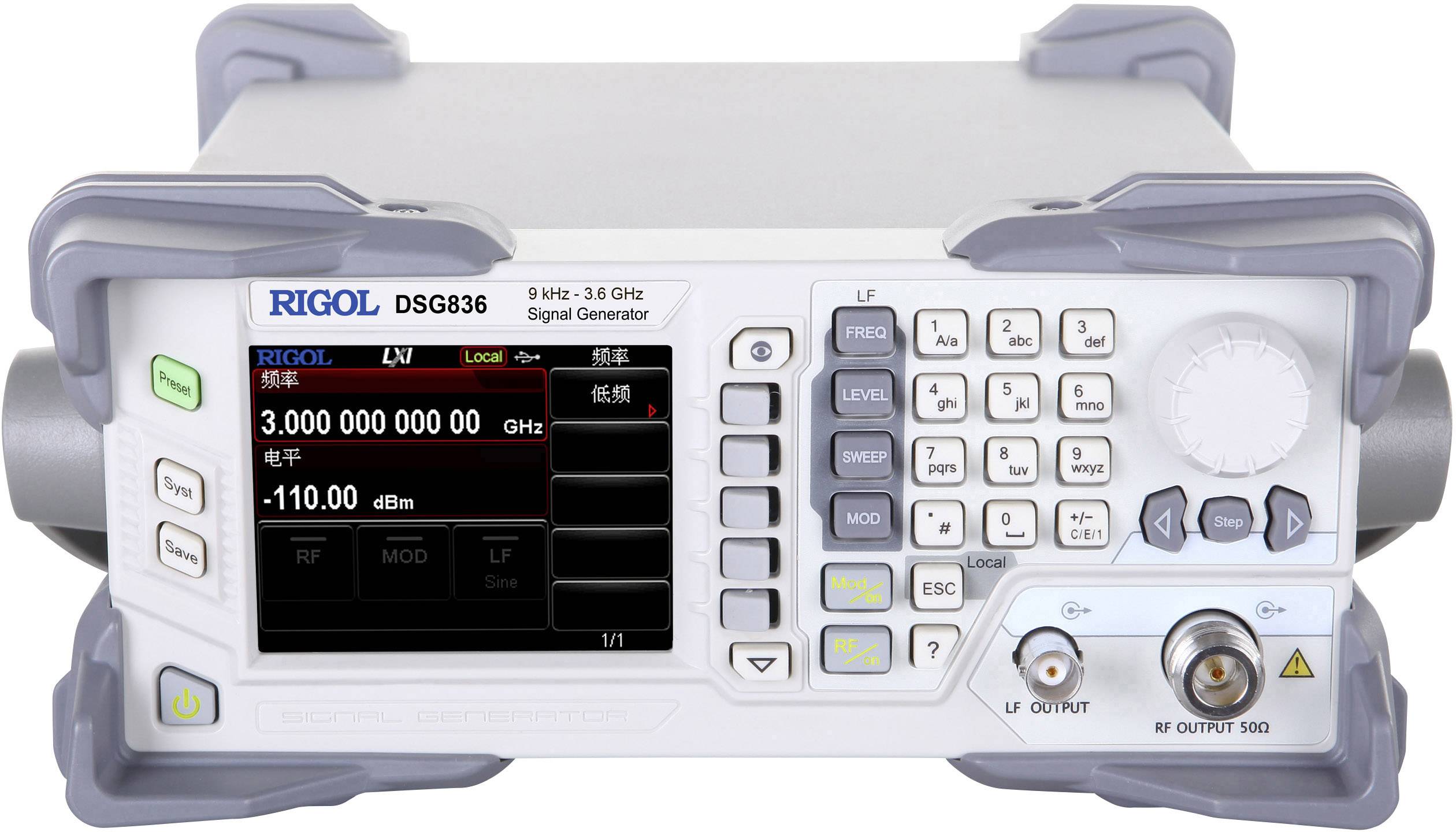

DSG836A Générateur de fonction Rigol 9 kHz - 3.6 GHz

Conrad Electronic

5 920,83 €^*

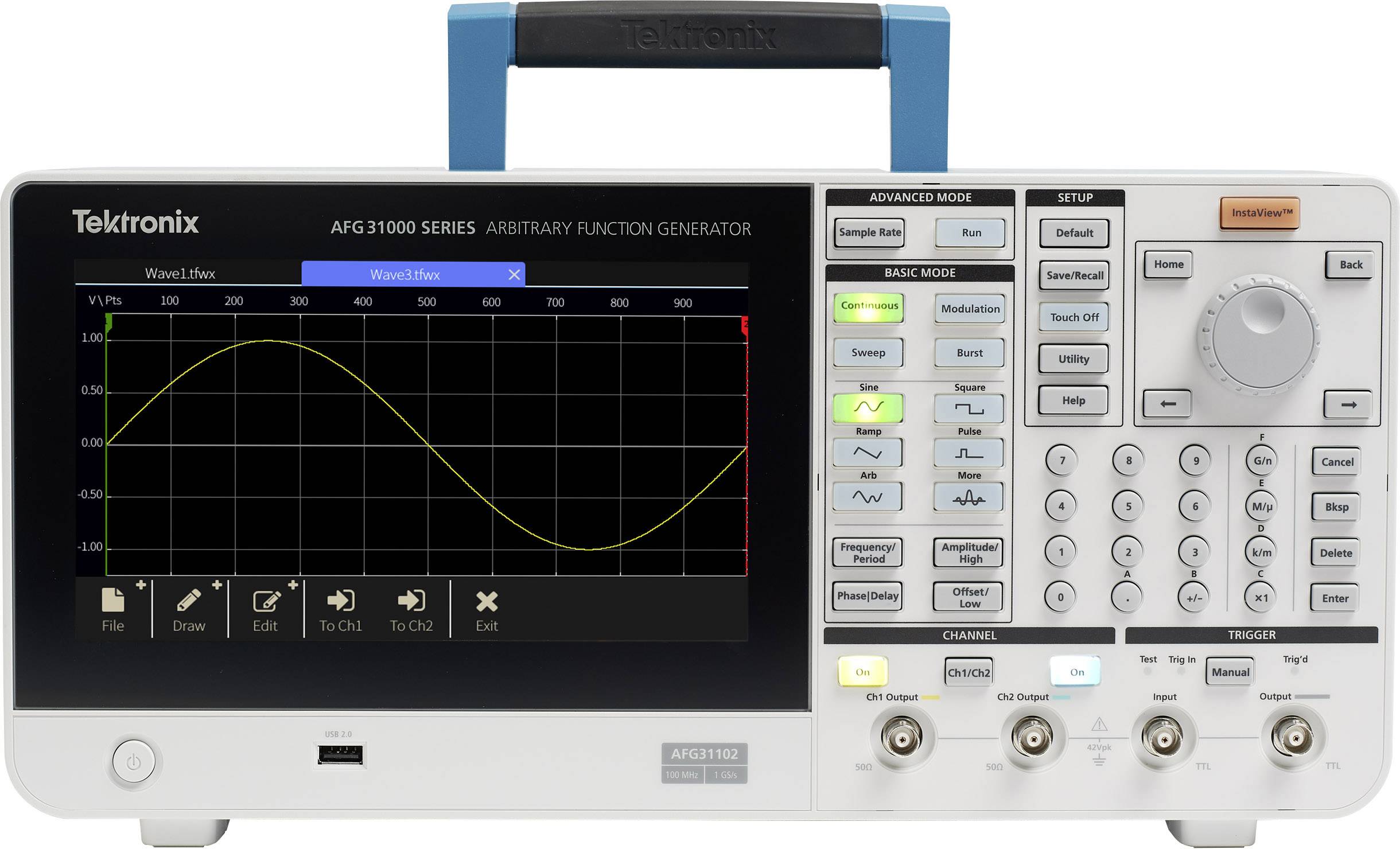

AFG31022 Générateur de fonction Tektronix 0.000001 Hz - 25 MHz 2 canaux Arbitraire, Triangulaire, Rectangulaire, Sinusoï

Conrad Electronic

4 357,50 €^*

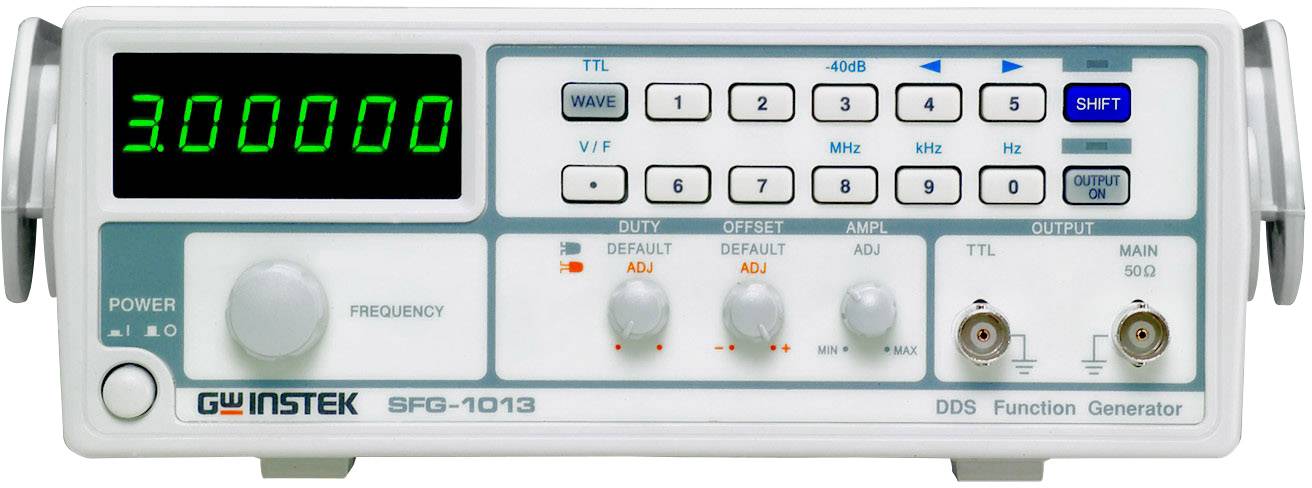

SFG-1003 Générateur de fonction GW Instek 0.1 Hz - 3 MHz 1 canal Triangulaire, Rectangulaire, Sinusoïdale, TTL

Conrad Electronic

158,33 €^*

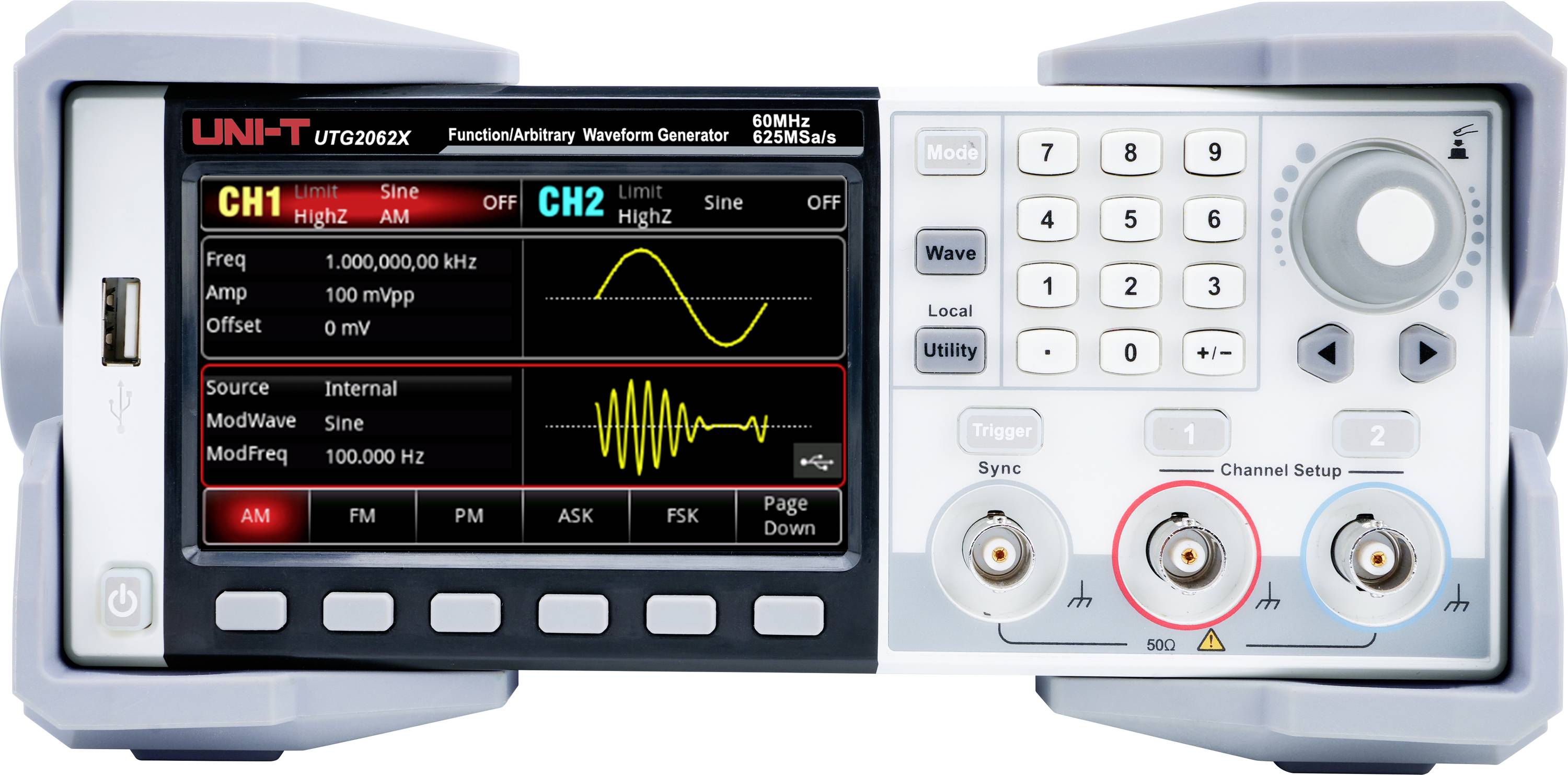

UTG2062X Générateur de fonction Uni-T 60 MHz (max) 2 canaux

Conrad Electronic

512,50 €^*

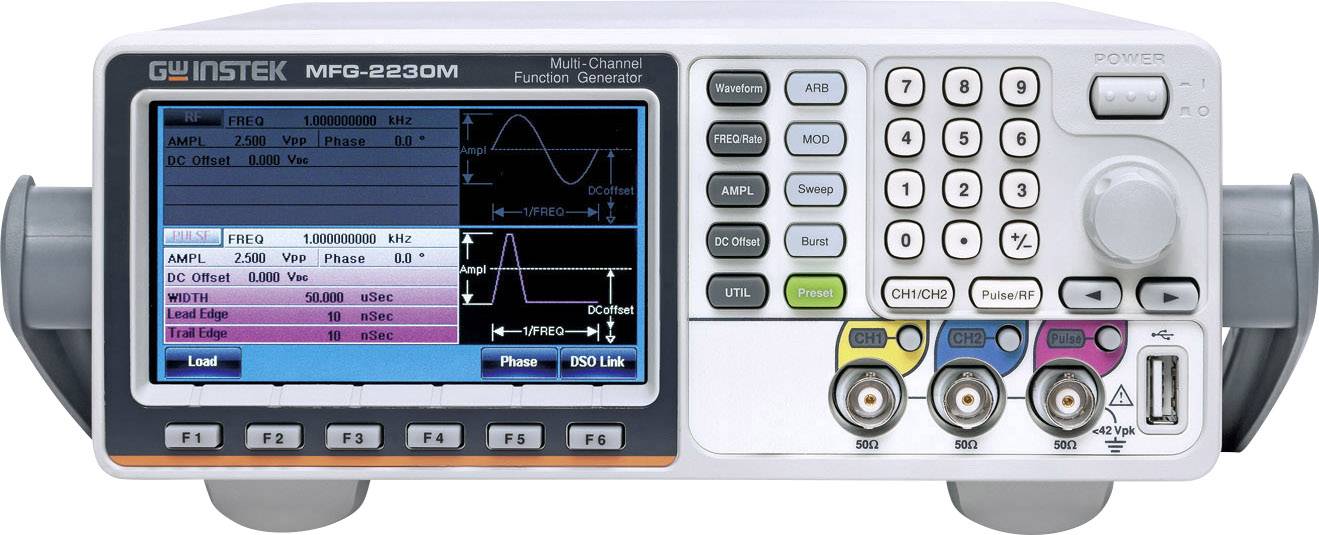

MFG-2230M Générateur de fonction GW Instek 1 µHz - 30 MHz 2 canaux Arbitraire, Sinusoïdale, Rectangulaire, Triangulaire,
