Name: FG-31602T Générateur de fonction VOLTCRAFT 1 µHz - 160 MHz 2 canaux Arbitraire, Bruit, Impulsion, Rectangulaire, Sinusoï
Brand: VOLTCRAFT
SKU: 2139576
Availability: InStock

'Oscilloscope à deux canaux. Affiche les fréquences et les amplitudes, canal A à 1000 Hz, canal B également à 1000 Hz, tous deux à 1000 Vpp.'

Interface de l'appareil de mesure à deux canaux. Fréquence et amplitude pour les deux canaux. Fonctions mathématiques telles que 'Airy', 'Erf', 'Gauss'.

Deux canaux d'oscilloscope affichent des formes d'ondes. CH1 : onde sinusoïdale jaune, réglage à 1 Hz. CH2 : onde bleue, réglage à 100 kHz. Modulation linéaire.

Appareil de mesure électronique doté de deux écrans d'affichage représentant différents signaux électriques et formes d'ondes. Pavé de touches sur la droite.

Deux canaux d'oscilloscope affichent des fréquences de 200 MHz et 100 MHz avec des ondes sinusoïdales. Les deux canaux présentent un décalage de 0° et montrent les formes d'ondes.

'Générateur de forme d'onde à double canal. Canal CH1 : onde sinusoïdale jaune à 1 MHz, amplitude 1 Vpp. Canal CH2 : onde sinusoïdale bleue à 1 MHz, amplitude 1 Vpp. Commande de fréquence et d'amplitude à droite.'

'Oscilloscope à deux canaux. CH1 : Fréquence 1 GHz, Amplitude 1 Vpp, Offset 0 mV. CH2 : Mêmes réglages. Les diagrammes montrent les signaux avec un offset de 0 mV.'

Un oscilloscope numérique avec écran affiche deux formes d'ondes et différentes options de configuration pour mesurer la fréquence et l'amplitude.

Deux oscilloscopes affichent des formes d'ondes différentes sur leurs écrans. À gauche un sinus, à droite des signaux plus complexes.

Deux afficheurs de mesure de générateurs de signaux. Le canal 1 affiche une onde sinusoïdale à 300 kHz, le canal 2 une onde sinusoïdale à 100 kHz. La déviation et la forme sont identiques. Les deux ondes ont une amplitude de ±500 mV.

Verso d'un appareil électronique avec des avertissements et des connexions, y compris les connexions électriques et réseau.

L'écran de l'oscilloscope affiche deux canaux : CH1 avec une forme d'onde en escalier, CH2 avec une forme carrée. Fréquence : 1 kHz, Amplitude : 1 Vpp.

Deux canaux d'oscilloscope affichent des signaux carrés. CH1 : Fréquence 1 kHz, amplitude 1 Vpp. CH2 : Signal identique à CH1.

Deux canaux d'oscilloscope, CH1 et CH2, affichent des ondes sinusoïdales avec des fréquences de 1 kHz et 1 Vpp. Les diagrammes ci-dessous montrent les formes d'ondes.

Un oscilloscope numérique doté de plusieurs éléments de commande et de connexions. À côté se trouvent divers câbles pour l'alimentation électrique et la transmission de données.

'Écran d'oscilloscope à deux canaux. CH1 affiche une onde sinusoïdale jaune, CH2 une onde bleue. La période pour les deux est de 1 seconde.'

1/16

Nos services :

Livraison avant le ven. 2 octobre

11 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (932,50 € / unité(s))

932,50 €

dont 0,42 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Générateur de signal arbitraire double canal FG-31602T 160 MHz avec écran tactile

160 MHz
2 canaux
Résolution verticale 14 bits
Fréquence d'échantillonnage 1,25 Géch/s, résolution de fréquence 1 μHz
Longueurs de signal arbitraires jusqu'à 1 m
Écran tactile LCD 20,32 cm (8") 800 x 600
Technologie DDS avancée, fréquence de crête à la sortie de 250 MHz
Sortie de signal : 6 formes de signal de base : sinus, rectangle, impulsion, rampe, bruit et harmoniques, 152 groupes de formes de signaux arbitraires intégrés
Nombreuses options de modulation : AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, Sweep et Burst
Fréquencemètre haute précision intégré pour 100 à 200 MHz
Compatible avec SCPI

Caractéristiques techniques

Type de produit: Générateur de fonction

Plage de fréquence: 1 µHz - 160 MHz

Formes de sortie de signal: Arbitraire
Bruit
Impulsion
Rectangulaire
Sinusoïdale
Triangulaire

Gamme de fréquences sinus: 1 μHz - 160 MHz

Gamme de fréquences rectangle: 1 μHz - 50 MHz

Affichage: LCD

Plage de fréquence du triangle: 1 μHz - 5 MHz

Gamme de fréquences ARB: 1 μHz - 50 MHz

: d'usine (sans certificat)

Dim.: (l x H) 340 mm x 177 mm

Poids: 2.5 kg

Nombre de canaux: 2 canaux

Fréquence (max.): 160 MHz

Fréquence (min.): 1 µHz

Spécificités: Modulation

Catégorie de mesure: CAT II

Largeur: 340 mm

Hauteur: 177 mm

Interfaces: USB-Host
périphérique USB
LAN

Alimentation électrique: alimentation réseau
230 V/AC

Type: FG-31602T

Emballage sans plastique: Emballage sans plastique

Documents et téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2139576 FG-31602T Générateur de fonction VOLTCRAFT 1 µHz - 160 MHz 2 canaux Arbitraire, Bruit, Impulsion, Rectangulaire, Sinusoï

Information

Information 2139576 FG-31602T Générateur de fonction VOLTCRAFT 1 µHz - 160 MHz 2 canaux Arbitraire, Bruit, Impulsion, Rectangulaire, Sinusoï

Déclaration de conformité

Déclaration de conformité 2139576 FG-31602T Générateur de fonction VOLTCRAFT 1 µHz - 160 MHz 2 canaux Arbitraire, Bruit, Impulsion, Rectangulaire, Sinusoï

Conditions de garantie

Conditions de garantie 2139576 FG-31602T Générateur de fonction VOLTCRAFT 1 µHz - 160 MHz 2 canaux Arbitraire, Bruit, Impulsion, Rectangulaire, Sinusoï

Description

Générateur de fonction arbitraire à deux canaux FG-30000T avec écran tactile.

Ce générateur de fonction arbitraire produit des signaux de sortie stables, précis et propres grâce à sa génération de signal numérique (technologie DDS) avec une bande passante de 80 MHz, un échantillonnage en temps réel de 1,25 Géch/s (max.) et une résolution de fréquence de 1 μHz.

Le générateur contrôle 6 groupes de signaux de base (sinus, rectangle, rampe, bruit et ondes harmoniques) ainsi que 152 signaux arbitraires intégrés (1 μHz - 50 MHz) avec une résolution verticale de 14 bits. Il propose également de nombreuses options de modulation, notamment AM, FM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, Sweep et Burst.

Tous les paramètres du signal et les réglages sont affichés sur un écran tactile LCD TFT de 8" (20,32 cm) avec une résolution de 800 x 600 via une interface graphique conviviale.

Modèle

6 formes de signal de base : sinus, rectangle, impulsion, rampe, bruit et ondes harmoniques, 152 groupes de formes de signaux arbitraires intégrés
nombreuses options de modulation : AM, FM, PM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, Sweep, Burst
plage de fréquence : 100 - 200 MHz
résolution du compteur de fréquence : 7 chiffres
longueur du signal : 2 pts à 1 Mpts
interface de communication : Hôte USB, périphérique USB, LAN
entrée : compteur, modulation externe, déclenchement externe, cadence de référence externe

Contenu de la livraison

Générateur de fonctions
Câble d'alimentation
2x câble BNC Q9
CD (logiciel, mode d'emploi (anglais))
Fiche de données de sécurité

Description

Modèle

6 formes de signal de base : sinus, rectangle, impulsion, rampe, bruit et ondes harmoniques, 152 groupes de formes de signaux arbitraires intégrés
nombreuses options de modulation : AM, FM, PM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, Sweep, Burst
plage de fréquence : 100 - 200 MHz
résolution du compteur de fréquence : 7 chiffres
longueur du signal : 2 pts à 1 Mpts
interface de communication : Hôte USB, périphérique USB, LAN
entrée : compteur, modulation externe, déclenchement externe, cadence de référence externe

Contenu de la livraison

Générateur de fonctions
Câble d'alimentation
2x câble BNC Q9
CD (logiciel, mode d'emploi (anglais))
Fiche de données de sécurité

Souvent acheté ensemble

(^*Les prix indiqués s'entendent HT)

Ce produit

FG-31602T Générateur de fonction VOLTCRAFT 1 µHz - 160 MHz 2 canaux Arbitraire, Bruit, Impulsion, Rectangulaire, Sinusoï

Conrad Electronic

932,50 €^*

VOLTCRAFT ML-10 Support pour cordons de mesure ML-10

Conrad Electronic

120,83 €^*

Prix total:

1 053,33 €^*

Souvent acheté ensemble

(^*Les prix indiqués s'entendent HT)

Ce produit

FG-31602T Générateur de fonction VOLTCRAFT 1 µHz - 160 MHz 2 canaux Arbitraire, Bruit, Impulsion, Rectangulaire, Sinusoï

Conrad Electronic

932,50 €^*

VOLTCRAFT ML-10 Support pour cordons de mesure ML-10

Conrad Electronic

120,83 €^*

Prix total:

1 053,33 €^*

Quel type de Générateurs de fonction cherchez-vous ?

Générateur sinusoïdal

Accessoires

(^*Les prix indiqués s'entendent HT)

L'accessoire nécessaire est impératif pour pouvoir utiliser le produit conformément à la description

VOLTCRAFT Set de cordons de mesure BNC 0.80 m noir, rouge

Conrad Electronic

25,83 €^*

VOLTCRAFT ML-10 Support pour cordons de mesure ML-10

Conrad Electronic

120,83 €^*

VOLTCRAFT MHS4025 BEST Support de cordons de mesure MHS4025 argent

Conrad Electronic

19,99 €^*

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

FG-1602 Générateur de fonction VOLTCRAFT 1 µHz - 60 MHz 2 canaux Arbitraire

Conrad Electronic

245,83 €^*

FG-1302 Générateur de fonction VOLTCRAFT 1 µHz - 30 MHz 2 canaux Arbitraire

Conrad Electronic

187,49 €^*

FG-30802T Générateur de fonction VOLTCRAFT 1 µHz - 80 MHz 2 canaux Arbitraire, Bruit, Impulsion, Rectangulaire, Sinusoïd

Conrad Electronic

882,50 €^*

FG-32502T Générateur de fonction VOLTCRAFT 1 µHz - 250 MHz 2 canaux Arbitraire, Bruit, Impulsion, Rectangulaire, Sinusoï

Conrad Electronic

1 507,50 €^*

JT-OMS01 Oscilloscope, Générateur de signaux, Multimètre Joy-it 2 canaux

Conrad Electronic

112,49 €^*

JT-JDS6600-B Générateur de signaux Joy-it 0 Hz - 60 MHz 2 canaux Triangulaire, Courbe de Lorenz, Impulsion, Bruit, Recta

Conrad Electronic

124,99 €^*

DSO-LCR500 Oscilloscope, Générateur de signaux, Testeur de composants Joy-it 1 kHz - 100 kHz Triangulaire, Impulsion, Re

Conrad Electronic

63,33 €^*

JT-PSG9080-B Générateur de signaux Joy-it 0 MHz - 80 Hz 2 canaux Triangulaire, Courbe de Lorenz, Impulsion, Bruit, Recta

Conrad Electronic

232,50 €^*

JT-JDS6600 Générateur de fonction Joy-it 15 MHz - 0.01 µHz 2 canaux Triangulaire, Rectangulaire, Signal, Sinusoïdale, Co

Conrad Electronic

108,33 €^*

AFG-2105 Générateur de fonction GW Instek 0.1 Hz - 5 MHz 1 canal Arbitraire, Sinusoïdale, Rectangulaire, Bruit, Triangul

Conrad Electronic

324,17 €^*

JDS2915 Générateur de fonction à batterie, Générateur de fonction Joy-it 15 MHz - 0.01 µHz 2 canaux

Conrad Electronic

99,99 €^*

Tektronix AFG1022 Générateur de fonction 0.000001 Hz - 25 MHz 2 canaux Arbitraire, Triangulaire, Impulsion, Rectangulair

Conrad Electronic

1 024,17 €^*

DSG815 Générateur de fonction Rigol 9 kHz - 1.5 GHz 1 canal Sinusoïdale, Rectangulaire, Triangulaire

Conrad Electronic

2 012,50 €^*

Générateur de fonctions arbitraires Rigol DG1022Z, 2 canaux, 30 MHz

Conrad Electronic

304,17 €^*

GX 305 Générateur de fonction Metrix 0.001 Hz - 5 MHz Triangulaire, Rectangulaire, Sinusoïdale

Conrad Electronic

520,83 €^*

GX 320 Générateur de fonction Metrix 0.001 Hz - 20 MHz Triangulaire, Rectangulaire, Sinusoïdale

Conrad Electronic

812,50 €^*

DG4162 Générateur de fonction Rigol 0.000001 Hz - 160 MHz Sinusoïdale, Rectangulaire, Impulsion, Bruit, Arbitraire, Tria

Conrad Electronic

1 129,17 €^*

DSG836A Générateur de fonction Rigol 9 kHz - 3.6 GHz

Conrad Electronic

5 920,83 €^*

AFG31022 Générateur de fonction Tektronix 0.000001 Hz - 25 MHz 2 canaux Arbitraire, Triangulaire, Rectangulaire, Sinusoï

Conrad Electronic

4 357,50 €^*

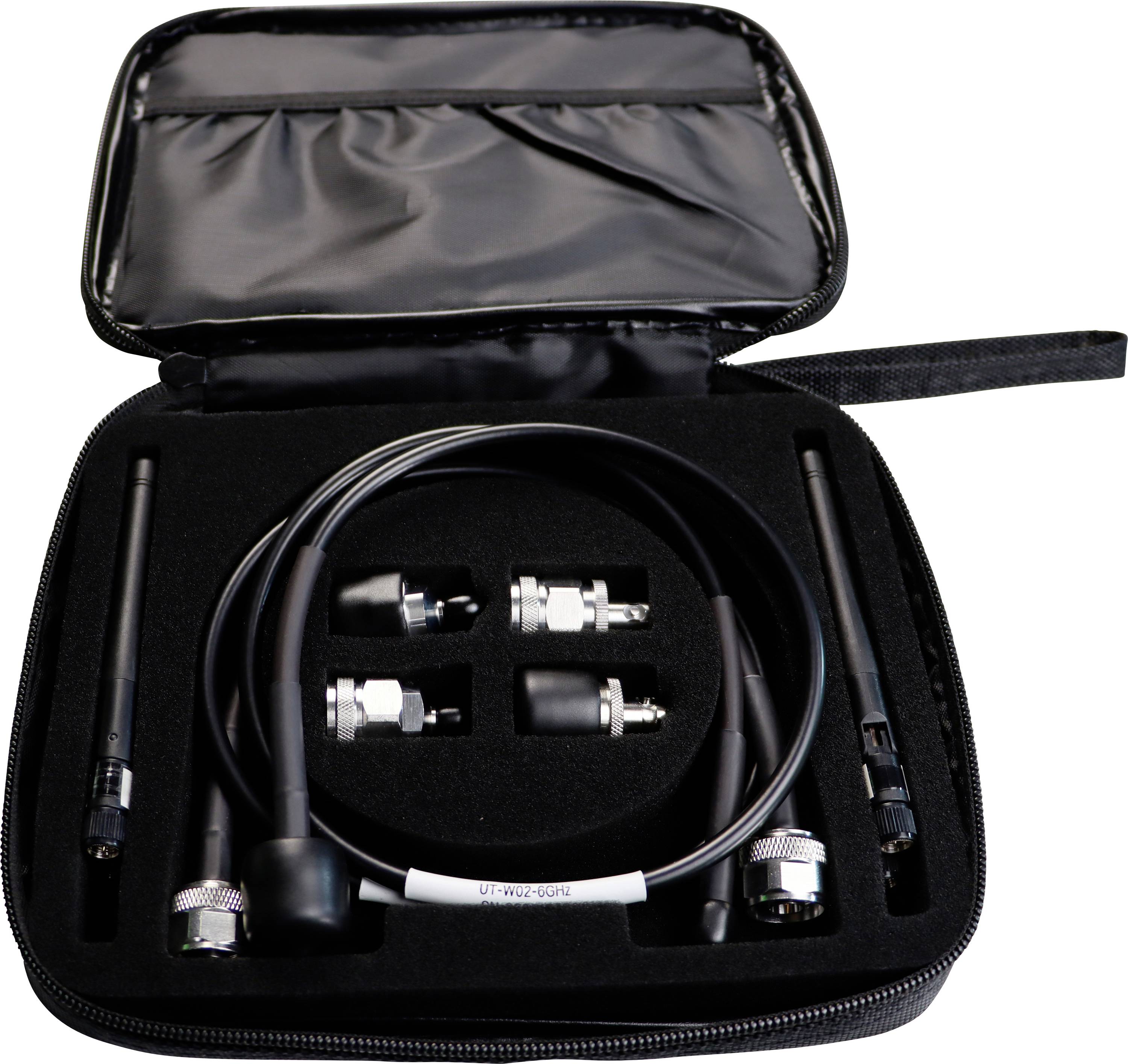

Analyseur de spectre Uni-T UT-CK01 6 GHz

Conrad Electronic

270,83 €^*

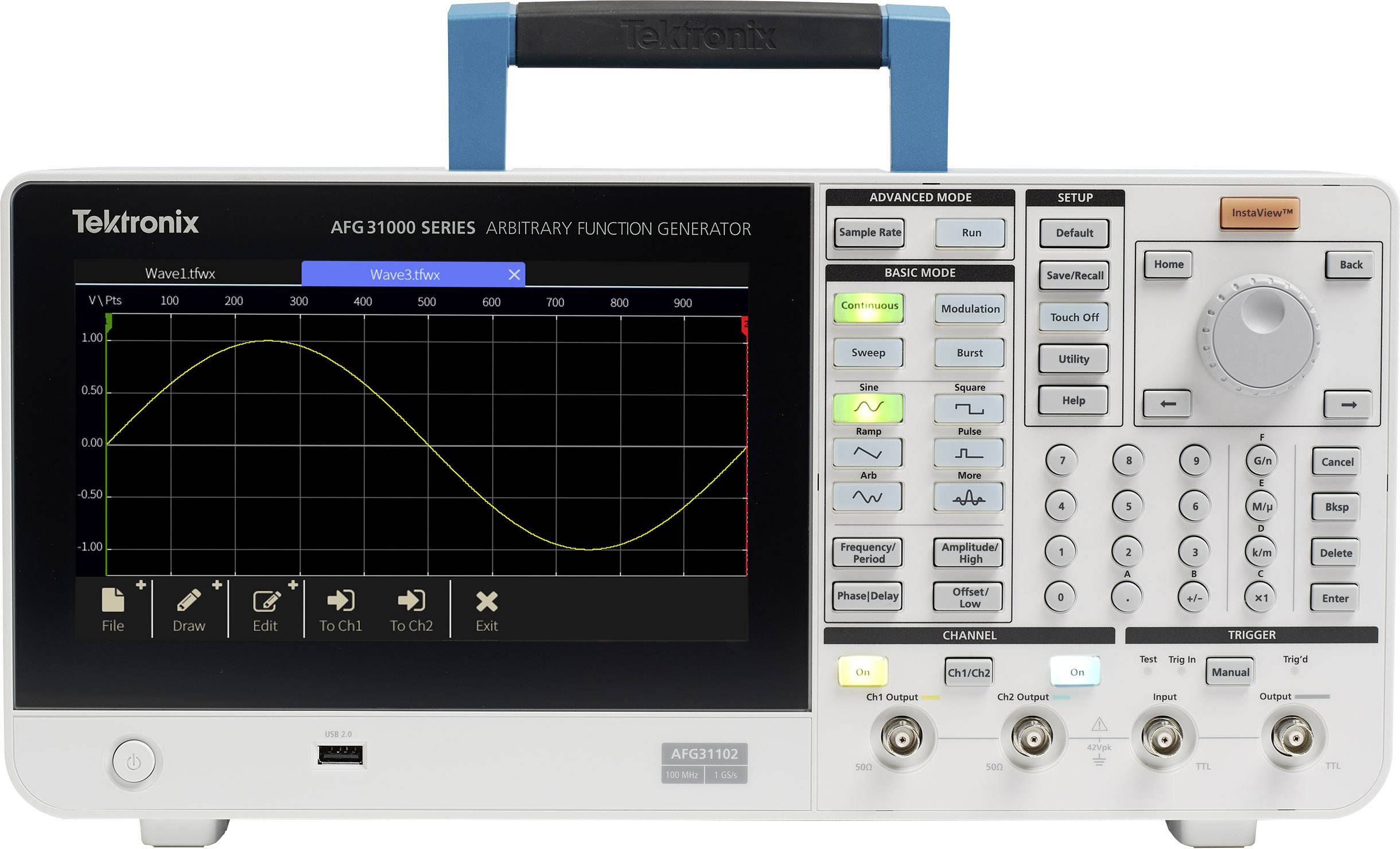

AFG31021 Générateur de fonction Tektronix 0.000001 Hz - 25 MHz 1 canal Arbitraire, Triangulaire, Impulsion, Bruit, Recta

Conrad Electronic

2 770,83 €^*

Oscilloscope numérique VOLTCRAFT ADO-1002 100 MHz 2.5 Géch/s 250 Mpts 12 bits mémoire numérique (DSO)

Conrad Electronic

779,17 €^*

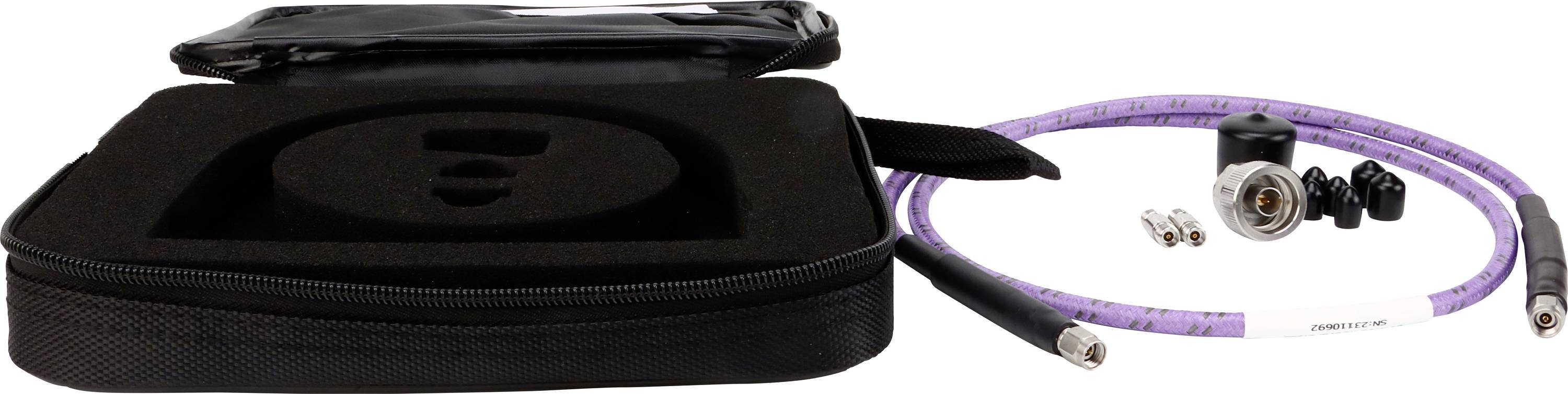

Oscilloscope analogique, Oscilloscope numérique, Oscilloscope USB, Analyseur de spectre Uni-T UT-CK02 40 GHz analyseur d

Conrad Electronic

387,50 €^*

GW Instek GSP-730 d'usine (sans certificat)

Conrad Electronic

845,83 €^*

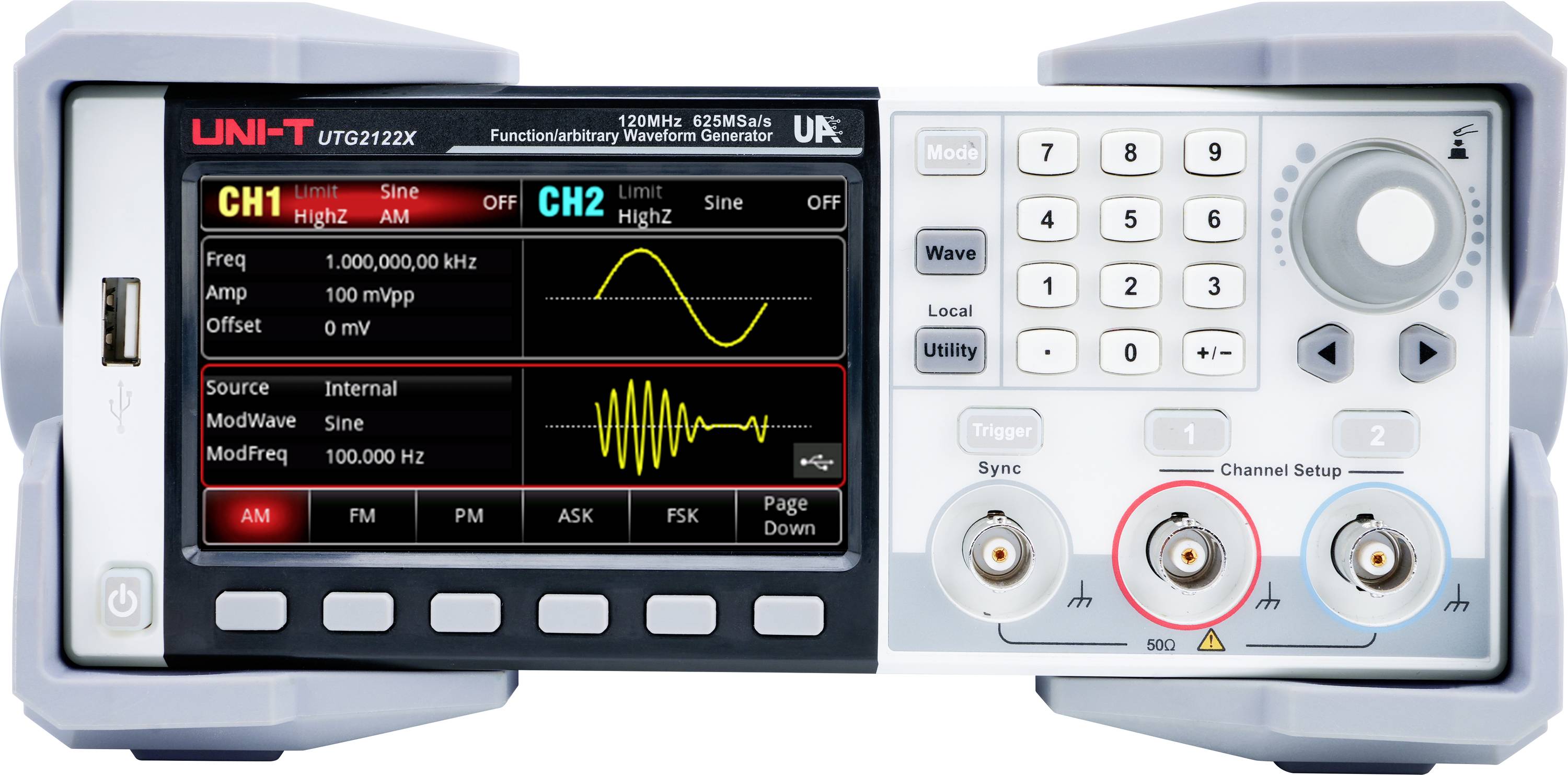

UTG2122X Générateur de fonction Uni-T 120 Hz (max) 2 canaux Arbitraire, Rectangulaire, Impulsion, Rampe, Bruit

Conrad Electronic

887,50 €^*

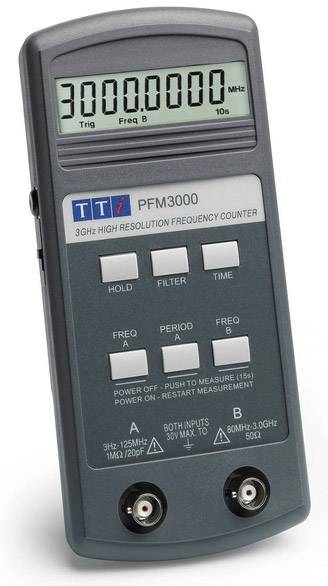

Fréquencemètre Aim TTi PFM3000 3 Hz - 3 GHz

Conrad Electronic

215,83 €^*

JT-PSG9080 Générateur de signaux Joy-it 1 nHz - 80 MHz 2 canaux Triangulaire, Courbe de Lorenz, Impulsion, Rampe, Bruit,

Conrad Electronic

220,83 €^*

SFG-1003 Générateur de fonction GW Instek 0.1 Hz - 3 MHz 1 canal Triangulaire, Rectangulaire, Sinusoïdale, TTL

Conrad Electronic

158,33 €^*

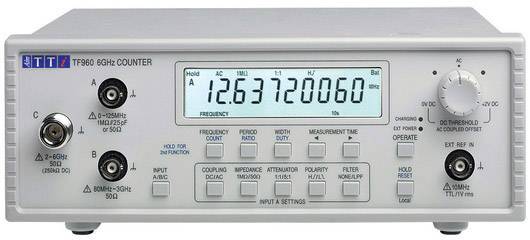

Fréquencemètre Aim TTi TF960 0.001 Hz - 6 GHz

Conrad Electronic

599,17 €^*

Générateur de fonction Joy-it JDS6600 0 Hz - 60 MHz 2 canaux Sinusoïdale, Triangulaire, Rectangulaire, Impulsion, Bruit,

Conrad Electronic

112,49 €^*

Services sélectionnés pour vous

Nos services :

Points forts et détails

Générateur de signal arbitraire double canal FG-31602T 160 MHz avec écran tactile

Caractéristiques techniques

Documents et téléchargements

Conseils d'utilisation et de sécurité

Information

Déclaration de conformité

Conditions de garantie

Description

Modèle

Contenu de la livraison

Description

Modèle

Contenu de la livraison

Souvent acheté ensemble

FG-31602T Générateur de fonction VOLTCRAFT 1 µHz - 160 MHz 2 canaux Arbitraire, Bruit, Impulsion, Rectangulaire, Sinusoï

Conrad Electronic

VOLTCRAFT ML-10 Support pour cordons de mesure ML-10

Conrad Electronic

Souvent acheté ensemble

FG-31602T Générateur de fonction VOLTCRAFT 1 µHz - 160 MHz 2 canaux Arbitraire, Bruit, Impulsion, Rectangulaire, Sinusoï

Conrad Electronic

VOLTCRAFT ML-10 Support pour cordons de mesure ML-10

Conrad Electronic

Quel type de Générateurs de fonction cherchez-vous ?

Accessoires

VOLTCRAFT Set de cordons de mesure BNC 0.80 m noir, rouge

Conrad Electronic

VOLTCRAFT ML-10 Support pour cordons de mesure ML-10

Conrad Electronic

VOLTCRAFT MHS4025 BEST Support de cordons de mesure MHS4025 argent

Conrad Electronic

Autres produits intéressants

FG-1602 Générateur de fonction VOLTCRAFT 1 µHz - 60 MHz 2 canaux Arbitraire

Conrad Electronic

FG-1302 Générateur de fonction VOLTCRAFT 1 µHz - 30 MHz 2 canaux Arbitraire

Conrad Electronic

FG-30802T Générateur de fonction VOLTCRAFT 1 µHz - 80 MHz 2 canaux Arbitraire, Bruit, Impulsion, Rectangulaire, Sinusoïd

Conrad Electronic

FG-32502T Générateur de fonction VOLTCRAFT 1 µHz - 250 MHz 2 canaux Arbitraire, Bruit, Impulsion, Rectangulaire, Sinusoï

Conrad Electronic

JT-OMS01 Oscilloscope, Générateur de signaux, Multimètre Joy-it 2 canaux

Conrad Electronic

JT-JDS6600-B Générateur de signaux Joy-it 0 Hz - 60 MHz 2 canaux Triangulaire, Courbe de Lorenz, Impulsion, Bruit, Recta

Conrad Electronic

DSO-LCR500 Oscilloscope, Générateur de signaux, Testeur de composants Joy-it 1 kHz - 100 kHz Triangulaire, Impulsion, Re

Conrad Electronic

JT-PSG9080-B Générateur de signaux Joy-it 0 MHz - 80 Hz 2 canaux Triangulaire, Courbe de Lorenz, Impulsion, Bruit, Recta

Conrad Electronic

JT-JDS6600 Générateur de fonction Joy-it 15 MHz - 0.01 µHz 2 canaux Triangulaire, Rectangulaire, Signal, Sinusoïdale, Co

Conrad Electronic

AFG-2105 Générateur de fonction GW Instek 0.1 Hz - 5 MHz 1 canal Arbitraire, Sinusoïdale, Rectangulaire, Bruit, Triangul

Conrad Electronic

JDS2915 Générateur de fonction à batterie, Générateur de fonction Joy-it 15 MHz - 0.01 µHz 2 canaux

Conrad Electronic

Tektronix AFG1022 Générateur de fonction 0.000001 Hz - 25 MHz 2 canaux Arbitraire, Triangulaire, Impulsion, Rectangulair

Conrad Electronic

DSG815 Générateur de fonction Rigol 9 kHz - 1.5 GHz 1 canal Sinusoïdale, Rectangulaire, Triangulaire

Conrad Electronic

Générateur de fonctions arbitraires Rigol DG1022Z, 2 canaux, 30 MHz

Conrad Electronic

GX 305 Générateur de fonction Metrix 0.001 Hz - 5 MHz Triangulaire, Rectangulaire, Sinusoïdale

Conrad Electronic

GX 320 Générateur de fonction Metrix 0.001 Hz - 20 MHz Triangulaire, Rectangulaire, Sinusoïdale

Conrad Electronic

DG4162 Générateur de fonction Rigol 0.000001 Hz - 160 MHz Sinusoïdale, Rectangulaire, Impulsion, Bruit, Arbitraire, Tria

Conrad Electronic

DSG836A Générateur de fonction Rigol 9 kHz - 3.6 GHz

Conrad Electronic

AFG31022 Générateur de fonction Tektronix 0.000001 Hz - 25 MHz 2 canaux Arbitraire, Triangulaire, Rectangulaire, Sinusoï

Conrad Electronic

Analyseur de spectre Uni-T UT-CK01 6 GHz

Conrad Electronic

AFG31021 Générateur de fonction Tektronix 0.000001 Hz - 25 MHz 1 canal Arbitraire, Triangulaire, Impulsion, Bruit, Recta

Conrad Electronic

Oscilloscope numérique VOLTCRAFT ADO-1002 100 MHz 2.5 Géch/s 250 Mpts 12 bits mémoire numérique (DSO)

Conrad Electronic

Oscilloscope analogique, Oscilloscope numérique, Oscilloscope USB, Analyseur de spectre Uni-T UT-CK02 40 GHz analyseur d
