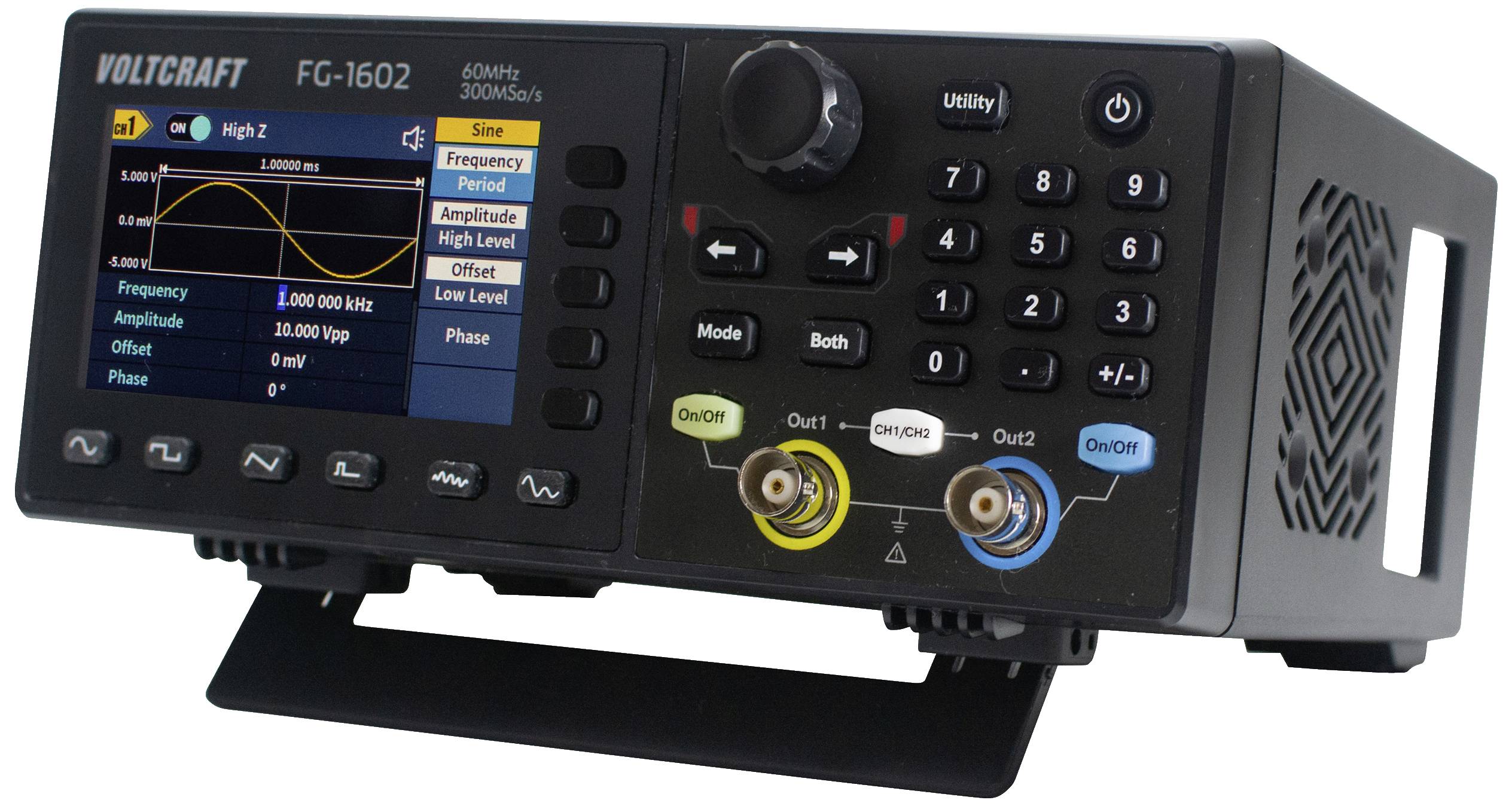

Un générateur de fonctions avec écran affiche une courbe de fréquence. Des commandes pour la fréquence, l'amplitude et le décalage sont visibles.

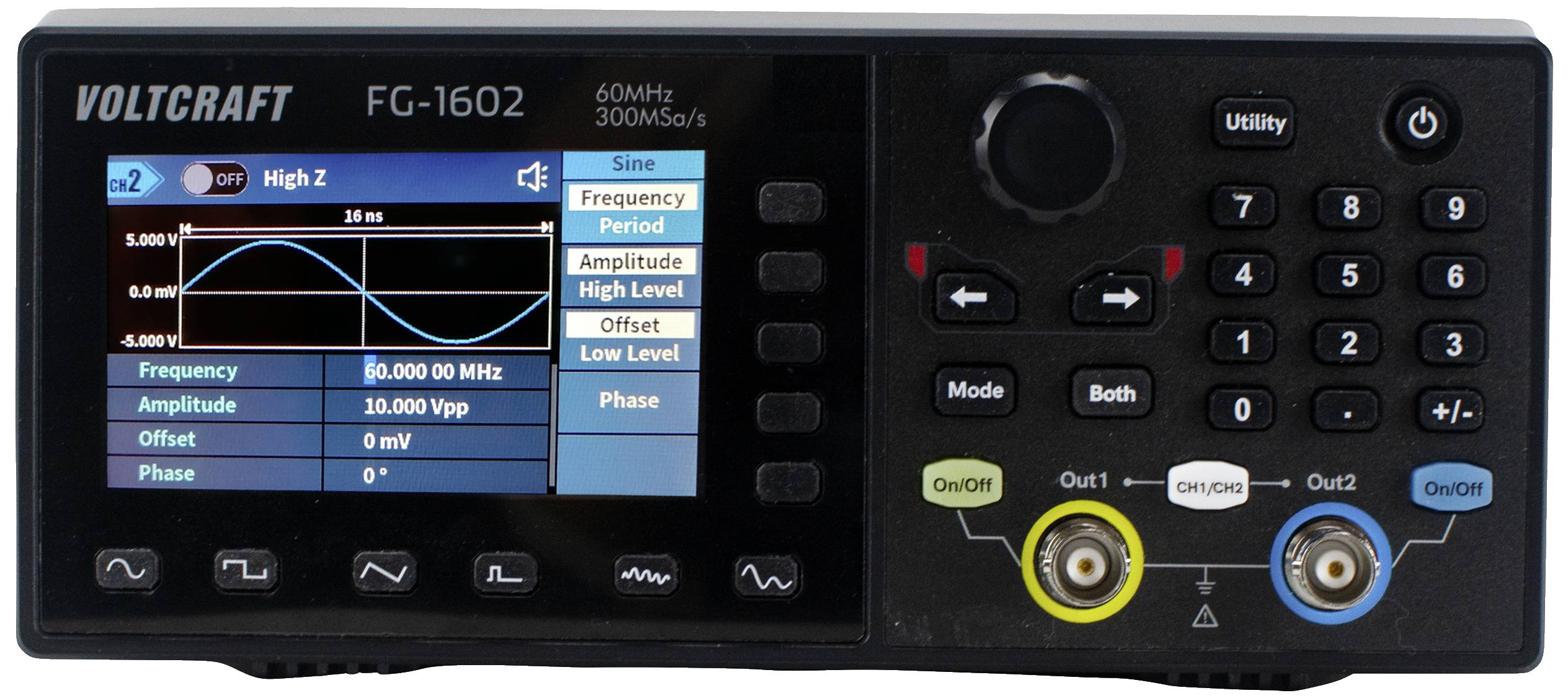

Un générateur de fonction avec affichage montre une onde sinusoïdale. Touches et bouton rotatif pour le contrôle, ainsi que des valeurs de fréquence et d'amplitude.

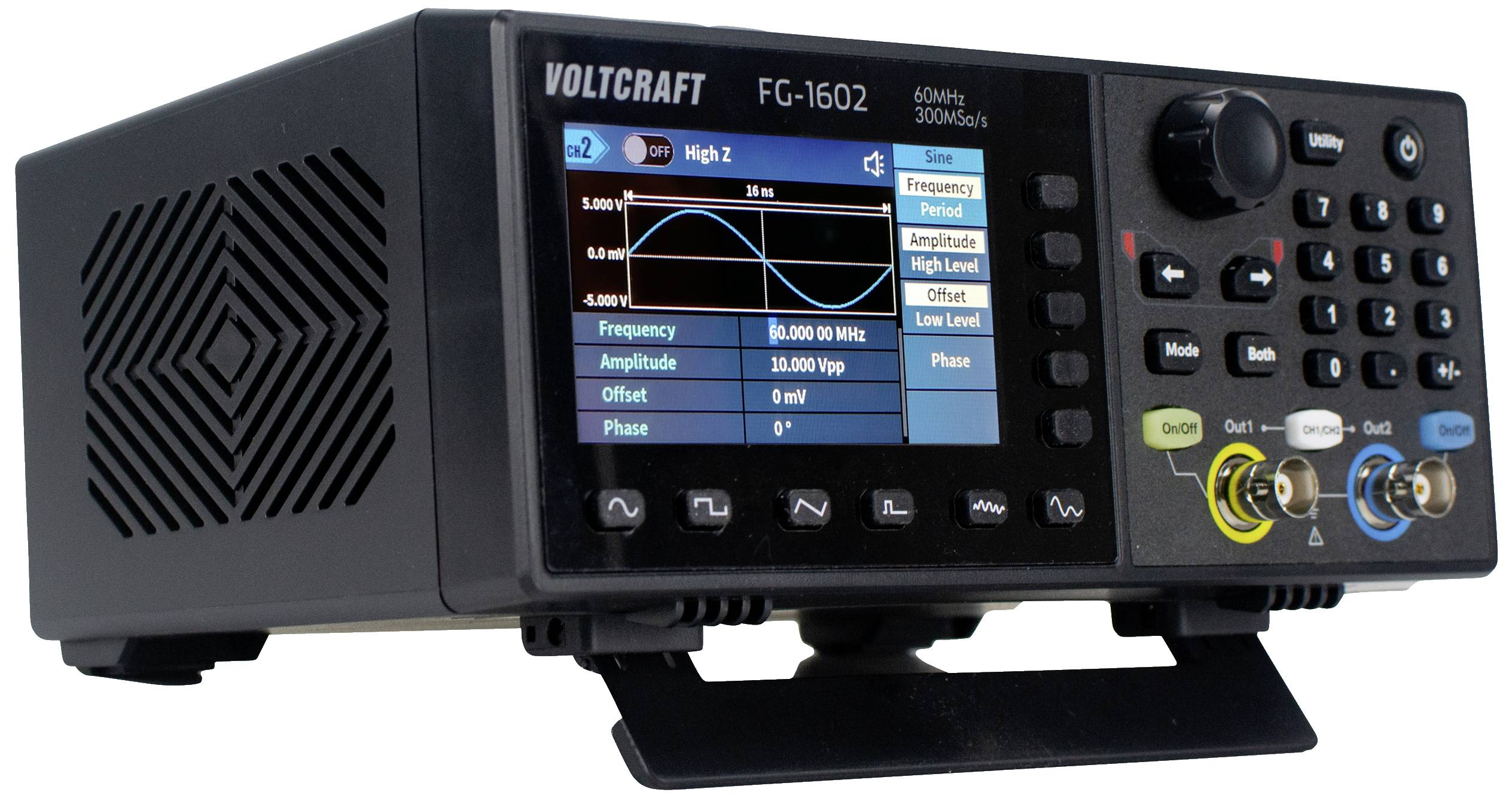

Générateur de fonctions Voltcraft FG-1602 avec écran pour le contrôle de la fréquence et de la tension, boutons de commande et connexions.

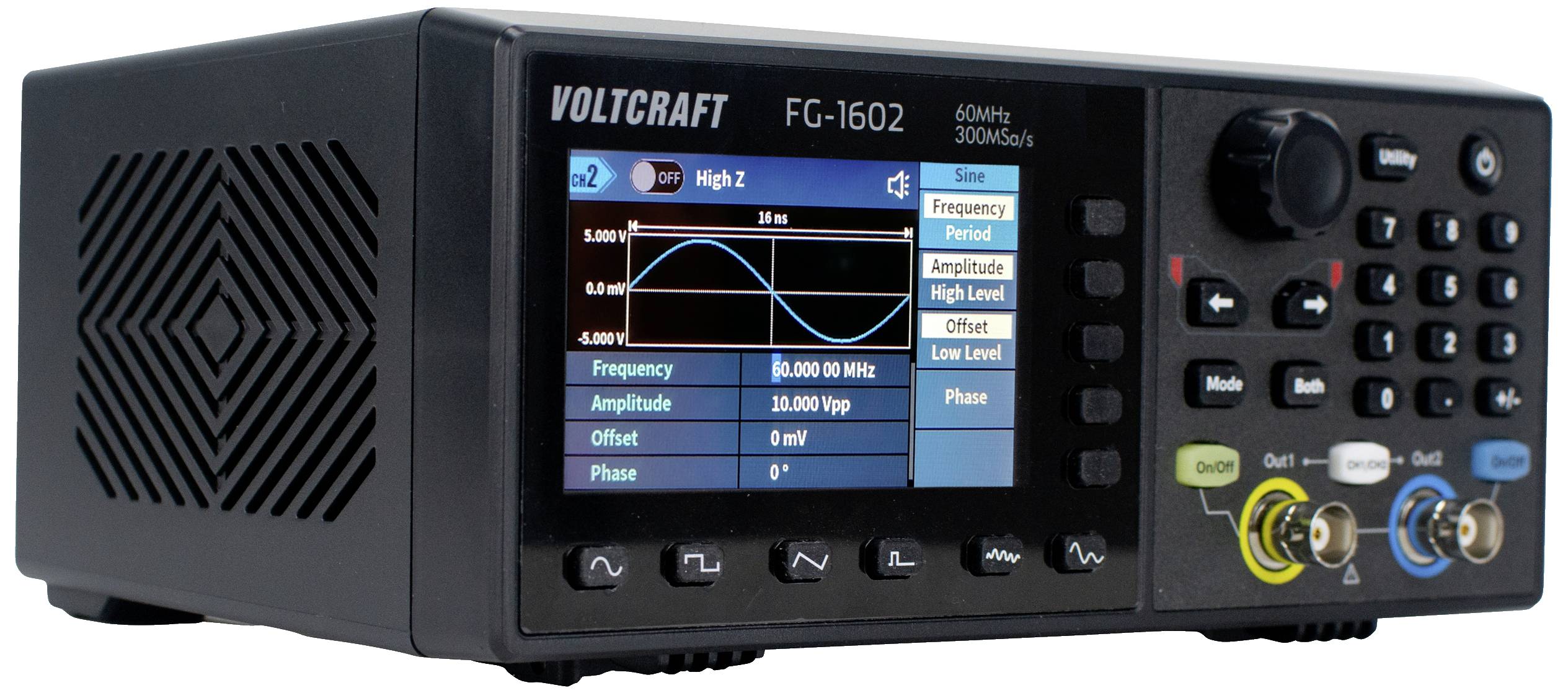

Générateur de fréquence avec affichage numérique, montrant une onde sinusoïdale et des paramètres tels que la fréquence, l'amplitude et la phase.

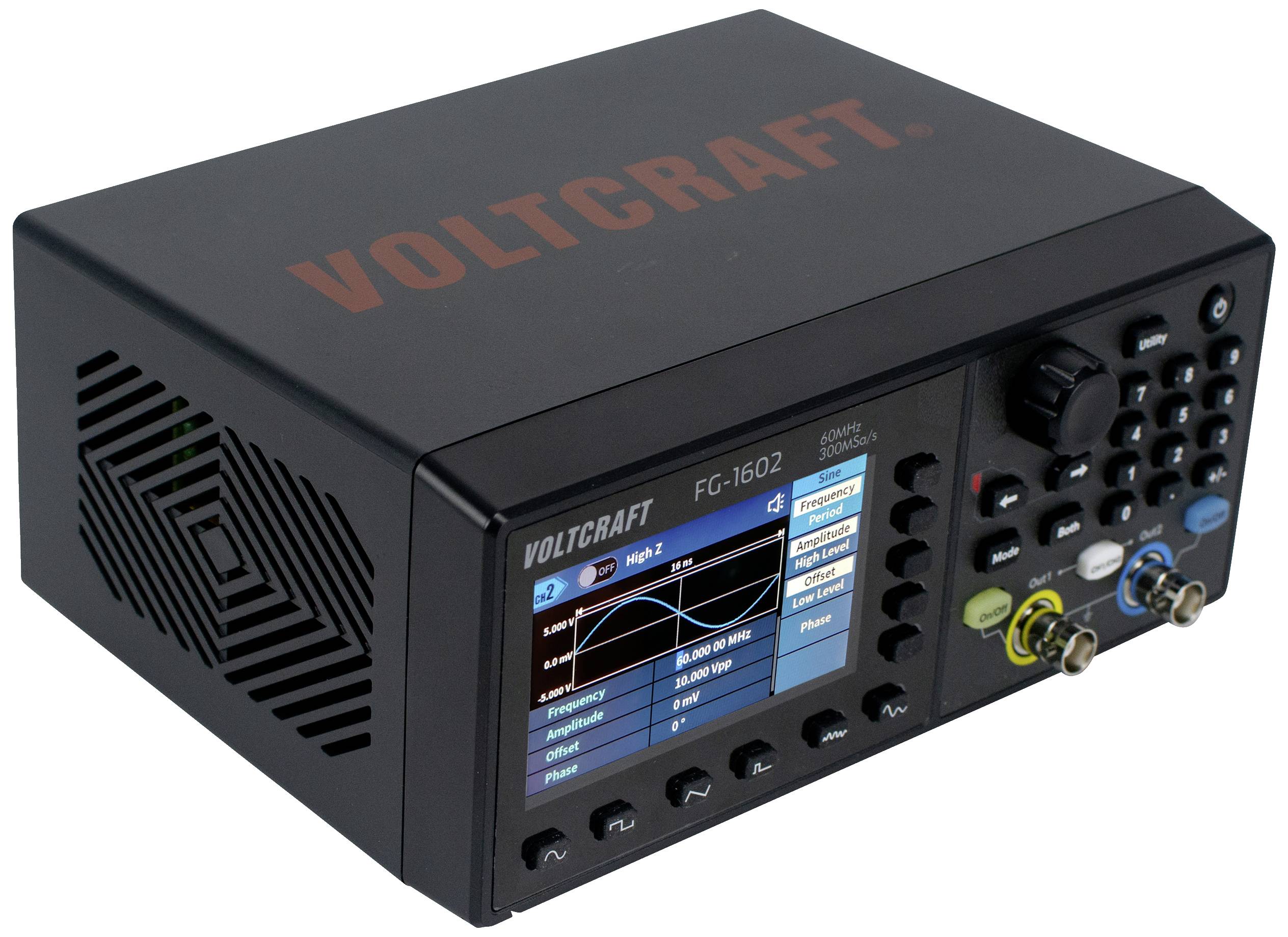

Un dispositif de mesure électronique de Voltcraft, modèle FG-1602. Il dispose d'un affichage numérique, d'un interrupteur à bascule et de boutons de commande sur la face avant.

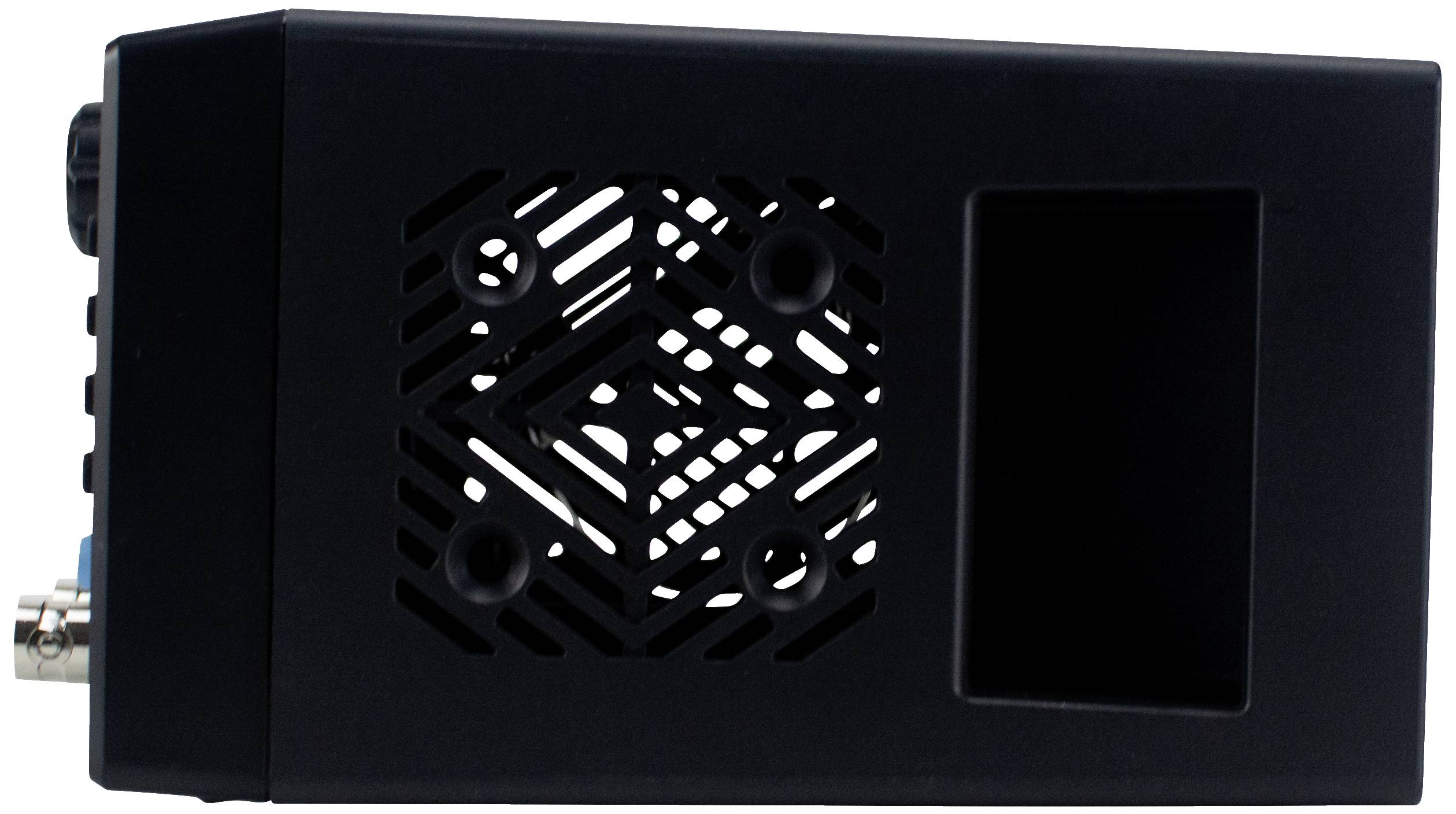

Appareil électronique rectangulaire noir avec grille de ventilation et connexions.

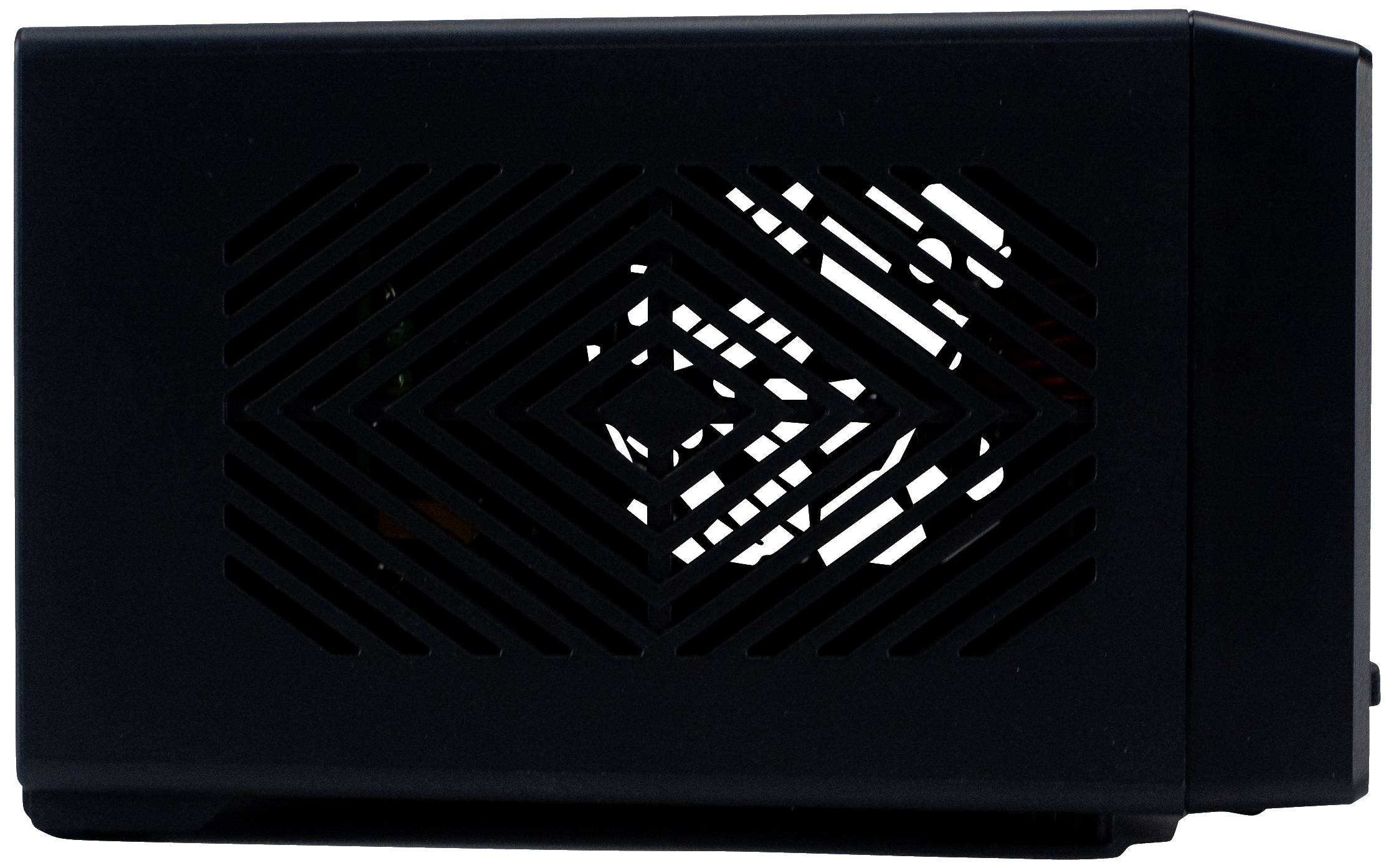

Boîtier d'ordinateur noir rectangulaire avec des ouvertures de ventilation géométriques sur le côté.

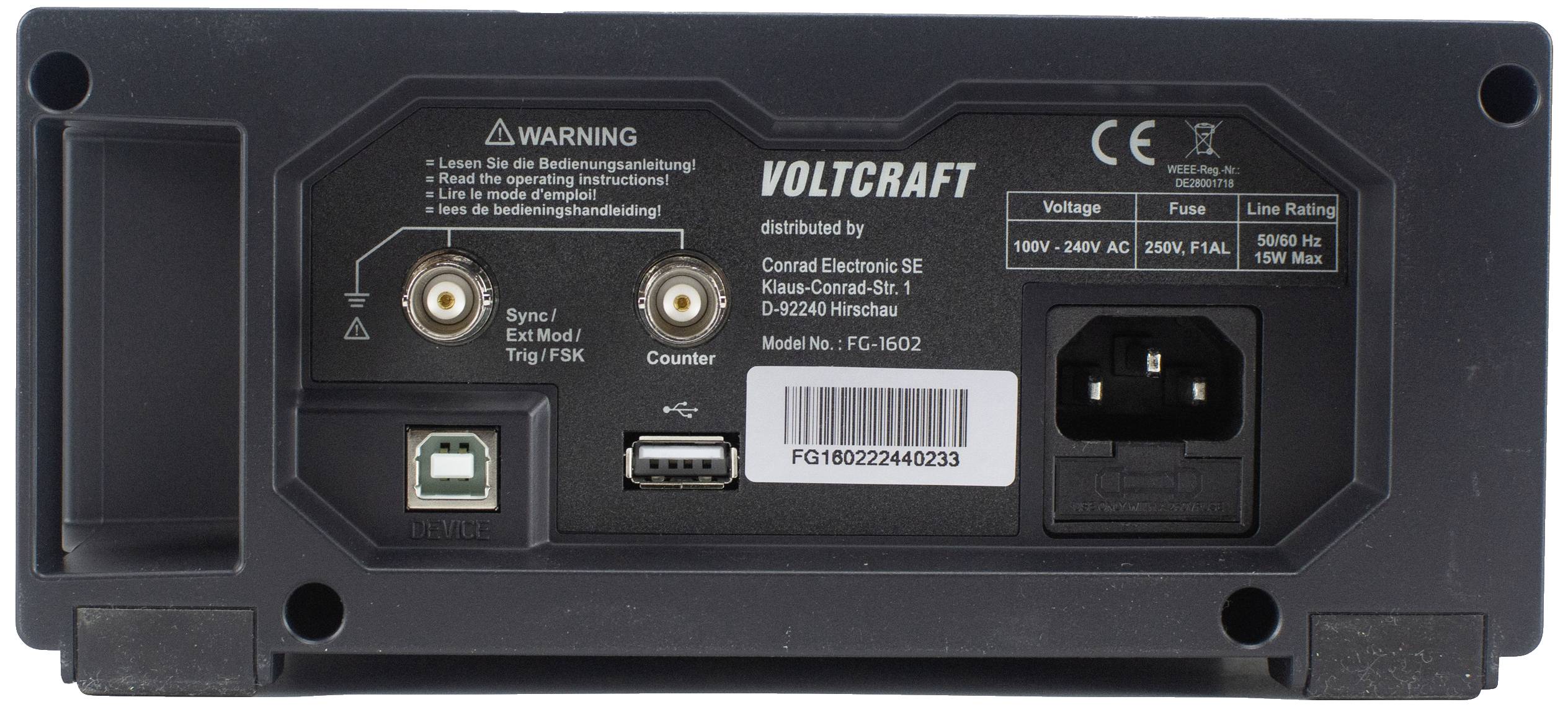

Vue arrière d'un appareil Voltcraft avec différentes connexions et une fiche secteur AC. Comprend des avertissements et le numéro de modèle.

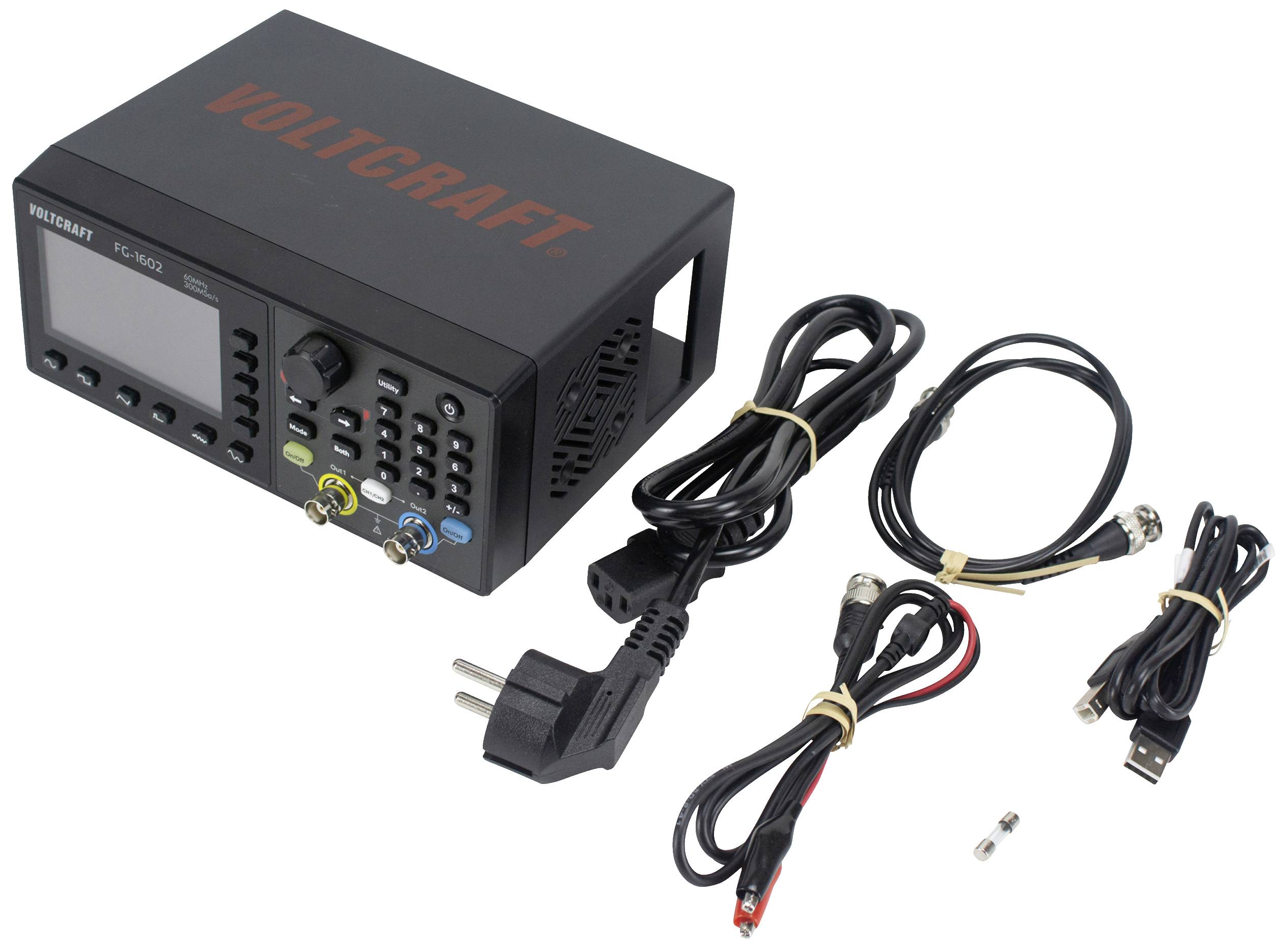

Une unité de régulation électronique universelle avec affichage, entourée de différents câbles de connexion et d'une fiche adaptateur.

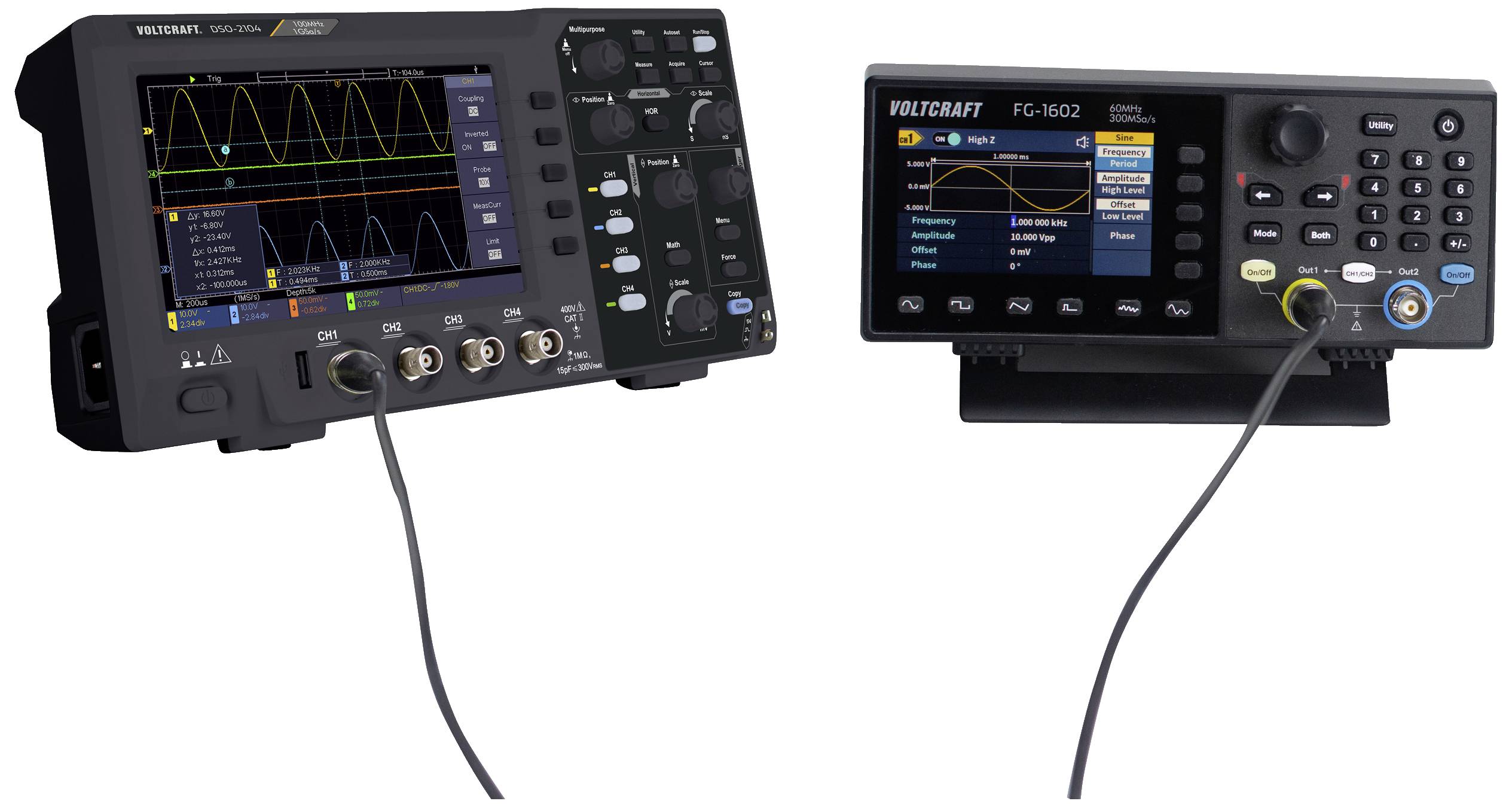

Deux appareils électroniques avec des écrans et plusieurs touches. À gauche, un oscilloscope affichant une forme d'onde, à droite, un générateur de fonction.

L'écran de l'oscilloscope affiche une modulation 3FSK avec une forme d'onde jaune et des marquages rouges. Fréquences : Taux 100 Hz, HopFreq1/2 : 100 Hz.

'Modulation 4FSK sur un oscilloscope. L'écran affiche des formes d'ondes et des réglages de fréquence : Taux, HopFreq1, HopFreq2, HopFreq3.'

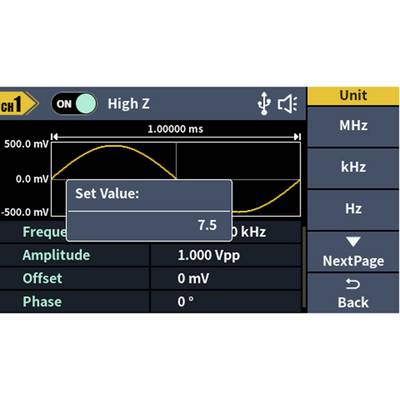

L'écran de l'oscilloscope affiche une onde sinusoïdale de 1,00000 ms et 500,0 mV. Champ de saisie « Valeur de réglage : 7,5 ». Unités : MHz, kHz, Hz.

Diagramme d'une modulation d'amplitude : Courbe sinusoïdale jaune et courbe d'enveloppe rouge ; paramètres sont Forme 'Sine', Fréquence 100 000 Hz, Profondeur 100 %.

'L'affichage de l'oscilloscope montre un signal de tension sinusoïdal avec un taux de 0 Hz et une amplitude de 1 000 Vpp. Le mode ASK est activé.'

'Écran d'oscilloscope avec un affichage de forme d'onde. Onde sinusoïdale jaune entre -500,0 et 500,0 mV. Mode BPSK, fréquence : 100,0000 Hz.'

L'écran de l'oscilloscope affiche une onde sinusoïdale d'une durée de 1,000000 s et de 1 cycle en mode de burst.

'Affichage oscilloscopique en mode rafale : Signal avec amplitude de 500 mV et -500 mV, durée de 1,00000 s, synchronisation N_Cycle, polarité positive.'

Écran d'oscilloscope affichant une forme d'onde AM. Forme principale : Sinusoïdale ; Fréquence : 100 Hz ; Profondeur : 100 % ; Source : Interne.

Un écran d'oscilloscope affiche une onde sinusoïdale jaune et une ligne rouge. Paramètres : 'Forme : Sinus', 'Fréquence : 100,000 Hz'.

Diagramme d'un oscilloscope montrant un signal FSK avec une forme d'onde jaune. En haut : « High Z », « FSK ». Valeurs : « Taux » 100 000 Hz, « Fréquence de saut » 100 000 Hz.

L'écran de l'oscilloscope affiche une onde sinusoïdale à une fréquence de 1 MHz avec une durée de 100 µs. La fréquence et le temps d'oscillation sont mis en évidence.

Affichage d'oscilloscope montrant une onde sinusoïdale à 100 Hz et 0° de déphasage. Côté droit : paramètres de forme, de fréquence et de source.

Affichage d'oscilloscope : Onde sinusoïdale jaune avec une période de 10,0000 ms, amplitude de 500 mV. Paramètres : Fréquence 100 Hz, déphasage 0°, source interne.

'Écran d'oscilloscope montrant une modulation de largeur d'impulsion (MLI) avec une onde sinusoïdale. Paramètres principaux : Forme - Sinusoïdale, Fréquence - 100 Hz, Écart - 0 %.'

Affichage d'oscilloscope avec signal QPSK. Courbe sinusoïdale jaune avec pointes rouges. Paramètres : Taux 100 000,0 Hz, angle de phase à 0°.

'Oscilloscope affiche une onde sinusoïdale à 100 Hz. La ligne jaune indique les variations de tension. Paramètres : Forme : Sinusoïdale, Fréquence : 100 Hz, Profondeur : 100 %.'

'Écran d'oscilloscope affichant une onde sinusoïdale jaune. Axe X : 1 microseconde, Axe Y : 500 mV par division. Paramètres : Linéaire, Temps de balayage : 1 seconde, Fréquence de départ : 100 kHz, Fréquence d'arrêt : 1 MHz.'

1/28

Nos services :

Fiche technique (PDF)

Livraison le mer. 9 septembre

75 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (245,83 € / unité(s))

245,83 €

dont 0,21 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Générateur de fonctions FG-1602

Sortie de fréquence 60 MHzRésolution de fréquence 1 μHz2 canauxEcran LCD TFT 9,14 cm (3,6 pouces) (480 x 272 pixels)Compatible avec SCPITaux d'échantillonnage maximal : 300 Méch/sRésolution verticale 14 bits

Caractéristiques techniques

Type de produit: Générateur de fonction

Plage de fréquence: 1 µHz - 60 MHz

Formes de sortie de signal: Arbitraire

Gamme de fréquences sinus: 1 µHz - 60 MHz

Facteur de distorsion harmonique sinus: 0.2 %

Gamme de fréquences rectangle: 1 μHz - 20 MHz

Temps de montée rectangulaire: 15 ns

Affichage: LCD

Plage de fréquence du triangle: 1 μHz - 2 MHz

Gamme de fréquences ARB: 1 μHz - 10 MHz

: d'usine (sans certificat)

Dim.: (l x H) 200 mm x 92 mm

Poids: 1 kg

Nombre de canaux: 2 canaux

Fréquence (max.): 60 MHz

Fréquence (min.): 1 µHz

Spécificités: Modulation

Catégorie de mesure: CAT II 250 V

Largeur: 200 mm

Hauteur: 92 mm

Interfaces: mâle USB B 2.0

Alimentation électrique: 230 V/AC

Type: FG-1602

Emballage sans plastique: Emballage sans plastique

Documents et téléchargements

Fiche technique

Fiche technique 2616563 FG-1602 Générateur de fonction VOLTCRAFT 1 µHz - 60 MHz 2 canaux Arbitraire

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2616563 FG-1602 Générateur de fonction VOLTCRAFT 1 µHz - 60 MHz 2 canaux Arbitraire

Conditions de garantie

Conditions de garantie 2616563 FG-1602 Générateur de fonction VOLTCRAFT 1 µHz - 60 MHz 2 canaux Arbitraire

Téléchargement

Téléchargement 2616563 FG-1602 Générateur de fonction VOLTCRAFT 1 µHz - 60 MHz 2 canaux Arbitraire

Description

Le générateur de fonction DDS FG-1602 de VOLTCRAFT avec 60 MHz, un taux d'échantillonnage de 300 Méch/s et une résolution verticale 14 bits offre 2 canaux indépendants. La sortie de forme d'onde étendue offre des formes d'onde sinusoïdale, rectangulaire, impulsion, rampe, bruit ainsi que 150 formes d'onde arbitraires intégrées.

Ce texte a été traduit par une machine.

Modèle

Sortie de forme d'onde étendue : sinus, rectangle, impulsion, rampe, bruit et 150 formes d'onde arbitraires intégréesLongueur de la forme d'onde : 2 pts à 100 kFORME D'ONDE DE MODULATION : AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM, SWEEP, RAFALEPlage de comptage de fréquence : 100 MHz - 100 MHzRésolution du compteur de fréquence : 7 chiffresEntrée : entrée de compteur de fréquence, entrée de modulation externe, entrée de déclenchement externeSortie : SyncInterface de communication : hôte USB, périphérique USB

Contenu de la livraison

Générateur de fonctions
Câble d'alimentation
Câble USB
Câble BNC Q9
Câble BNC vers alligator
1x fusible de rechange (250 V, F1AL)
Logiciel + mode d'emploi en anglais sur CD
Fiche de données de sécurité
Guide de démarrage rapide
