Oscilloscope numérique VOLTCRAFT DOV1004 100 MHz 4 canaux 1.25 Géch/s 50 Mpts 12 bits mémoire numérique (DSO)
EAN :
Ref. fabricant :
Code produit :
Nombre
Total (454,17 € / unité(s))
454,17 €
HT
dont 0,42 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
VOLTCRAFT Oscilloscope numérique DOV1004 100 MHz 4 canaux 12 bits
- 100 MHz Bande passante
- Nombre d’entrées analogiques max. 4
- Ecran tactile 17,78 cm (7 pouces), compatible avec le fonctionnement gestuel
- Acquisition en temps réel de 50 000 wfms/s, acquisition de segments 700 000 wfms/s.
- ADC avec une résolution élevée de 12 bits
- Taux d'échantillonnage : un canal (1,25 Géch/s), deux canaux (625 Méch/s ou 1,25 Géch/s), tous les canaux (625 Méch/s)
Caractéristiques techniques
- Type de produit
Oscilloscope numérique
- Bande passante
100 MHz
- Fréquence d'échantillonage par canal
1.25 Géch/s
- Affichage
Écran tactile LCD, 1024 x 600 pixels
- Résolution
12 bits
- Taille de l'écran
17.78 cm
- Spécificités
mémoire numérique (DSO)
- Base de temps
1 ns/div - 1000 s/div, step by 1-2-5
- Nombre d’entrées analogiques max.
4
d'usine (sans certificat)
- Catégorie de mesure
CAT II
- Déviation verticale
±2 V (500 μV/div – 200 mV/div)
±80 V (500 mV/div – 10 V/div)
- Impédance d'entrée
1 MΩ ± 2%
- Borne d'entrée
DC, AC, mise à la terre
- Tension d'entrée
300 V
- Alim.
12 V 4 A TYPE C
- Dim.
(L x l x H) 160 x 260 x 78 mm
- Poids
1.5 kg
- Ecran
1024 x 600 p
- Largeur
260 mm
- Hauteur
78 mm
- Longueur
160 mm

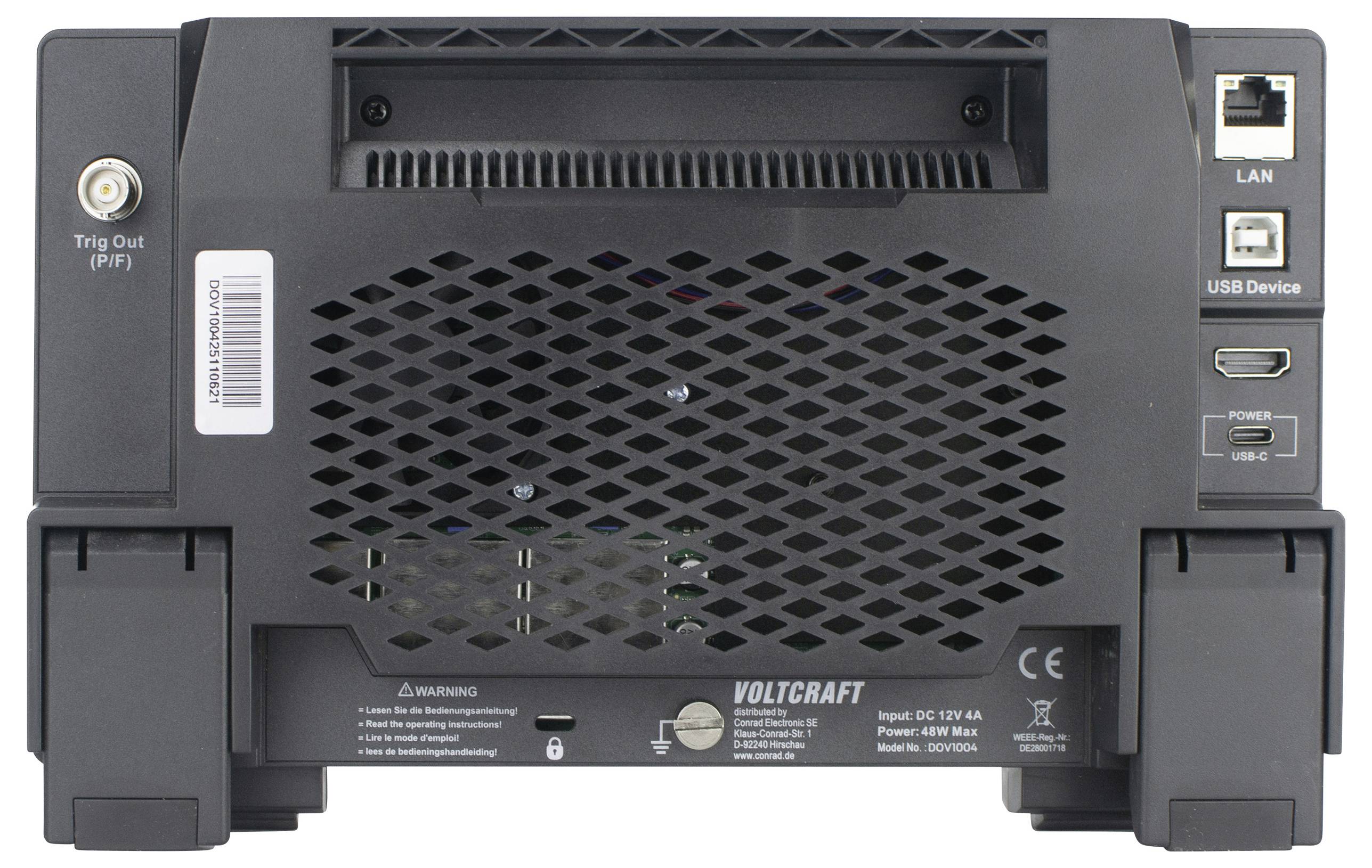

- Interfaces
USB-C
périphérique USB
USB-Host
HDMI
LAN
- Profondeur de mémoire par canal
50 Mpts
- Type
DOV1004
- Emballage sans plastique
Emballage sans plastique
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3350784 Oscilloscope numérique VOLTCRAFT DOV1004 100 MHz 4 canaux 1.25 Géch/s 50 Mpts 12 bits mémoire numérique (DSO)
Conditions de garantie
Conditions de garantie 3350784 Oscilloscope numérique VOLTCRAFT DOV1004 100 MHz 4 canaux 1.25 Géch/s 50 Mpts 12 bits mémoire numérique (DSO)
Téléchargement
Téléchargement 3350784 Oscilloscope numérique VOLTCRAFT DOV1004 100 MHz 4 canaux 1.25 Géch/s 50 Mpts 12 bits mémoire numérique (DSO)
Description
De haute qualité, innovante et compacte

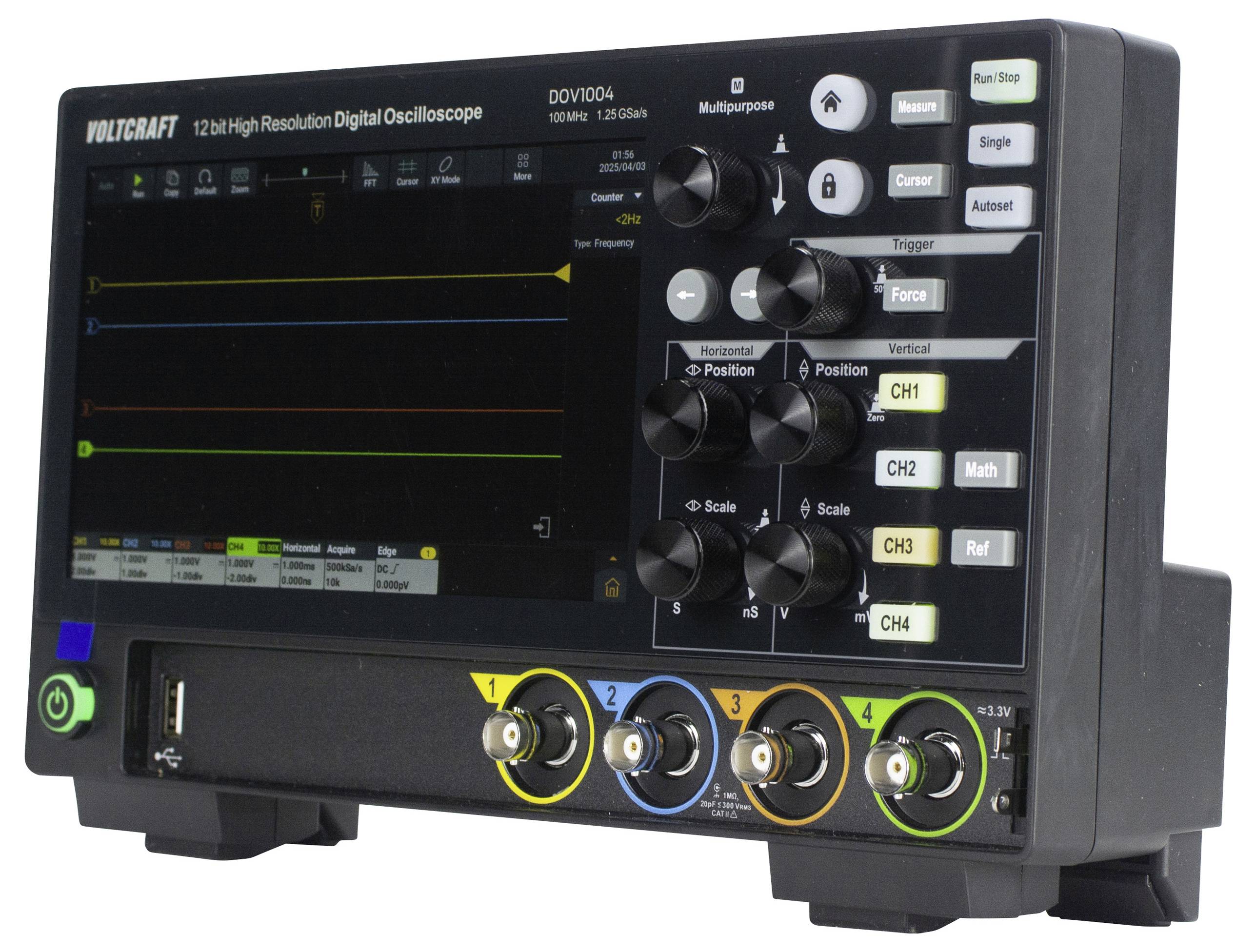

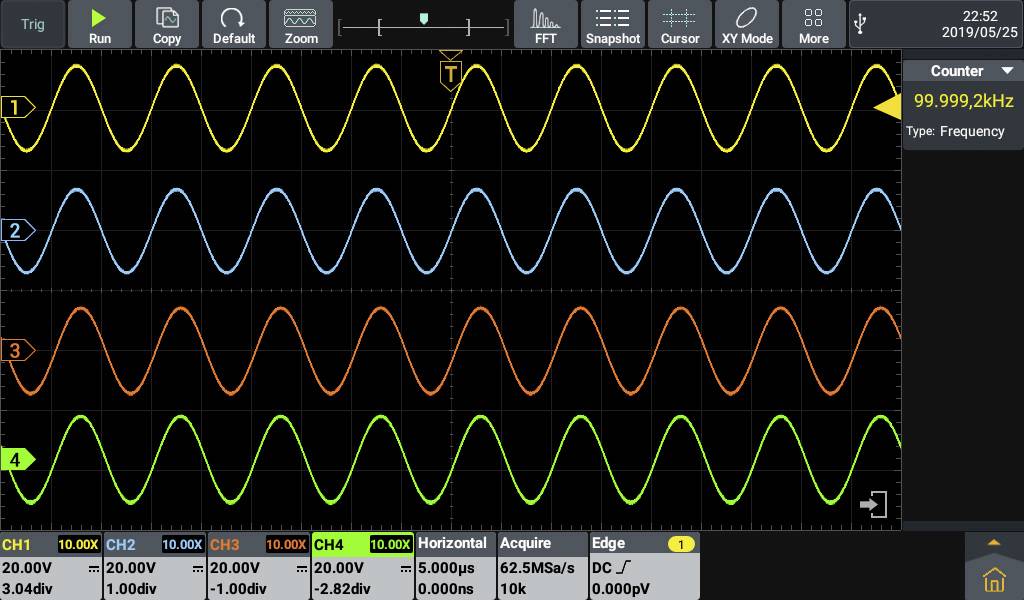

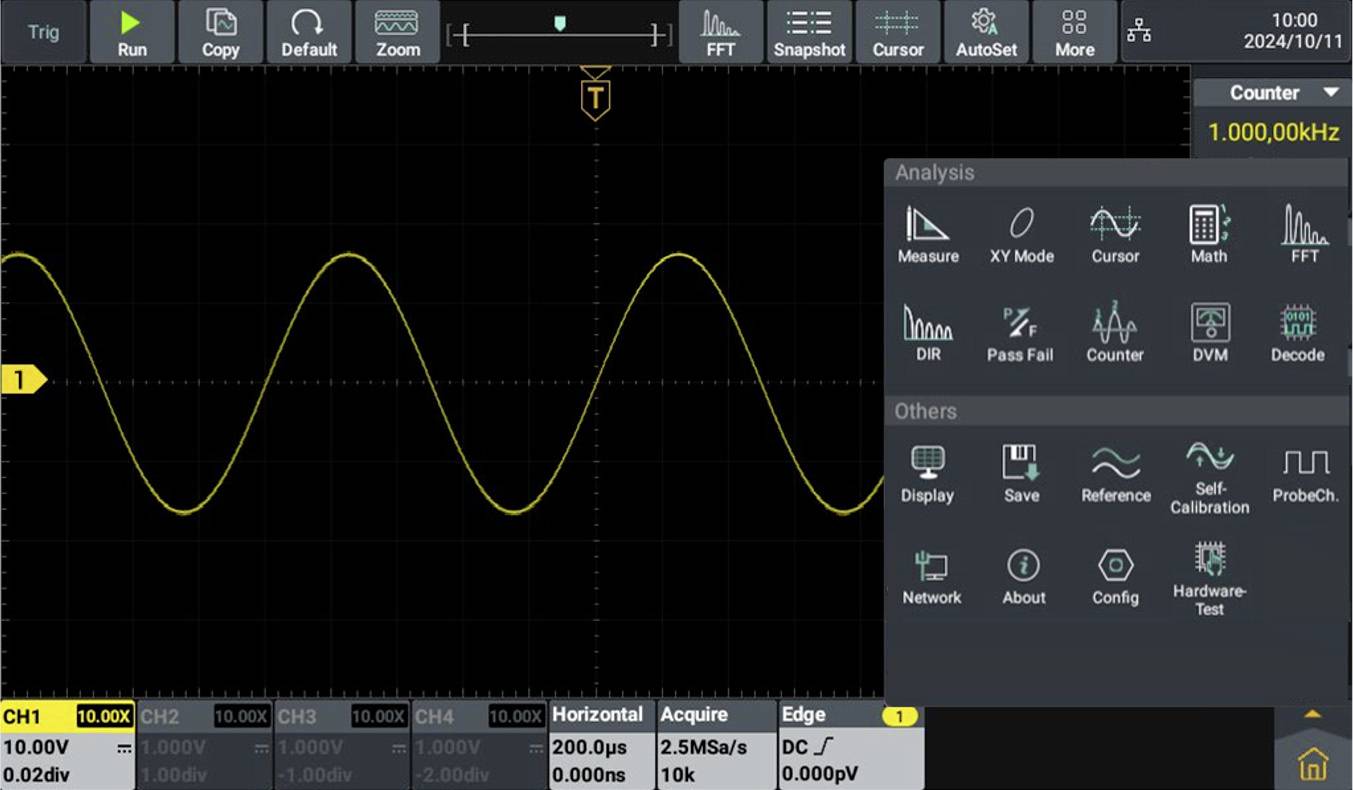

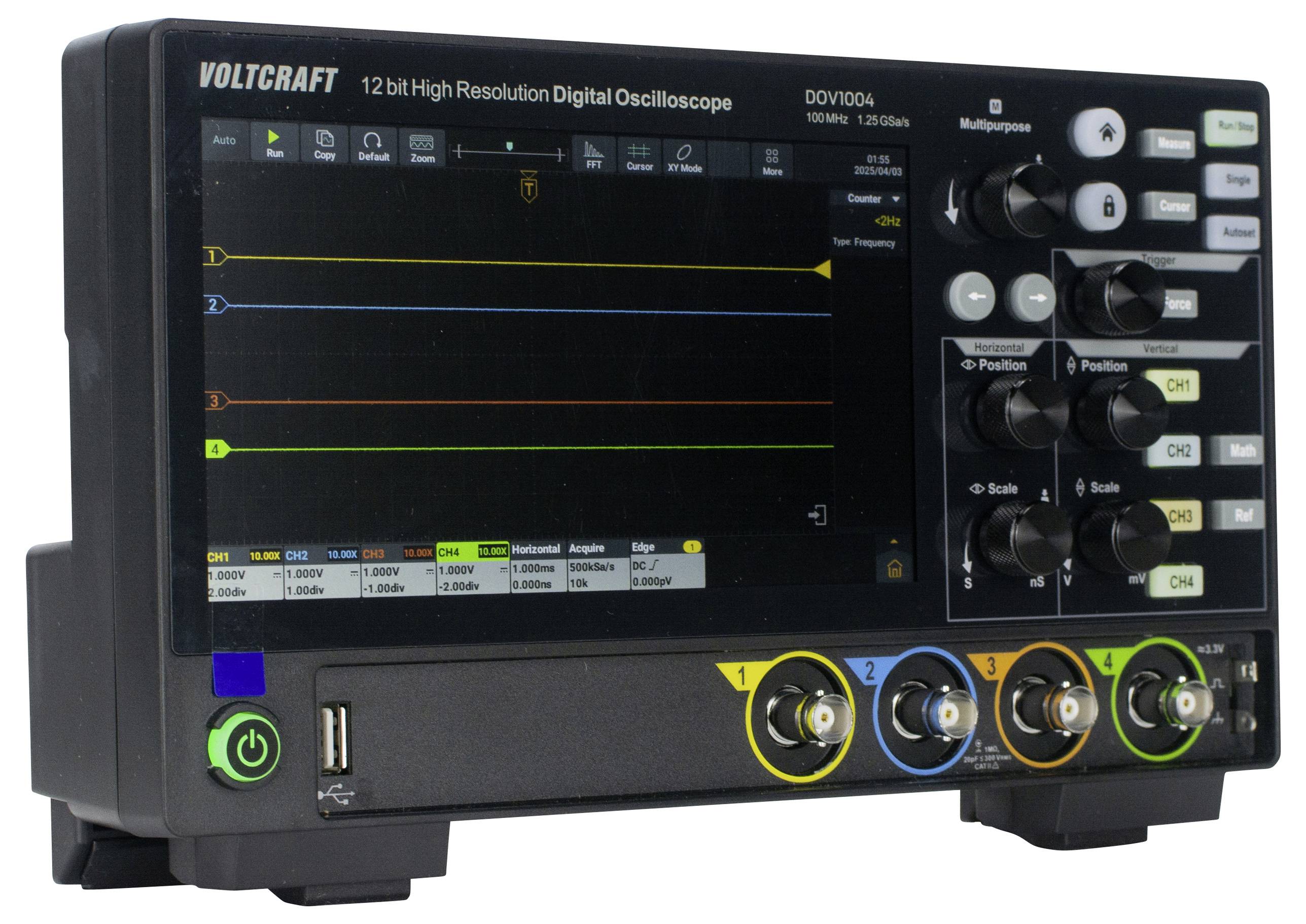

La série d'oscilloscope DOV VOLTCRAFT Au centre se trouve l'écran tactile 7 pouces, avec une résolution de 1024 x 600 pixels. Il réagit non seulement aux touches, mais également aux gestes et rend ainsi la commande de menu fastidieuse très inutile.
Excellentes caractéristiques techniques
Tous les oscilloscopes DOV numériques fonctionnent avec un taux d'échantillonnage maximal de 1,25 Géch/s. La capture en temps réel est de 50 000 wfms/s et la capture de segments est de 700 000 wfms/s, ce qui permet de capturer rapidement et précisément les signaux non réguliers. La vitesse d'échantillonnage horizontale s'étend de 1 ns/div à 1000 s/div (1-2-5 pas).
Nombreuses fonctions de déclenchement
L'une des forces de la série DOV de Voltcraft réside dans les nombreuses fonctions de déclenchement VOLTCRAFT. Même les signaux difficiles à triggerer peuvent être transmis grâce aux types de déclenchement : flanc, vidéo, impulsion, pente, Runt, fenêtre, timeout, Nth, logique, RS232/UART, I2C, SPI, CAN, déclenchement LIN.
Caractéristiques du VOLTCRAFT DOV1004
Le DOV1004 dispose d'une bande passante de 100 MHz et de quatre entrées analogiques. La longueur d'enregistrement du signal est de 50 M. pour une représentation et une évaluation claires, l'affichage de l'onde de signal en temps réel est possible sur le PC. Les quatre entrées CH1 à CH4 sont disponibles en tant que sources de déclenchement et il est possible de choisir entre les modes d'acquisition Sample, PIC, haute résolution, moyenne et segmentation. La sensibilité verticale est réglable de 500 μV/div à 10 V/div.
Pack de livraison avec accessoires

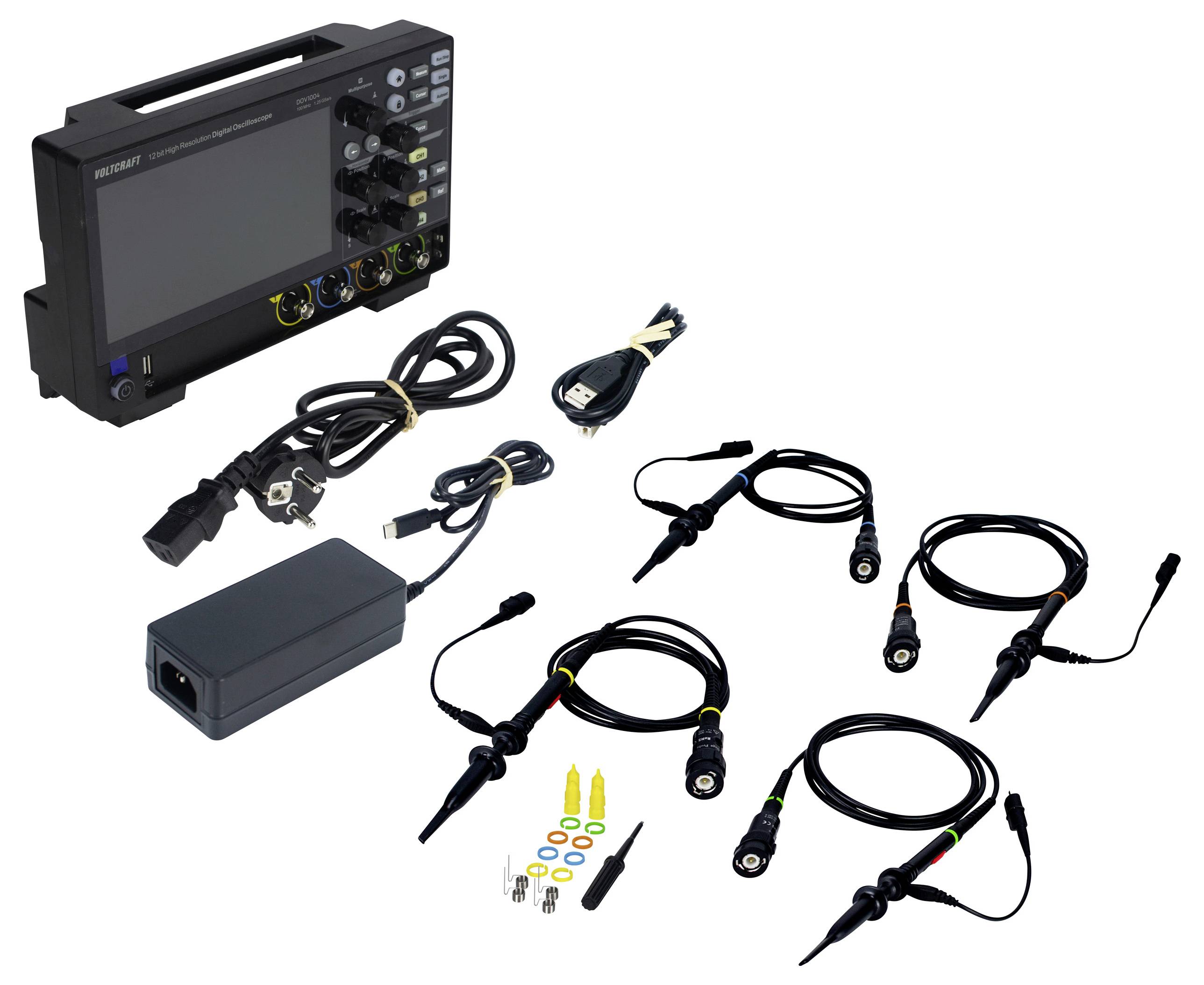

Le VOLTCRAFT DOV1004 est fourni avec un bloc d'alimentation USB type C, un câble USB, quatre sondes de test et deux SET de réglage d'échantillons. Un logiciel avec mode d'emploi en anglais sur CD, un guide de démarrage rapide ainsi que la fiche de données de sécurité du pack sont également inclus.
Ce texte a été traduit par une machine.
Modèle
- Longueur d'enregistrement 50 M.
- Affichage de l'onde de signal en temps réel sur le PC

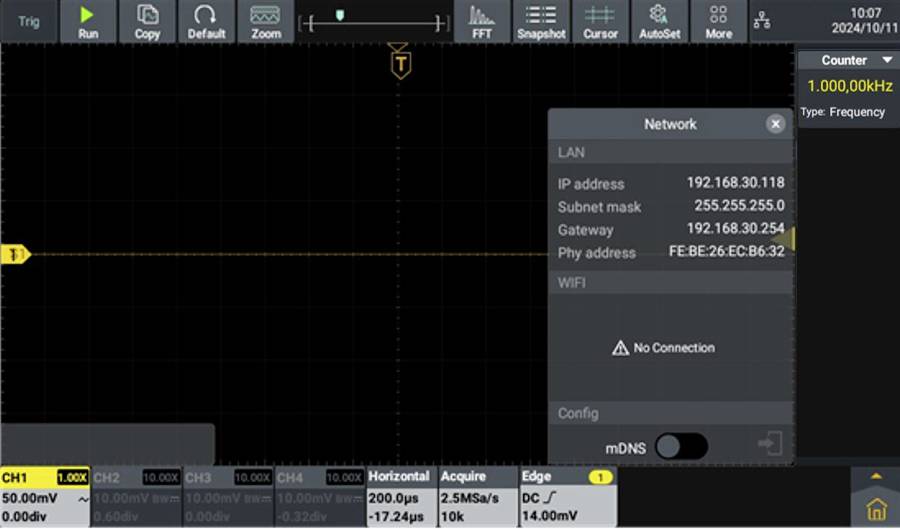

- INTERFACES : USB, LAN, HDMI
- Résolution de l'écran : 1024 x 600 pixels
- Vitesse d'échantillonnage horizontale : 1 ns/div - 1000 s/div, 1-2-5 pas
- Fonctions d'acquisition : échantillonnage, pic, haute résolution, moyenne, segmentation
- Sources de déclenchement : CH1, CH2, CH3, CH4
- Type de déclenchement : flanc, vidéo, impulsion, pente, Runt, fenêtre, timeout, Nth, logique, RS232/UART, I2C, SPI, CAN, DÉCLENCHEMENT LIN
- Sensibilité verticale : 500 μV/div-10 V/div
Contenu de la livraison
- Oscilloscope
- Bloc d'alimentation USB type C
- Câble USB
- 4 pointes de touche
- 2 kits de réglage d'échantillons
- Logiciel et mode d'emploi sur CD (anglais)
- Guide de démarrage rapide
- Fiche de données de sécurité
Avertissement
- HDMI est une marque déposée de HDMI Licensing L. L. C.
