Oscilloscope portatif VOLTCRAFT DSO-2202H + AFG 200 MHz 2 canaux 1 Géch/s 8 kpts 8 bits appareil manuel

Un oscilloscope portable avec plusieurs touches de commande et un écran affichant divers diagrammes de formes d'ondes.
Le multimètre numérique affiche une valeur de mesure de 1,5049 volts. À droite sont représentés les câbles de mesure noir et rouge.
Un oscilloscope portable avec un écran numérique affiche une mesure d'onde sinusoïdale. Une sonde est connectée.
Multimètre numérique avec écran couleur, affichant plusieurs courbes de mesure et des touches pour différentes mesures et configurations.
Oscilloscope portable à main Voltcraft DSO-2202H ; affiche la courbe de signal sur l'écran ; touches pour les réglages de tension et les plages de mesure.
Face arrière d'un appareil VOLTCRAFT avec des détails techniques et des avertissements d'utilisation et de sécurité sur l'étiquette.
Une page de périphérique noir avec trois connexions : « CH1 », « CH2 » et « GEN Out », portant l'étiquette « 400V CAT II ».
Vue arrière d'un dispositif électronique avec trois bornes : CH1, CH2 et GEN Out, étiquetées 400V CAT II et 50Ω.
Un multimètre de table avec un couvercle amovible montrant les boutons 'POWER' et '1kHz' ; il dispose également de connexions USB et jack.
L'image montre l'arrière d'un appareil portable avec un compartiment à piles ouvert. Deux piles vertes sont visibles.
Un appareil portable à écran affiche deux formes d'ondes superposées dans différentes couleurs. Il possède plusieurs touches et connexions en bas.
Un oscilloscope portable mesure les signaux électriques. L'écran affiche une forme d'onde rectangulaire. L'appareil dispose de différentes touches de fonction.

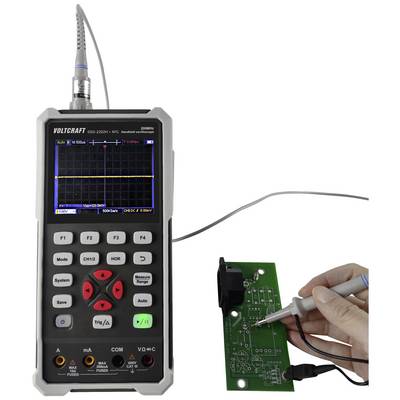

Un oscilloscope portable mesure les valeurs de tension sur une carte électronique verte. L'écran affiche un diagramme oscilloscopique.
Image d'un affichage d'oscilloscope montrant une onde sinusoïdale à 1000,0 kHz avec une amplitude de 10 Vpp et un décalage de 10 mV.

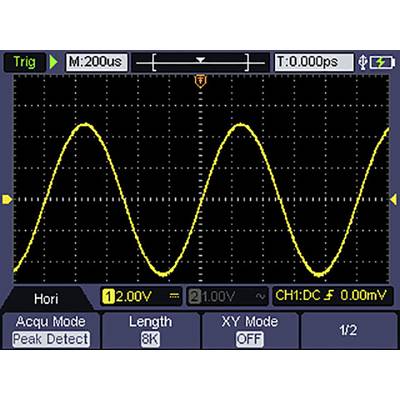

L'écran de l'oscilloscope affiche une onde sinusoïdale.

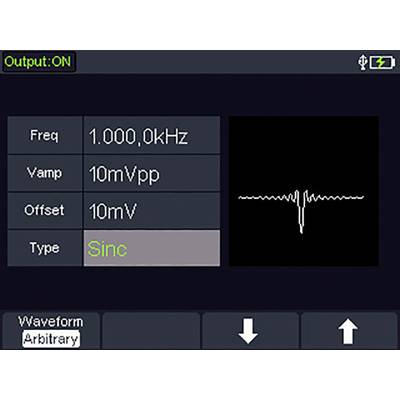

'Sortie : MARCHE'. Affichage d'un générateur de fréquence : Fréq 1 000,0 kHz, Vamp 10 mVpp, Décalage 10 mV, Type 'Sinc'. Graphique d'onde rectangulaire à droite.

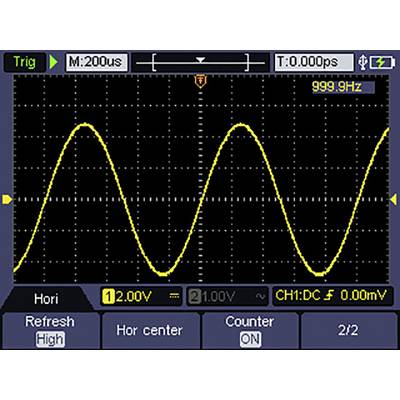

L'écran d'oscilloscope affiche une onde sinusoïdale jaune avec une fréquence de 999,9 Hz et une tension de 12,00 V sur le canal 1.

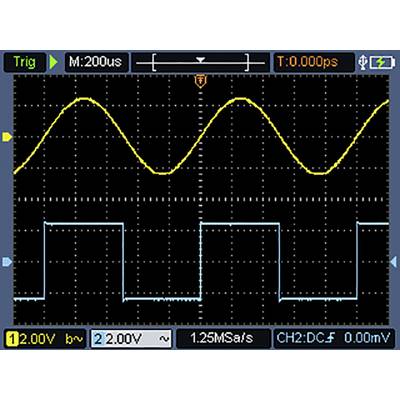

Écran d'oscilloscope montrant deux formes d'ondes : onde sinusoïdale jaune en haut et onde carrée bleue en bas. Les axes indiquent les tensions.

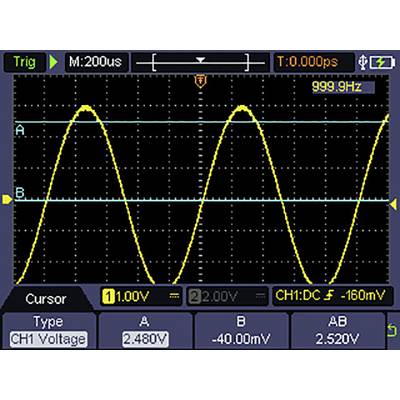

Un oscilloscope affiche une courbe sinusoïdale jaune à 999,9 Hz. Valeurs mesurées : 2,480 V de tension, axes horizontal et vertical avec marquages.

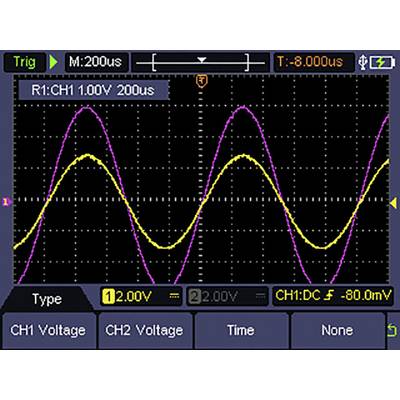

Un oscilloscope montre deux ondes sinusoïdales. La ligne jaune a une amplitude de 1,00V, la ligne rose également. L'axe des Y indique la tension, l'axe des X indique le temps.

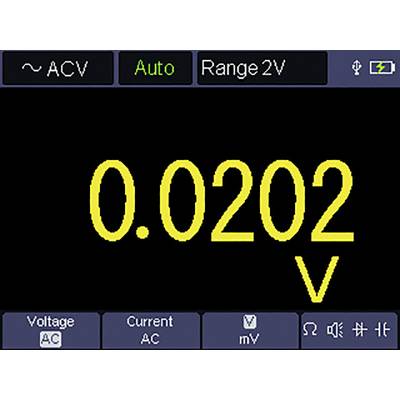

Voltmètre numérique affichant la valeur mesurée : 0,0202 Volt dans la plage de tension alternative de 2V. Mode automatique activé.

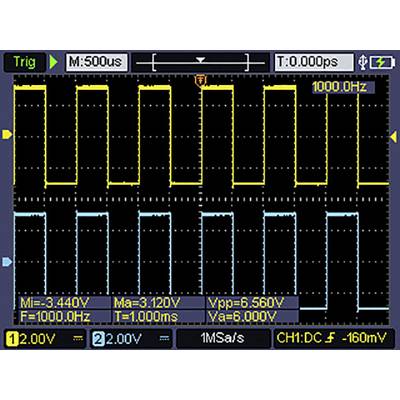

Affichage oscilloscopique avec deux formes d'ondes. Onde supérieure : 1000,0 Hz, forme d'onde inférieure. Paramètres : Vpp=6,560 V, T=1,000 ms.

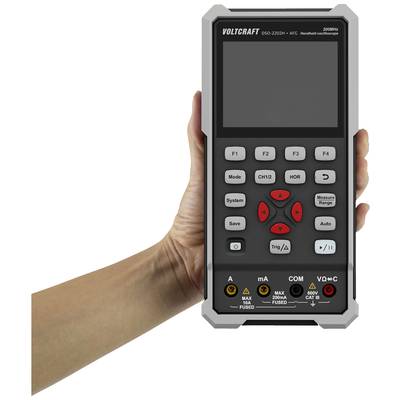

Une main tient un appareil de mesure portable avec un écran et un clavier, utilisé pour mesurer les courants électriques.
1/23
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Livraison avant le lun. 16 novembre
115 pièce(s)
Vente et expédition :
Conrad ElectronicCGV
Nombre
Total (409,00 € / unité(s))
409,00 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,25 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Oscilloscope numérique DSO-2202H + AFG 3 en 1

  • Oscilloscope 3 en 1, multimètre et générateur de formes d'ondes
  • Écran couleur LCD 8,89 cm (3,5") (320 x 240 pixels)
  • Interface USB type C

Nos services :

Caractéristiques techniques

  • Max. 10 000 wfms / s
Type de produit

Oscilloscope portatif

Bande passante

200 MHz

Fréquence d'échantillonage par canal

1 Géch/s

Affichage

LCD couleur

Résolution

8 bits

Taille de l'écran

8.89 cm

Spécificités

appareil manuel

Base de temps

2 ns/div - 1000 s/div

Nombre d’entrées analogiques max.

2

d'usine (sans certificat)

Catégorie de mesure

CAT II 400 V

Déviation verticale

10 mV / div - 10 V / div

Impédance d'entrée

1 MΩ±2%, parallel dazu 16 pF±10 pF

Borne d'entrée

DC, AC, masse

Tension d'entrée

400 V (DC + AC, Peak, 1MΩ impédance d'entrée)

Alim.

USB-C ® (ext.), 2x 18650 (int.)

Dim.

(L x l x H) 198 x 38 x 96 mm

Poids

0.6 kg

Largeur

38 mm

Hauteur

96 mm

Longueur

198 mm

Interfaces

périphérique USB

Profondeur de mémoire par canal

8 kpts

Type

DSO-2202H + AFG

Emballage sans plastique

Emballage sans plastique

Conformité et certifications

Certified by EU Garan

Documents et téléchargements

Fiche technique

Fiche technique 2687724 Oscilloscope portatif VOLTCRAFT DSO-2202H + AFG 200 MHz 2 canaux 1 Géch/s 8 kpts 8 bits appareil manuel

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2687724 Oscilloscope portatif VOLTCRAFT DSO-2202H + AFG 200 MHz 2 canaux 1 Géch/s 8 kpts 8 bits appareil manuel

Conseils d'utilisation et de sécurité 2687724 Oscilloscope portatif VOLTCRAFT DSO-2202H + AFG 200 MHz 2 canaux 1 Géch/s 8 kpts 8 bits appareil manuel

Conditions de garantie

Conditions de garantie 2687724 Oscilloscope portatif VOLTCRAFT DSO-2202H + AFG 200 MHz 2 canaux 1 Géch/s 8 kpts 8 bits appareil manuel

Téléchargement

Téléchargement 2687724 Oscilloscope portatif VOLTCRAFT DSO-2202H + AFG 200 MHz 2 canaux 1 Géch/s 8 kpts 8 bits appareil manuel

Téléchargement 2687724 Oscilloscope portatif VOLTCRAFT DSO-2202H + AFG 200 MHz 2 canaux 1 Géch/s 8 kpts 8 bits appareil manuel

Description

L'oscilloscope numérique VOLTCRAFT DSO-2202H + AFG 3 en 1 séduit par sa largeur de bande de 200 MHz, ses 2 canaux et son écran couleur LCD de 8,89 cm. Le taux d'échantillonnage maximal est de 1 GS/s, la capacité d'enregistrement de 8 K. l'VOLTCRAFT Digital fonctionne avec une résolution verticale de 8 bits. Le port USB permet également le stockage des données.

Ce texte a été traduit par une machine.

Modèle

  • Oscilloscope
  • Largeur de bande : 200 MHz, 2 canaux
  • Max. Taux d'échantillonnage 1 Géch/s.
  • Longueur d'enregistrement max : 8K
  • Résolution verticale 8 bits
  • Multimètre
  • CATII 1000 V
  • 20 000 comptes
  • Plage Auto
  • TRMS
  • Type de mesure - tension, courant, résistance, capacité, marche/arrêt, diode
  • Générateur de forme d'onde
  • Sortie de fréquence 25 MHz max, 1 canal
  • Max. Taux d'échantillonnage de 125 Méch/s.
  • Résolution de fréquence : 0,1 Hz
  • Résolution verticale 14 bits
  • Longueur de la forme d'onde 8K

Contenu de la livraison

  • Oscilloscope
  • Sonde
  • Outil de réglage de la sonde
  • Câble USB
  • Sacoche de rangement
  • 2 x câbles BNC vers pince crocodile
  • 1 x paire de cordons de mesure pour le multimètre (rouge et noir)
  • Logiciel et mode d'emploi sur CD (anglais)
  • Guide de démarrage rapide
  • Fiche avec consignes de sécurité
