Name: JT-JDS6600 Générateur de fonction Joy-it 15 MHz - 0.01 µHz 2 canaux Triangulaire, Rectangulaire, Signal, Sinusoïdale, Co
Brand: Joy-it
SKU: 2138351
Availability: InStock

Un générateur de signaux DDS sur une table. Affiche un écran numérique indiquant la fréquence et l'amplitude, avec plusieurs commandes et connexions.

Générateur de signal DDS avec écran affichant les données de forme d'onde. Annotations : touches de fonction, bouton rotatif, connexions d'entrée/sortie.

Générateur de signal DDS avec écran et éléments de commande. Les étiquettes indiquent l'interrupteur principal, les touches de fonction et de raccourci, le bouton, les connexions d'entrée et de sortie.

1/3

Fiche technique (PDF)

Livraison avant le ven. 2 octobre

120 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (108,33 € / unité(s))

108,33 €

dont 0,11 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Générateur de signaux avec fréquencemètre 0-15MHZ

Générateur 2 canaux
Compteur de fréquence 1 canal
Génère des signaux jusqu'à 15MHZ
Écran couleur 2.4 pouces
Logiciel multilingue (commandé par menu : allemand, français, anglais)

Caractéristiques techniques

Fonction balayage : plage de fréquence : réglable entre 0,01 Hz et 60 MHz, temps : réglable entre 0,1 s et 999,9s, direction : croissant, décroissant, croissant + décroissant, mode : linéaire ou logarithmique
Précision de fréquence : ± 20 ppm
Stabilité de fréquence : ± 1 ppm/3h
Taux d'échantillonnage : 266 Méch/s
Ecran : écran LCD couleur TFT 2,4 pouces, résolution d'onde verticale, 14 bits
Plage d'amplitude :< 10 MHz : 0-20 VPP,> 10 MHz : 0-10 VPP
Résolution d'amplitude : 1 mV
Stabilité d'amplitude : ± 5%/5h
Degré d'amplitude :< 10 MHz : ± 5 %,> 10 MHz : ± 10 %
Impédance de la sortie : 50Ω ±10%

Forme de sortie de signal: Sinus, rectangle, triangle, demi-onde, onde, augmentation/diminution exponentielle, pouls, bruit, Lorentz-plus, CMOS et bien plus encore

Type de produit: Générateur de fonction

Plage de fréquence: 15 MHz - 0.01 µHz

Formes de sortie de signal: Triangulaire
Rectangulaire
Signal
Sinusoïdale
Courbe de Lorenz
Arbitraire
Impulsion
Bruit

Gamme de fréquences sinus: 0 - 15 MHz

Facteur de distorsion harmonique sinus: < 0,8 %

Gamme de fréquences rectangle: 0 - 15 MHz

Temps de montée rectangulaire: < 25 ns

Plage de fréquence du triangle: 0 - 15 MHz

Gamme de fréquences ARB: 0 - 6 MHz

: d'usine (sans certificat)

Fonction vobulation: 0.01 Hz à 60 MHz

Mesure de fréquence externe: 1 Hz à 100 MHz

Dim.: (l x H) 194 mm x 69 mm

Nombre de canaux: 2 canaux

Fréquence (max.): 0.01 µHz

Fréquence (min.): 15 MHz

Spécificités: Avec fréquencemètre

Largeur: 194 mm

Hauteur: 69 mm

Alimentation électrique: 230 V/AC
alimentation réseau

Type: JT-JDS6600

Documents et téléchargements

Fiche technique

Fiche technique 2138351 JT-JDS6600 Générateur de fonction Joy-it 15 MHz - 0.01 µHz 2 canaux Triangulaire, Rectangulaire, Signal, Sinusoïdale, Co

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2138351 JT-JDS6600 Générateur de fonction Joy-it 15 MHz - 0.01 µHz 2 canaux Triangulaire, Rectangulaire, Signal, Sinusoïdale, Co

Description

Le JDS6600-Lite est un générateur de signaux à 2 canaux qui génère des signaux jusqu'à 15 MHz. Grâce à ses différentes formes de courbes (sinus, rectangle, triangle, impulsion, demi-onde, etc.), il peut être utilisé dans tous les secteurs de la technique de mesure. De plus, un compteur de fréquence à 1 canal est intégré. Avec une précision de ±20 ppm et une stabilité de ±1 ppm/3h, il offre une excellente qualité de signal et une grande flexibilité. Son grand écran couleur TFT 2,4" garantit une utilisation facile.
Le JDS6600 Lite est équipé d'un logiciel multilingue et peut communiquer en allemand, en anglais et en français.

Ce texte a été traduit par une machine.

Contenu de la livraison

Générateur de signaux JDS6600-LITE
2x bornes de signal BNC
Bloc d'alimentation

Description

Contenu de la livraison

Générateur de signaux JDS6600-LITE
2x bornes de signal BNC
Bloc d'alimentation

Souvent acheté ensemble

(^*Les prix indiqués s'entendent HT)

Ce produit

JT-JDS6600 Générateur de fonction Joy-it 15 MHz - 0.01 µHz 2 canaux Triangulaire, Rectangulaire, Signal, Sinusoïdale, Co

Conrad Electronic

108,33 €^*

VOLTCRAFT ML-10 Support pour cordons de mesure ML-10

Conrad Electronic

120,83 €^*

Pince ampèremétrique VOLTCRAFT VC585 VC585 numérique étalonné: d'usine (sans certificat) CAT III 600 V Affichage (nombre

Conrad Electronic

59,99 €^*

Prix total:

289,15 €^*

Souvent acheté ensemble

(^*Les prix indiqués s'entendent HT)

Ce produit

JT-JDS6600 Générateur de fonction Joy-it 15 MHz - 0.01 µHz 2 canaux Triangulaire, Rectangulaire, Signal, Sinusoïdale, Co

Conrad Electronic

108,33 €^*

VOLTCRAFT ML-10 Support pour cordons de mesure ML-10

Conrad Electronic

120,83 €^*

Pince ampèremétrique VOLTCRAFT VC585 VC585 numérique étalonné: d'usine (sans certificat) CAT III 600 V Affichage (nombre

Conrad Electronic

59,99 €^*

Prix total:

289,15 €^*

Quel type de Générateurs de fonction cherchez-vous ?

Générateur sinusoïdal

Accessoires

(^*Les prix indiqués s'entendent HT)

L'accessoire nécessaire est impératif pour pouvoir utiliser le produit conformément à la description

VOLTCRAFT Set de cordons de mesure BNC 0.80 m noir, rouge

Conrad Electronic

25,83 €^*

VOLTCRAFT ML-10 Support pour cordons de mesure ML-10

Conrad Electronic

120,83 €^*

VOLTCRAFT MHS4025 BEST Support de cordons de mesure MHS4025 argent

Conrad Electronic

19,99 €^*

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

JDS2915 Générateur de fonction à batterie, Générateur de fonction Joy-it 15 MHz - 0.01 µHz 2 canaux

Conrad Electronic

99,99 €^*

JT-JDS6600-B Générateur de signaux Joy-it 0 Hz - 60 MHz 2 canaux Triangulaire, Courbe de Lorenz, Impulsion, Bruit, Recta

Conrad Electronic

124,99 €^*

FG-1302 Générateur de fonction VOLTCRAFT 1 µHz - 30 MHz 2 canaux Arbitraire

Conrad Electronic

187,49 €^*

FG-1602 Générateur de fonction VOLTCRAFT 1 µHz - 60 MHz 2 canaux Arbitraire

Conrad Electronic

245,83 €^*

JT-OMS01 Oscilloscope, Générateur de signaux, Multimètre Joy-it 2 canaux

Conrad Electronic

112,49 €^*

DSO-LCR500 Oscilloscope, Générateur de signaux, Testeur de composants Joy-it 1 kHz - 100 kHz Triangulaire, Impulsion, Re

Conrad Electronic

63,33 €^*

JT-PSG9080-B Générateur de signaux Joy-it 0 MHz - 80 Hz 2 canaux Triangulaire, Courbe de Lorenz, Impulsion, Bruit, Recta

Conrad Electronic

232,50 €^*

Oscilloscope numérique VOLTCRAFT DSO-2104 100 MHz 4 canaux 1 Géch/s 80 kpts 8 bits mémoire numérique (DSO)

Conrad Electronic

212,50 €^*

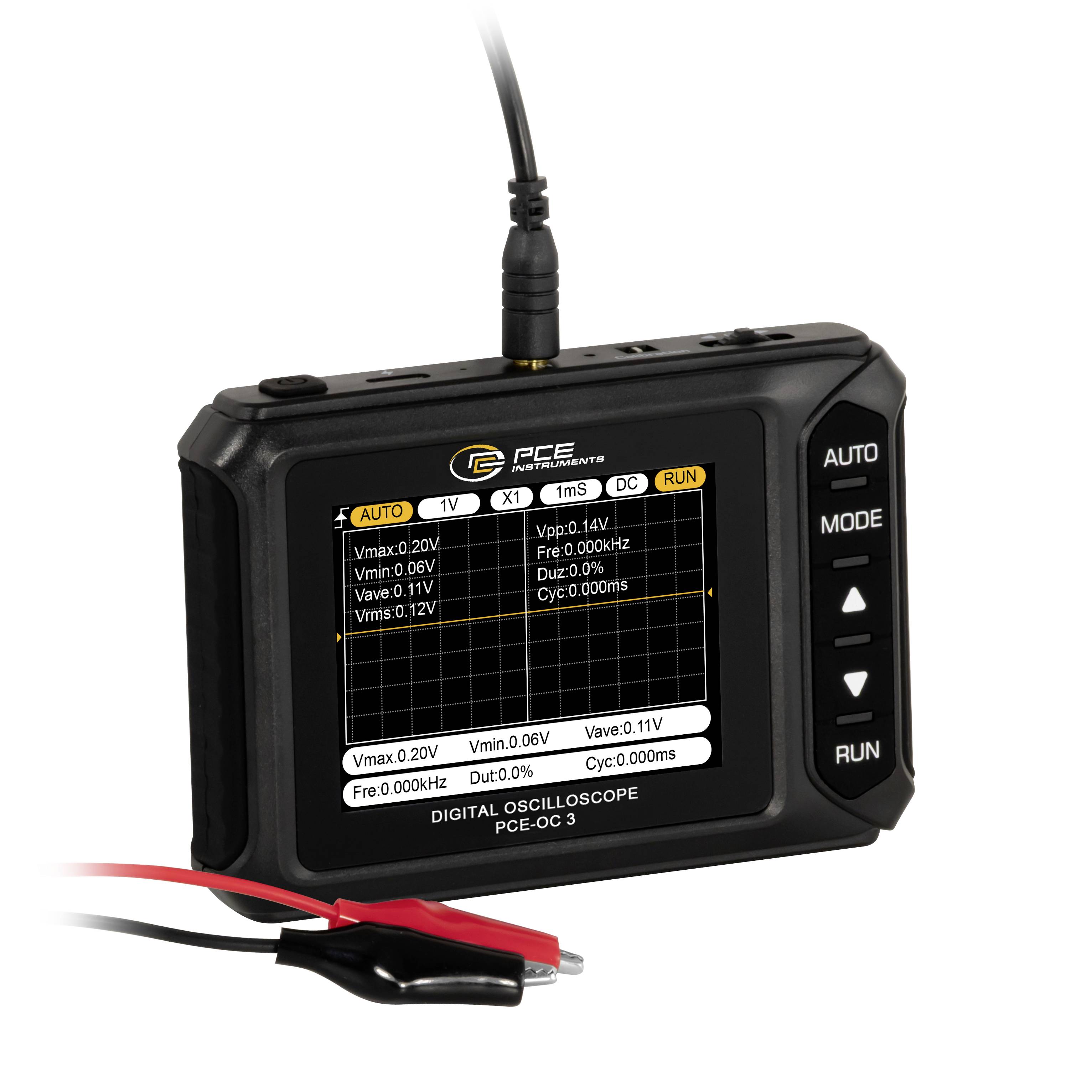

Oscilloscope numérique PCE Instruments PCE-OC 3 200 kHz 2.5 Méch/s appareil manuel

Conrad Electronic

43,33 €^*

Oscilloscope numérique PCE Instruments PCE-OC 6 100 MHz 1 Géch/s 30 kpts 240000 bits appareil manuel

Conrad Electronic

215,83 €^*

AFG-2005 Générateur de fonction GW Instek 0.1 Hz - 5 MHz 1 canal Arbitraire, Sinusoïdale, Rectangulaire, Bruit, Triangul

Conrad Electronic

254,17 €^*

GX 305 Générateur de fonction Metrix 0.001 Hz - 5 MHz Triangulaire, Rectangulaire, Sinusoïdale

Conrad Electronic

520,83 €^*

FG-30802T Générateur de fonction VOLTCRAFT 1 µHz - 80 MHz 2 canaux Arbitraire, Bruit, Impulsion, Rectangulaire, Sinusoïd

Conrad Electronic

882,50 €^*

Oscilloscope numérique VOLTCRAFT DSO-6204F 200 MHz 4 canaux 1 Géch/s 10 Mpts 8 bits mémoire numérique (DSO), générateur

Conrad Electronic

1 274,17 €^*

Oscilloscope numérique VOLTCRAFT ADO-5004 500 MHz 2.5 Géch/s 250 Mpts 12 bits mémoire numérique (DSO)

Conrad Electronic

2 240,83 €^*

Oscilloscope portatif VOLTCRAFT DSO-2072H 70 MHz 2 canaux 250 Méch/s 8 kpts 8 bits appareil manuel, générateur de foncti

Conrad Electronic

215,83 €^*

AFG-2105 Générateur de fonction GW Instek 0.1 Hz - 5 MHz 1 canal Arbitraire, Sinusoïdale, Rectangulaire, Bruit, Triangul

Conrad Electronic

324,17 €^*

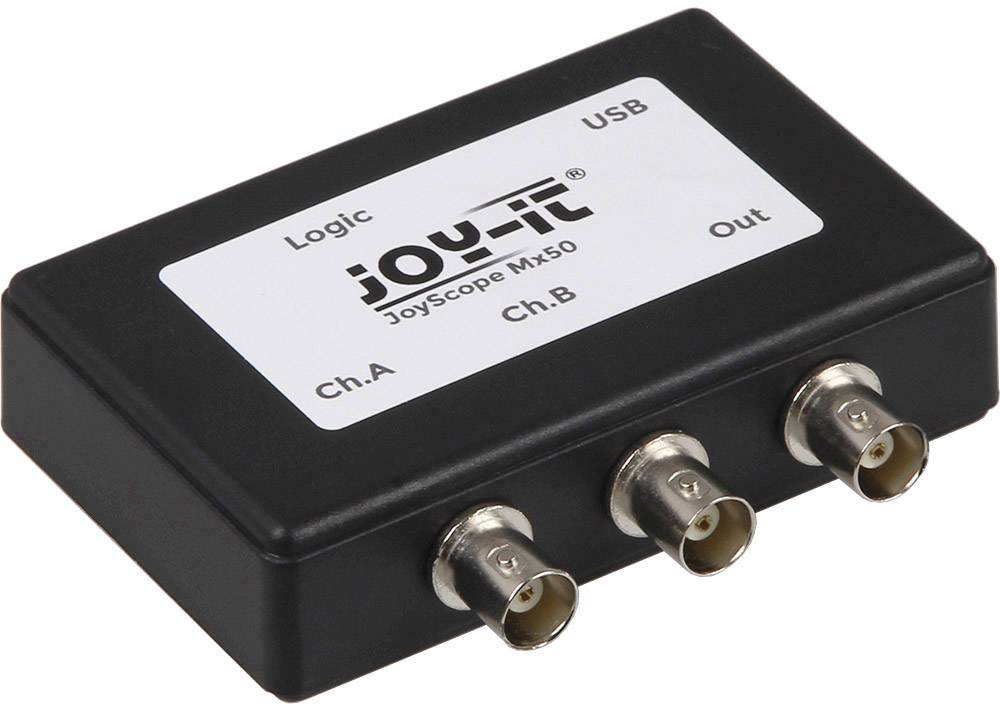

Oscilloscope USB Joy-it JT-ScopeMega50 15 MHz 2 canaux, 16 canaux 8 bits mémoire numérique (DSO), signal mixte (MSO), an
