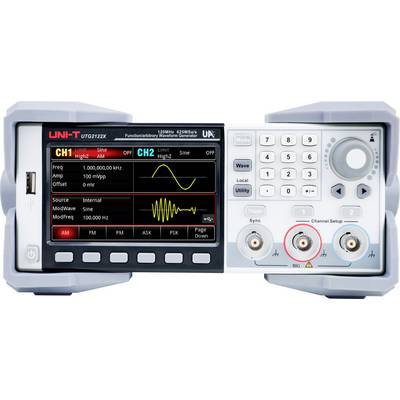

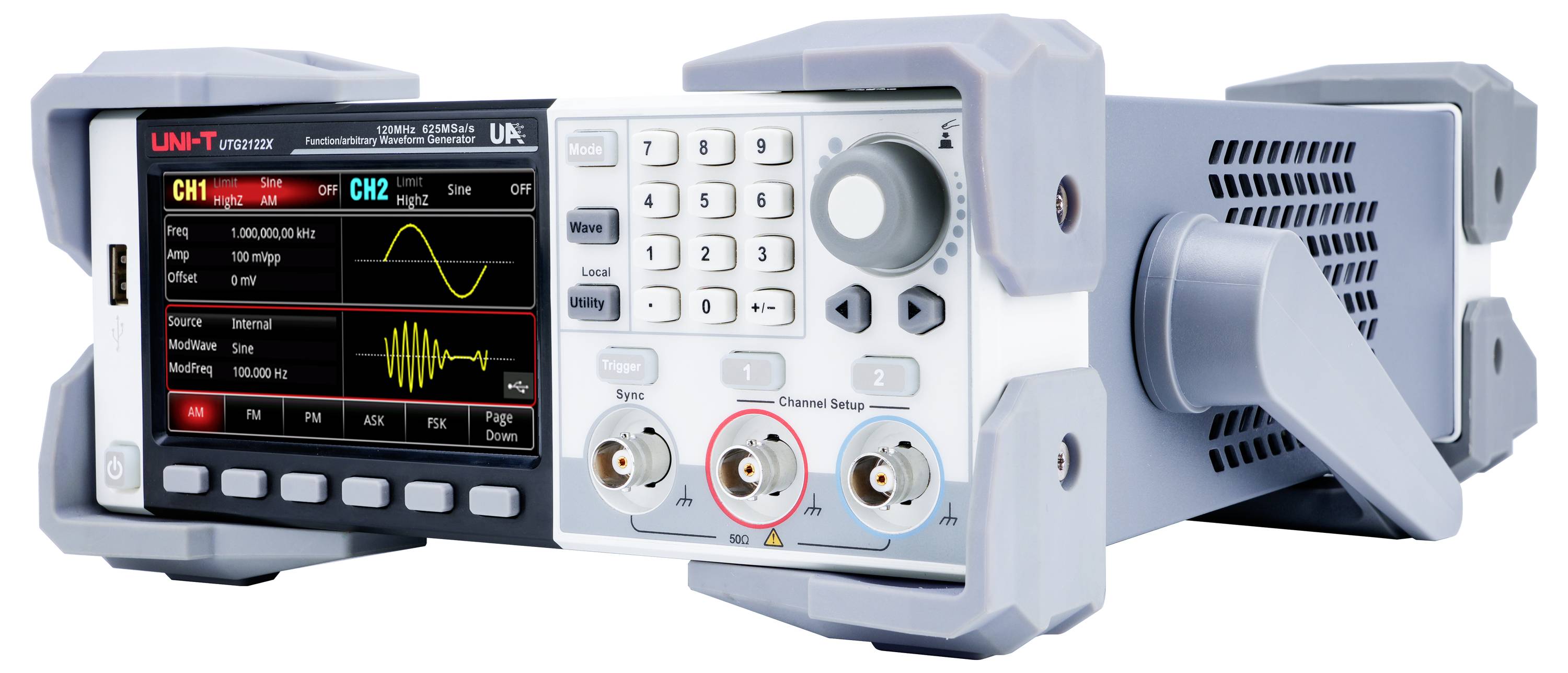

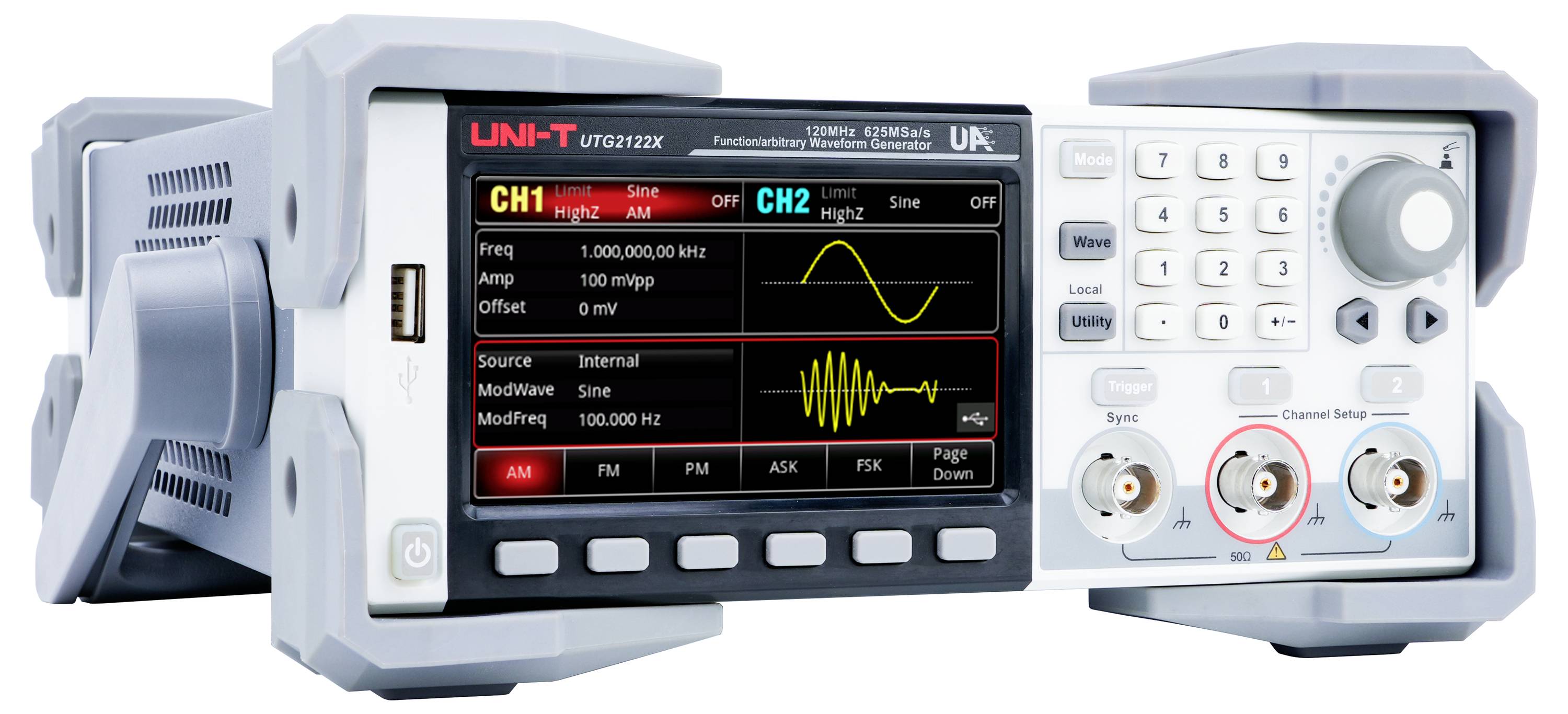

UTG2122X Générateur de fonction Uni-T 120 Hz (max) 2 canaux Arbitraire, Rectangulaire, Impulsion, Rampe, Bruit
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
887,50 €
3
2% = 21,66 €
865,84 €
5
3% = 30,27 €
857,23 €
10
4% = 36,03 €
851,47 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (887,50 € / unité(s))
887,50 €
HT
dont 0,42 € d’éco-part
Plus que 9 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Générateur de fonction arbitraire UNI-T UTG2122X 120MHz 2 canaux 625MS/s 64Mpts LCD TFT 4,3″
- - Max. Fréquence de sortie : 120 MHz
- - Taux d'échantillonnage : 625 Méch/s.
- - Résolution verticale : 16 bits
- - Canaux : 2
- - Longueur d'onde arbitraire : 64 Mpts
- - Ecran: LCD TFT 4,3″
Caractéristiques techniques
- Type de produit
Générateur de fonction
- Plage de fréquence
120 Hz (max)
- Formes de sortie de signal
Arbitraire
Rectangulaire
Impulsion
Rampe
Bruit
- Gamme de fréquences sinus
1 μHz bis 120 MHz
- Gamme de fréquences rectangle
1 μHz bis 50 MHz
d'usine (sans certificat)
- Modulation interne
2 MHz à 1 MHz
- Dim.
(l x H) 215 mm x 103 mm
- Poids
2.5 kg
- Nombre de canaux
2 canaux
- Fréquence (max.)
120 Hz
- Largeur
215 mm
- Hauteur
103 mm
- Alimentation électrique
alimentation réseau
- Type
UTG2122X
Documents et téléchargements
Fiche technique
Fiche technique 3400013 UTG2122X Générateur de fonction Uni-T 120 Hz (max) 2 canaux Arbitraire, Rectangulaire, Impulsion, Rampe, Bruit
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3400013 UTG2122X Générateur de fonction Uni-T 120 Hz (max) 2 canaux Arbitraire, Rectangulaire, Impulsion, Rampe, Bruit
Conseils d'utilisation et de sécurité 3400013 UTG2122X Générateur de fonction Uni-T 120 Hz (max) 2 canaux Arbitraire, Rectangulaire, Impulsion, Rampe, Bruit
Conseils d'utilisation et de sécurité 3400013 UTG2122X Générateur de fonction Uni-T 120 Hz (max) 2 canaux Arbitraire, Rectangulaire, Impulsion, Rampe, Bruit
Description
L'UTG2122X est un générateur de forme d'onde fonctionnelle/arbitraire basé sur la technologie Direct Digital Synthesis (DDS) qui garantit une sortie de forme d'onde précise et stable avec une résolution maximale de 1 μHz. Il offre une fréquence de sortie maximale de 120 MHz, un taux d'échantillonnage de 625 Méch/s et une résolution de 16 bits pour une génération de signal exacte. Avec 2 canaux, une longueur d'onde arbitraire de 64 Mpts et un écran tactile LCD TFT de 4,3″, l'UTG2122X offre une interface utilisateur intuitive et une excellente qualité de signal, idéal pour Ideal pour les tests et les applications d'apprentissage.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle

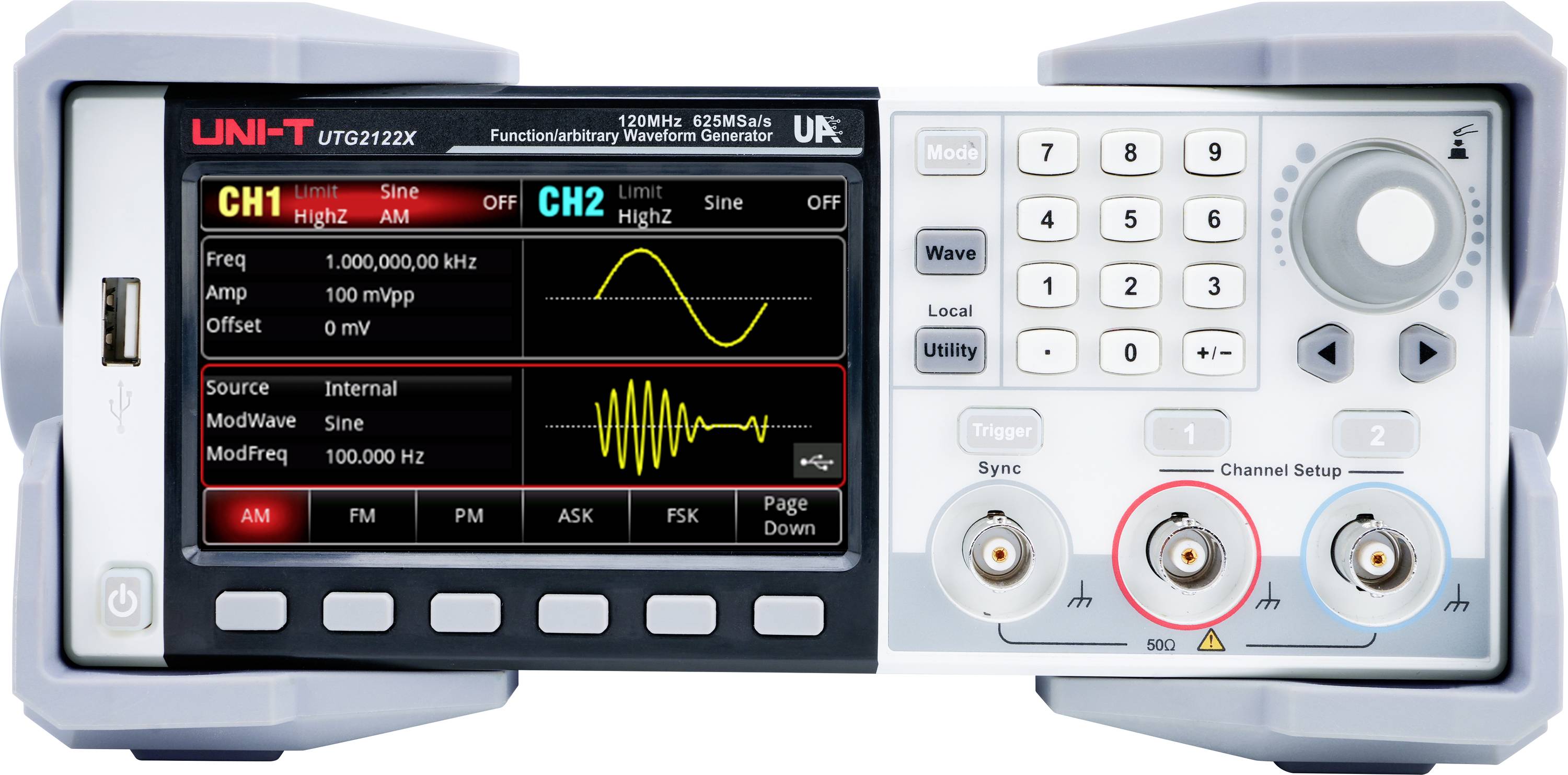

- - Écran tactile 4,3″ : écran haute résolution 4,3 pouces avec commande tactile pour une commande plus rapide et plus pratique de l'appareil.
- - Puissance équivalente sur les deux canaux : sortie haute avec une grande amplitude - les deux canaux offrent une amplitude totale de 20 Vpp pour des fréquences jusqu'à 20 MHz.

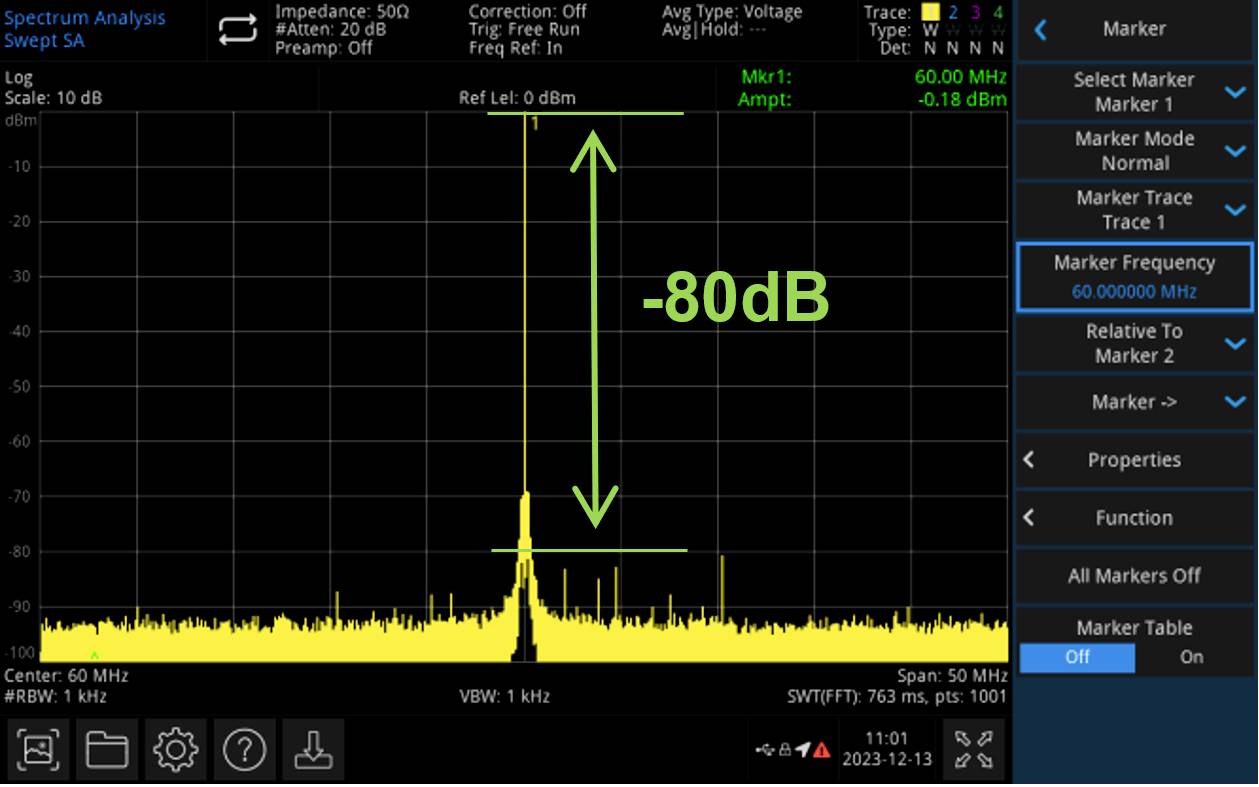

- - Faible distorsion : excellente distorsion harmonique avec une plage dynamique sans interférence de -80 dBc.

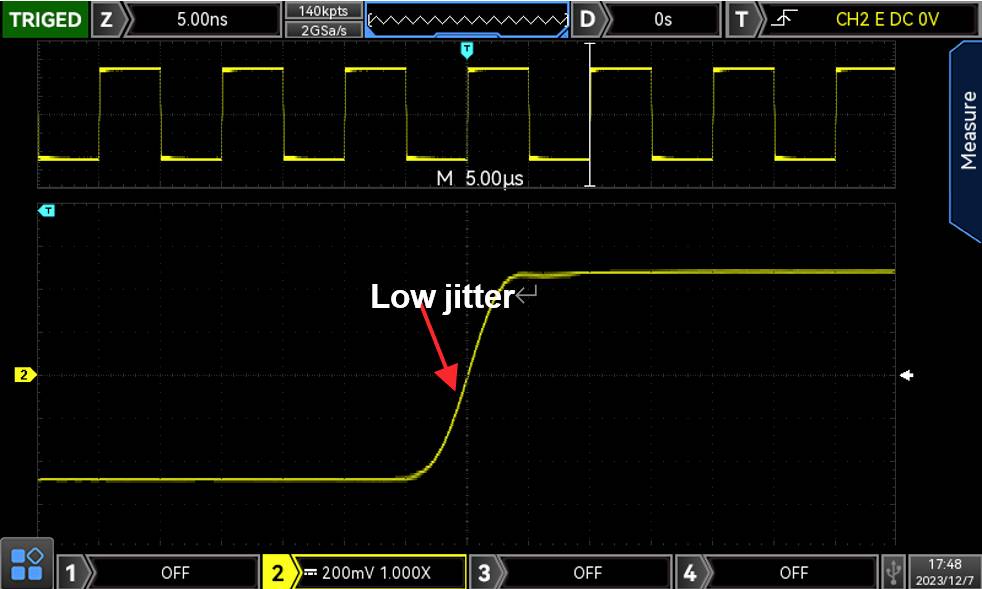

- - Faible gigue : la technologie de balayage numérique avancée garantit une sortie de signal stable et précise.

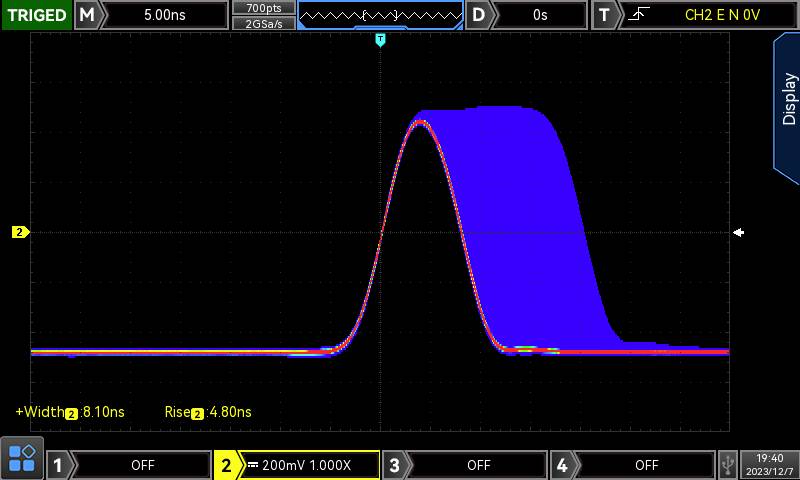

- - Commande rapide des bords : la nouvelle génération d'ondes d'impulsion dynamiques de haute précision offre une largeur d'impulsion minimale de 8 ns. La largeur d'impulsion est réglable avec un pas minimum de 100 ps et permet la génération d'ondes harmoniques plus élevées.
- - Écart signal/bruit élevé (SNR) : une petite superposition de signal avec un grand composant DC réduit le bruit de sortie et augmente la distance signal/bruit (SNR). (Le signal CH1 de l'illustration est généré par la série UTG2000X.)
- - Différents modes de modulation : prise en charge de 15 types de modulation, y compris AM, FM, PM, DSB-DG66:DG70AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM ET PWM.
- - Couplage de canaux : les signaux peuvent être combinés par fonction SUM ou par superposition de canaux pour produire des signaux SNR et des signaux multifréquence à double tonalité Dual.
- - Éditeur d'ondes arbitraires : l'éditeur d'ondes arbitraires permet de créer des formes d'ondes individuelles en insérant des ondes standard ou en les traant librement.
Contenu de la livraison
- - UTG2122X (2CH, 120 MHz)
- - Câble d'alimentation × 1
- - Câble USB × 1
- - Câble BNC-BNC × 1
- - Câble BNC avec pinces crocodiles rouges et noires × 1
- - Consignes de sécurité multilingues
- - Mode d'emploi
- - Certificat d'étalonnage
Avertissement
Autres modèles
- UTG2082X : fréquence de sortie 80 MHz, fréquence d'échantillonnage 625 Méch/s, résolution 16 bits, 2 canaux, longueur d'onde arbitraire 64 Mpts, écran tactile LCD TFT 4,3″.
- UTG2062X : fréquence de sortie 60 MHz, fréquence d'échantillonnage 625 Méch/s, résolution 16 bits, 2 canaux, longueur d'onde arbitraire 64 Mpts, écran tactile LCD TFT 4,3″.
