Oscilloscope numérique Rigol DS1104Z Plus 100 MHz 4 canaux 1 Géch/s 6 Mpts 8 bits mémoire numérique (DSO)

Un oscilloscope numérique affiche deux signaux sinusoïdaux sur un écran, entouré de nombreux boutons de commande et de connexions.

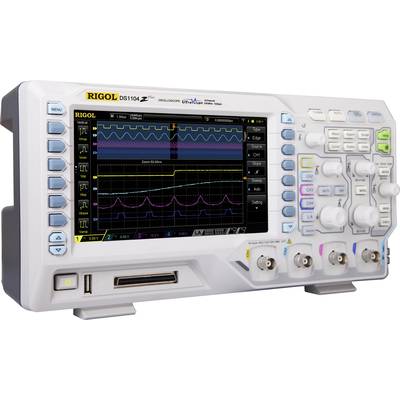

Un oscilloscope affiche deux signaux d'ondes sur l'écran. Les commandes et les connexions se trouvent sur la face avant de l'appareil.
Vue latérale d'un dispositif technique avec un boîtier gris, des grilles de ventilation et plusieurs boutons bleus sur le côté droit.
1/3
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
25 pièce(s)
Vente et expédition :
Conrad ElectronicCGV
Total (605,00 € / unité(s))
605,00 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,85 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Cet article est réservé aux clients professionnels. Merci de vous connecter à votre compte.

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Oscilloscope numérique DS1104Z Plus

  • Largeur de bande : 100 MHz
  • 4 canaux analogiques
  • MSO
  • Technologie UltraVision
  • 4 fonctions de mesure comprises
  • Interface USB
  • Écran couleur TFT de 17,78 cm

Caractéristiques techniques

  • Jusqu'à 24 Mpts en mode 1 canal
  • Jusqu'à 6 Mpts en mode 3/4 canaux
Type de produit

Oscilloscope numérique

Bande passante

100 MHz

Fréquence d'échantillonage par canal

1 Géch/s

Affichage

TFT couleur

Résolution

8 bits

Taille de l'écran

17,78 cm

Spécificités

mémoire numérique (DSO)

Base de temps

5 ns - 50 s/div

Nombre d’entrées analogiques max.

4

d'usine (sans certificat)

Catégorie de mesure

CAT I

CAT II 300 V

Déviation verticale

1 mV - 10 V/div

Impédance d'entrée

1 MΩ

Borne d'entrée

AC, DC, GND

Tension d'entrée

300 V

Alim.

115 V/AC ; 230 V/AC

Dim.

(L x l x H) 122 x 313 x 161 mm

Poids

3.2 kg

Ecran

800 x 480 pixels pixels

Largeur

313 mm

Hauteur

161 mm

Longueur

122 mm

Interfaces

USB

USB-Host

Ethernet

Profondeur de mémoire par canal

6 Mpts

Type

DS1104Z Plus

Profondeur

122 mm

Documents et téléchargements

Fiche technique

Fiche technique 1392193 Oscilloscope numérique Rigol DS1104Z Plus 100 MHz 4 canaux 1 Géch/s 6 Mpts 8 bits mémoire numérique (DSO)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1392193 Oscilloscope numérique Rigol DS1104Z Plus 100 MHz 4 canaux 1 Géch/s 6 Mpts 8 bits mémoire numérique (DSO)

Conseils d'utilisation et de sécurité 1392193 Oscilloscope numérique Rigol DS1104Z Plus 100 MHz 4 canaux 1 Géch/s 6 Mpts 8 bits mémoire numérique (DSO)

Description

Le modèle DS1104Z Plus est un oscilloscope numérique 100 MHz à 4 canaux aux caractéristiques exceptionnelles. Équipé des commandes LAN et USB, ainsi que de nombreuses fonctions mathématiques.
Le modèle DS1074Z Plus possède de très nombreuses fonctions et des caractéristiques spéciales intégrées.
En fonction de vos besoins, il est possible d'ajouter d'autres fonctions à l'aide d'une clé logicielle. Ainsi, les performances de l'oscilloscope restent toujours au meilleur niveau, même si vos besoins en matière de mesure évoluent.
Les résultats des mesures peuvent être enregistrés sur une clé USB (en option) par le biais du port USB situé à l'avant de l'appareil, ou transférés vers un ordinateur grâce au port USB placé à l'arrière.
Le grand écran couleur TFT 17,78 cm permet de visualiser tous les détails.
La fréquence d'échantillonnage est de 500 MSa/s pour chaque voie, elle peut atteindre 1 Géch/s en fonctionnement à un seul canal.
La technologie UltraVision permet la représentation des zones de signal qui se chevauchent en fonction de l'intensité et offre une profondeur de mémoire de 24 Mpts pour une représentation détaillée des signaux.
Ces fonctionnalités font du DS1104Z Plus un appareil de mesure hors du commun, capable de s'adapter à vos exigences de mesure.

Modèle

  • Les 4 fonctions spéciales en option comme l'extension de mémoire, le déclencheur et décodeur de bus série, l'option de déclencheur avancé ou l'enregistrement en temps réel sont désormais inclus dans le pack gratuit BND-MSO/DS1000Z.
  • Le pack BND-MSO/DS1000Z comprend les options suivantes :
  • SA-DS1000Z (outils de décodage et de déclenchement pour bus sériels RS232/UART, I2C et SPI)
  • MEM-DS1000Z (extension de mémoire jusqu'à 24 Mpts)
  • REC-DS1000Z (fonction d'enregistrement pour l'enregistrement en temps réel et la restitution de formes d'ondes)
  • AT-DS1000Z (fonctions de déclenchement avancées pour les bus sériels RS232/UART, I2C et SPI, Runt, Windows, Nth Edge, Delay, Time Out).

Contenu de la livraison

  • 4 sondes passives RP2200 (200 MHz)
  • Câble d'alimentation
  • Câble USB
  • Mode d’emploi
  • Certificat d'étalonnage.
  • BND-MSO/DS1000Z

Avertissement

Mode d’emploi pas disponible en Français.
Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.
