Name: Phoenix Contact MINI MCR-2-U-UI 2902019 Amplificateur-séparateur 1 pc(s)
Brand: Phoenix Contact
SKU: 2140983
Availability: InStock

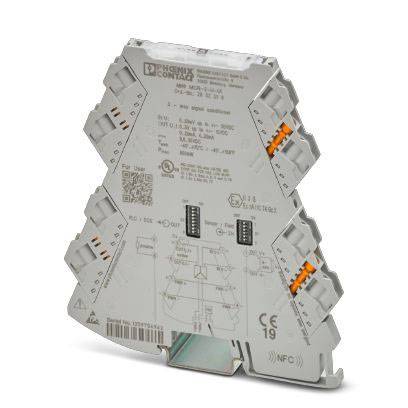

Un module de séparation et de conversion de signaux. Il relie différentes lignes de signaux ; Couleur : gris avec des éléments orange.

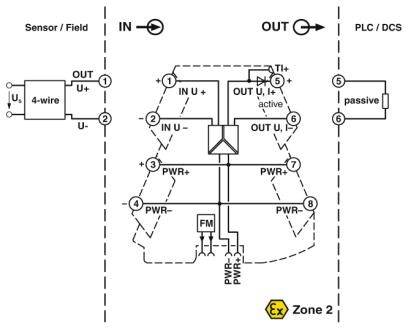

'Schéma de circuit d'un isolateur de boucle de courant entre le capteur/terrain et l'API/système de contrôle distribué en zone 2. Montre le raccordement à 4 fils et à 2 fils passif.'

Diagramme 'FM POWER' : L'entrée conduit à un amplificateur 'FM POWER' avec deux sorties, identifiées comme 'U' et 'U,I', qui mènent à la sortie.

1/3

Photo non contractuelle

Type de produit

Amplificateur-séparateur

Signal d'entrée max. (tension)

33 V

Type

MINI MCR-2-U-UI

Dim.

(L x l x H) 119.2 x 6.2 x 109.81 mm

Connexion

raccord à vis

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le lun. 2 novembre

50 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (270,83 € / unité(s))

270,83 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Indice de protection : IP20 (non évalué par UL)
Puissance absorbée : ≤ 800 mW (pour IOUT = 20 ma, 9,6 V DC, 600 Ω de charge)
Longueur de dénudage : 10 mm
Section de conducteur AWG: 24... 12 (flexible)
Nombre de canaux : 1
Degré de pollution : 2
Catégorie de surtension : II
Matériau du boîtier : PBT
Couleur : gris
Courant de sortie max. : 22 mA
Charge de charge/sortie sortie de courant : ≤ 600 Ω (à 20 ma)
Tension d'isolation de référence: 300 V
Position de montage: indifférente
Nombre d'entrées : 1
Nombre de sorties : 1
Charge de charge/puissance sortie tension : ≥ 10 kΩ

Type: MINI MCR-2-U-UI

Type de produit: Amplificateur-séparateur

Signal d'entrée max. (tension): 33 V

Dim.: (L x l x H) 119.2 x 6.2 x 109.81 mm

Connexion: raccord à vis

Signal de sortie (Courant): 22 mA

Tension de fonctionnement: 9.6 - 30 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement min.: 9.6 V/DC

Signal d'entrée (Tension): mV- und V-Bereich

Résistance d'entrée: 10 kΩ

Contenu: 1 pc(s)

Largeur: 6.2 mm

Hauteur: 109.81 mm

Longueur: 119.2 mm

Consommation électrique: 25 mA

Température ambiante max.: +70 °C

Température ambiante min.: -40 °C

Tension d'alimentation (num.): 9.6 V/DC

Tension d'alimentation U(B): 9.6 V DC

Section câble flexible (max.): 1.5 mm²

Section de câble rigide (max.): 2.5 mm²

Section de câble flexible (min.): 0.2 mm²

Section min. de câble rigide: 0.2 mm²

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 2140983 Phoenix Contact MINI MCR-2-U-UI 2902019 Amplificateur-séparateur 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2140983 Phoenix Contact MINI MCR-2-U-UI 2902019 Amplificateur-séparateur 1 pc(s)

Description

Amplificateur de séparation 3 voies, avec entrée/sortie configurable, pour la séparation galvanique et la conversion de signaux analogiques dans les domaines mV et V unipolaire et bipolaire. Technique de vissage, configuration standard.
