Name: Phoenix Contact MINI MCR-SL-UI-2I-NC 2864176 1 pc(s)
Brand: Phoenix Contact
SKU: 740556
Availability: InStock

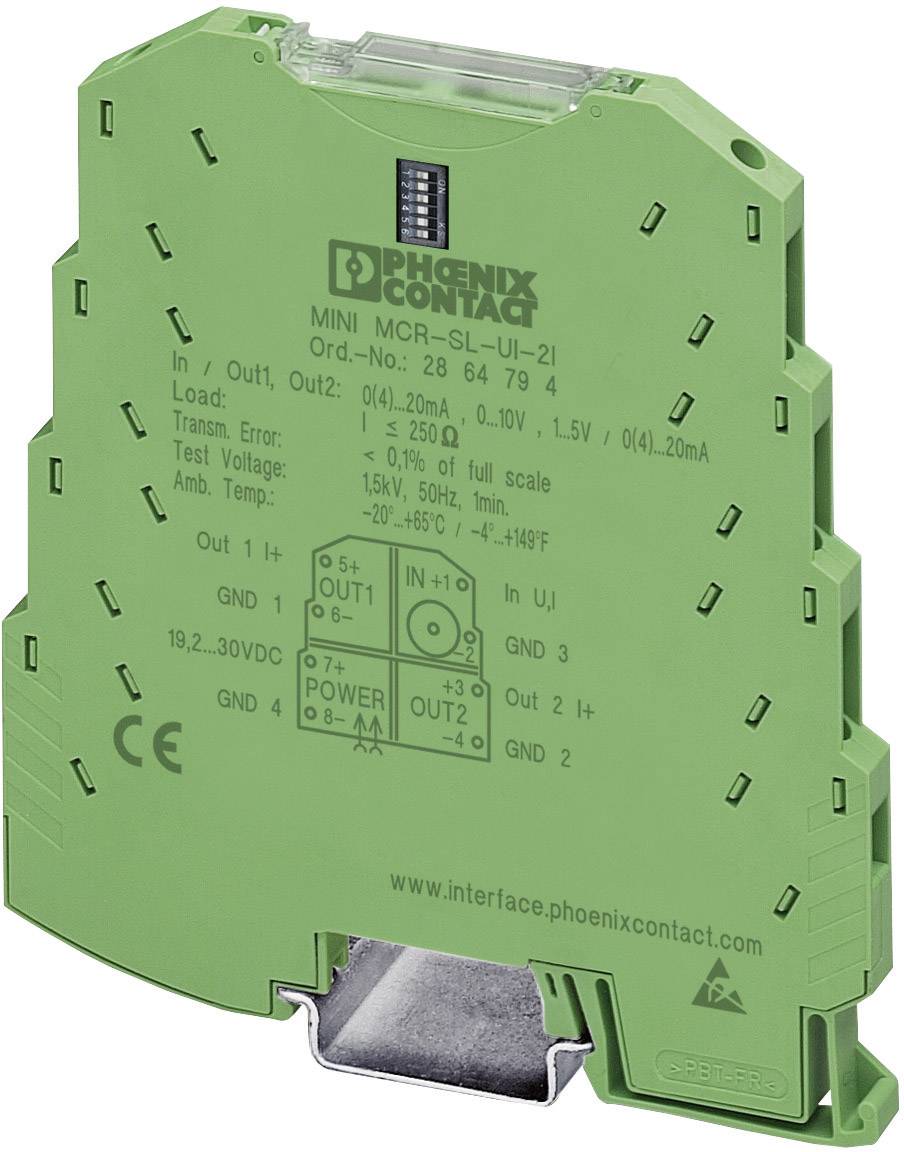

Un convertisseur d'interface vert de la marque Phoenix Contact. Les étiquettes indiquent la zone d'entrée et de sortie ainsi que la tension de test.

Signal d'entrée max. (Courant)

20 mA

Signal d'entrée max. (tension)

10 V

Type

MINI MCR-SL-UI-2I-NC

Dim.

(L x l x H) 102.5 x 6.2 x 93.1 mm

Connexion

raccord à vis

Fiche technique (PDF)

Livraison avant le ven. 2 octobre

2 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (337,50 € / unité(s))

337,50 €

Plus que 2 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Duplicateur de signal configurable

Alimentation en énergie via le pied (TBUS) possible
Amplificateur-séparateur ultra-compact pour l'isolation galvanique, la conversion, l'amplification, le filtrage et la duplication de signaux normalisés analogiques
Jusqu'à 8 combinaisons de signaux configurables via le sélecteur de codage (DIP)
Isolation 4 voies
Duplication d'un signal normalisé analogique sur deux sorties de courant

Caractéristiques techniques

Erreur de transmission: ≤ 0,2 % (de la valeur totale/finale)

Type: MINI MCR-SL-UI-2I-NC

Signal d'entrée max. (Courant): 20 mA

Signal d'entrée max. (tension): 10 V

Dim.: (L x l x H) 102.5 x 6.2 x 93.1 mm

Connexion: raccord à vis

Signal de sortie (Courant): 2 x 0 - 20 mA / 2 x 4 - 20 mA

Charge: ≤ 250 Ω (à 20 mA)

Signal d'entrée (Tension): 0 - 10 V / 1 - 5 V

Signal d'entrée (Courant): 0 - 20 mA / 4 - 20 mA

Résistance d'entrée: 100 kΩ

Contenu: 1 pc(s)

Largeur: 6.2 mm

Hauteur: 93.1 mm

Longueur: 102.5 mm

Consommation électrique: < 25 mA (Sortie de courant à 24 V/DC avec charge)

Température ambiante max.: +60 °C

Température ambiante min.: -20 °C

Tension d'alimentation (num.): 24 V/DC

Type: MINI MCR-SL-UI-2I-NC

Connexion: à visser

Signal de sortie: 2 x 0 - 20 mA / 2 x 4 - 20 mA

Signal d'entrée: 0 - 10 V / 1 - 5 V / 0 - 20 mA / 4 - 20 mA

Tension d'alimentation: 19,2 - 30 V/DC

Résistance d'entrée: env 100 kΩ

: Snap mounting support rail

: 6.2

: 93.1 mm

: 101.2 mm

: 0.6 W

: -20-60 °C

: Screw connection

: IP20

: None

UKCA: non pertinent

Documents et téléchargements

Fiche technique

Fiche technique 740556 Phoenix Contact MINI MCR-SL-UI-2I-NC 2864176 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 740556 Phoenix Contact MINI MCR-SL-UI-2I-NC 2864176 1 pc(s)

Description

Le duplicateur de signal à 4 voies MINI MCR-SL-UI-2I... au pas de 6,2 mm est utilisé pour l'isolation galvanique, la conversion, l'amplification et le filtrage des signaux normalisés standard.
Les signaux analogiques normalisés 0...20 mA, 4...20 mA, 0...10 V ou 1...5 V peuvent être choisis côté entrée ; côté sortie, deux sorties courant, réglables indépendamment et isolées galvaniquement, sont disponibles avec un signal de 0...20 mA ou 4...20 mA (isolation à 4 voies).
Les sélecteurs de codage (DIP) accessibles sur le côté du boîtier permettent de configurer les plages des signaux d'entrée et de sortie.
L'alimentation en tension (19,2 V DC à 30 V DC) peut s'effectuer via les bornes de raccordement des modules ou en association via le connecteur sur profilé.
