Phoenix Contact MINI MCR-2-CVCS-PT 2902065 Amplificateur-séparateur 1 pc(s)

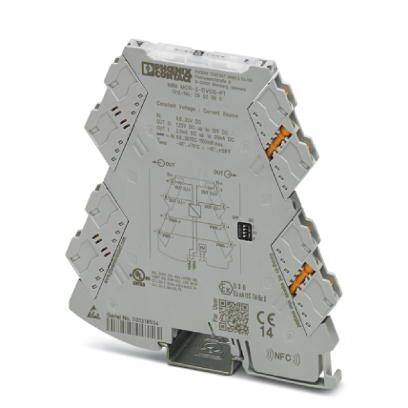

Un module relais gris triangulaire de Phoenix Contact, monté sur un rail métallique, avec des bornes de connexion et des détails techniques imprimés.
Diagramme avec entrée, sortie et trois segments : 'POWER', 'FM', et 'Ucv / Icc'. Il montre le flux de signal à travers un composant.

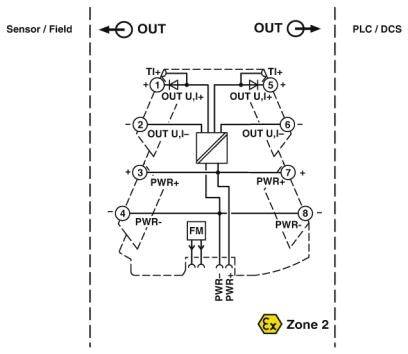

Schéma de câblage pour une connexion de capteur/terrain à deux sorties avec protection FM. Adapté aux applications en zone Ex 2.
1/3
Photo non contractuelle
Type de produit
Amplificateur-séparateur
Signal d'entrée max. (tension)
30 V
Type
MINI MCR-2-CVCS-PT
Dim.
(L x l x H) 119.2 x 6.2 x 109.81 mm
Connexion
Push-In
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Livraison avant le mar. 3 novembre
10 pièce(s)
Vente et expédition :
Conrad ElectronicCGV
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
129,16 €
3
2% = 9,45 €
126,01 €
5
3% = 22,05 €
124,75 €
10
4% = 52,40 €
123,92 €
Les remises sur volume varient selon les vendeurs
Nombre
Total (129,16 € / unité(s))
129,16 €
Livraison intracommunautaire (exonérée de TVA) HT
hors 8,99 €
dont 0,00 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Plus que 10 pièce(s) en stock !
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

  • Indice de protection : IP20 (non évalué par UL)
  • PUISSANCE ABSORBÉE< : 1,1 W (9,6 V DC)
  • Longueur de dénudage : 10 mm
  • Section de conducteur AWG: 24... 12 (flexible)
  • Degré de pollution : 2
  • Catégorie de surtension : II
  • Matériau du boîtier : PBT
  • Couleur : gris
  • Courant de sortie max. : 20 mA
  • Charge de charge/sortie sortie de courant : ≤ 600 Ω (20 ma)
  • Tension d'isolation nominale : 300 V (effective)
  • Position de montage: indifférente
Type

MINI MCR-2-CVCS-PT

Type de produit

Amplificateur-séparateur

Signal d'entrée max. (tension)

30 V

Dim.

(L x l x H) 119.2 x 6.2 x 109.81 mm

Connexion

Push-In

Signal de sortie (tension)

1.25 V DC ...10 V DC

Signal de sortie (Courant)

2.5 mA ... 20 mA

Tension de fonctionnement

9.6 - 30 V/DC

Tension de fonctionnement max.

30 V/DC

Tension de fonctionnement min.

9.6 V/DC

Signal d'entrée (Tension)

9.6 V/DC - 30 V/DC

Contenu

1 pc(s)

Configuration

Interrupteur DIP

Largeur

6.2 mm

Hauteur

109.81 mm

Longueur

119.2 mm

Consommation électrique

42 mA

Température ambiante max.

+70 °C

Température ambiante min.

-40 °C

Tension d'alimentation U(B)

9.6 V DC ... 30 V DC

Section câble flexible (max.)

2.5 mm²

Section de câble rigide (max.)

2.5 mm²

Section de câble flexible (min.)

0.14 mm²

Section min. de câble rigide

0.14 mm²

UKCA

oui

Documents et téléchargements

Fiche technique

Fiche technique 2225456 Phoenix Contact MINI MCR-2-CVCS-PT 2902065 Amplificateur-séparateur 1 pc(s)

Fiche technique 2225456 Phoenix Contact MINI MCR-2-CVCS-PT 2902065 Amplificateur-séparateur 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2225456 Phoenix Contact MINI MCR-2-CVCS-PT 2902065 Amplificateur-séparateur 1 pc(s)

Description

source d'alimentation/tension constante avec technologie de connexion enfichable, tension d'entrée 9,6 V DC... 30 V DC. Tension de sortie 1,25 V DC...10 V DC ou courant de sortie 2,5 ma... 20 ma réglable. Configurable par commutateur DIP. Technique de connexion Push-in.

Ce texte a été traduit par une machine.
