Name: Phoenix Contact MINI MCR-2-CVCS 2902064 Amplificateur-séparateur 1 pc(s)
Brand: Phoenix Contact
SKU: 2225455
Availability: InStock

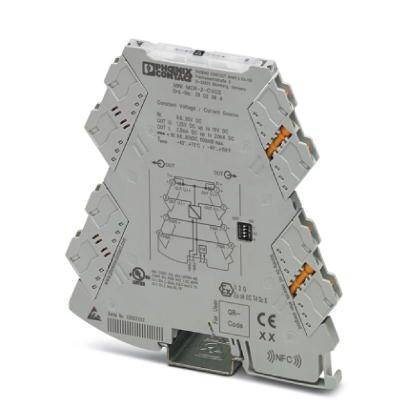

Un convertisseur de signal électrique gris, montable sur rail DIN, avec plusieurs bornes de connexion et des étiquettes techniques.

Schéma bloc d'un amplificateur avec signal d'entrée (IN) et signal de sortie (OUT), ainsi que des sections pour l'alimentation ('Power'), la modulation de fréquence ('FM') et la tension ('Ucv', 'Icc').

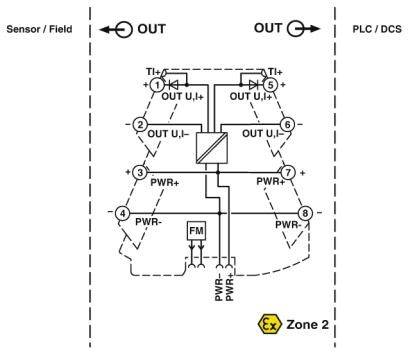

Diagramme d'une barrière de séparation sécurisée pour la zone 2. Montre les connexions du capteur à l'API/DCS, avec des bornes positives et négatives.

1/3

Photo non contractuelle

Type de produit

Amplificateur-séparateur

Signal d'entrée max. (tension)

30 V

Type

MINI MCR-2-CVCS

Dim.

(L x l x H) 119.2 x 6.2 x 109.81 mm

Connexion

raccord à vis

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le lun. 2 novembre

14 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (133,33 € / unité(s))

133,33 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Indice de protection : IP20 (non évalué par UL)
PUISSANCE ABSORBÉE< : 1,1 W (9,6 V DC)
Longueur de dénudage : 10 mm
Section de conducteur AWG: 24... 12 (flexible)
Degré de pollution : 2
Catégorie de surtension : II
Matériau du boîtier : PBT
Couleur : gris
Courant de sortie max. : 20 mA
Charge de charge/sortie sortie de courant : ≤ 600 Ω (20 ma)
Tension d'isolation nominale : 300 V (effective)
Position de montage: indifférente

Type: MINI MCR-2-CVCS

Type de produit: Amplificateur-séparateur

Signal d'entrée max. (tension): 30 V

Dim.: (L x l x H) 119.2 x 6.2 x 109.81 mm

Connexion: raccord à vis

Signal de sortie (tension): 1.25 V ... 10 V DC

Signal de sortie (Courant): 2.5 mA ... 20 mA

Tension de fonctionnement: 9.6 - 30 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement min.: 9.6 V/DC

Signal d'entrée (Tension): 9.6 V/DC - 30 V/DC

Contenu: 1 pc(s)

Configuration: Interrupteur DIP

Largeur: 6.2 mm

Hauteur: 109.81 mm

Longueur: 119.2 mm

Consommation électrique: 42 mA

Température ambiante max.: +70 °C

Température ambiante min.: -40 °C

Tension d'alimentation U(B): 9.6 V DC ... 30 V DC

Section câble flexible (max.): 1.5 mm²

Section de câble rigide (max.): 2.5 mm²

Section de câble flexible (min.): 0.2 mm²

Section min. de câble rigide: 0.2 mm²

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 2225455 Phoenix Contact MINI MCR-2-CVCS 2902064 Amplificateur-séparateur 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2225455 Phoenix Contact MINI MCR-2-CVCS 2902064 Amplificateur-séparateur 1 pc(s)

Description

source d'alimentation/tension constante avec technologie de connexion enfichable, tension d'entrée : 9,6 V DC... 30 V DC. Tension de sortie : 1,25 V... 10 V DC ou courant de sortie : 2,5 ma... 20 ma réglable. Configurable par commutateur DIP. Technique de vissage.

Ce texte a été traduit par une machine.
