Name: Phoenix Contact REL-MR- 24DC/21-21 Relais miniature Tension nominale: 24 V/DC 2 inverseurs (RT) Piece 10 pc(s)
Brand: Phoenix Contact
SKU: 3580391
Price: 38.99 EUR
Availability: InStock

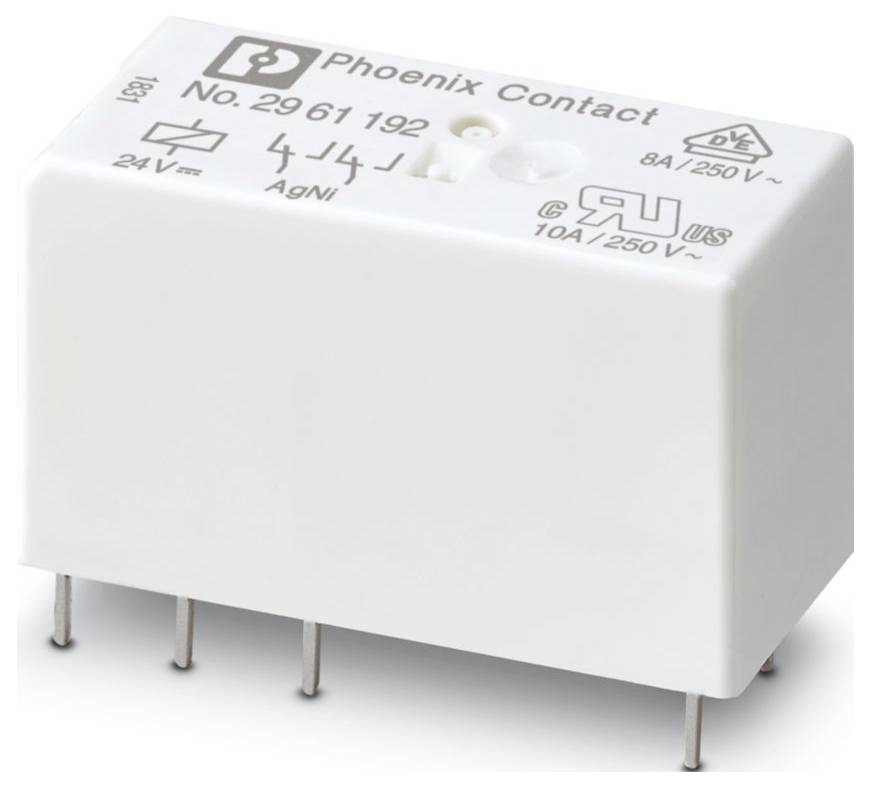

Un relais Phoenix Contact blanc avec les broches orientées vers le bas, affichant les spécifications « N° 2961192 », « 8A/250V~ », « 24V= », « AgNi ».

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Relais miniature

Type de contact

2 inverseurs (RT)

Tension nominale

24 V/DC

Tension de contact (max.)

250 V DC/AC

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison le lun. 16 novembre

28 Paquet(s)

Vente et expédition :

Conrad ElectronicCGV

Nombre (taille du paquet 10 pc(s))

Paquet(s)

Total (3,90 € / unité(s))

38,99 €

Prix TTC

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type de raccordement : connecteur / soudure
Largeur : 12,7 mm
Hauteur : 29 mm
Profondeur : 15,7 mm
Couleur : Blanc (RAL 9010)
Conditions ambiantes: Conditions environnementales
Type de protection : RT III
Température ambiante (fonctionnement): -40 °C ... à 85 °C
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Normes/réglementations: IEC 60664;EN 50178;EN 61810-1
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension III
Degré de pollution : 3
Position de montage: indifférente
Étiquette : ISA-S71.04. G3 Harsh Group;EN 60068-2-60
Puissance de perte maximale à condition nominale : 0,41 W
Mode de fonctionnement : 100 % ED
Plage de tension d'entrée: 15,6 V c.c. ... 59,52 V DC
Instructions de montage : empilable sans distance (>70 °C ≥ 2,5 mm)
Test du pollueur: Test du pollueur
Tension de commutation maximale : 250 V c.a./c.c.
Courant d'enclenchement maximal : 25 A (20 ms)
Isolation : isolation de base
État de maintenance des données : état de maintenance des données
Date de dernière maintenance des données: 15.01.2026
TENSION NOMINALE D'ENTRÉE UN : 24 V C.C.
Courant d'entrée typique à UN: 17 mA
Version contact : 2 changeurs
Courant de durée limite: 8 A
Commutation : commutation
Inclus dans le kit : 2903334 RIF-1-RPT-LDP-24DC/2X21
Durée de vie mécanique : 3 x 107 jeux de commutation
Tension d'essai (enroulement/contact) : 5 kV c.a. (50 Hz, 1 min.)
Côté pathogène : côté pathogène
Comportement de commutation de l'entraînement : monostable
Entraînement (polarité) : non polaire
Temps de réponse typique: 7 ms
Temps de rechute typique: 3 ms
Résistance de bobine : 1440 Ω ±10 % (à 20 °C)
Type de contact de commutation: Contact simple
Matériel de contact : Agni
Tension de commutation minimale : 5 V (10 mA)
Courant de commutation minimal : 10 mA (5 V)
Puissance d'arrêt maximale (charge ohmique): 192 W (24 V DC); 96 W (48 V DC); 60 W (à 60 V DC); 44 W (à 110 V DC); 60 W (à 220 V DC); 2000 VA (250 V AC)
PUISSANCE DE COMMUTATION: 2 A (24 V (DC13)); 0,2 A (250 V (DC-13)); 3 A (24 V (AC15)) ; 3 A (120 V (AC15)); 3 A (250 V (AC15)))
Durée de vie électrique : voir diagramme
Tension d'essai (contact/contact) : 2,5 kV c.a. (50 Hz, 1 min.)
Tension d'essai (contact ouvert) : 1 kV (50 Hz, 1 min.)
Charge du moteur selon UL 508: 1/4 HP, 120 V c.a.;1/2 HP, 240 V c.a.

Type d'emballage: Piece

Type de produit: Relais miniature

Type: REL-MR- 24DC/21-21

Connexion: enficher
à souder

Tension de fonctionnement (min.): 15.6 V/DC

Tension de fonctionnement (max.): 59.52 V/DC

Temps de réponse: 7 ms

Temps de descente: 3 ms

Type de contact: 2 inverseurs (RT)

Matériau du contact: AgNi

Tension nominale: 24 V/DC

Tension de contact (max.): 250 V DC/AC

Puissance de coupure max.: 2000 VA

Puissance de la bobine: 0.41 W

Spécificités: enfichable

: RT III

Température max.: 85 °C

Température min.: -40 °C

Longueur: 15.7 mm

Largeur: 12.7 mm

Hauteur: 29 mm

Dim.: (L x l x H) 15.7 x 12.7 x 29 mm

Contenu: 10 pc(s)

Profondeur: 15.7 mm

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 3580391 Phoenix Contact REL-MR- 24DC/21-21 Relais miniature Tension nominale: 24 V/DC 2 inverseurs (RT) Piece 10 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3580391 Phoenix Contact REL-MR- 24DC/21-21 Relais miniature Tension nominale: 24 V/DC 2 inverseurs (RT) Piece 10 pc(s)

Description

Relais de puissance miniature enfichable, avec contact de puissance, 2 inverseurs, tension d'entrée 24 V c.c.

Ce texte a été traduit par une machine.

Description

Relais de puissance miniature enfichable, avec contact de puissance, 2 inverseurs, tension d'entrée 24 V c.c.

Ce texte a été traduit par une machine.
