Name: Siemens Relais à semi-conducteurs 3RF21902AA04 90 A Tension de contact (max.): 460 V/AC à commutation au zéro de tension
Brand: Siemens
SKU: 1430865
Availability: BackOrder

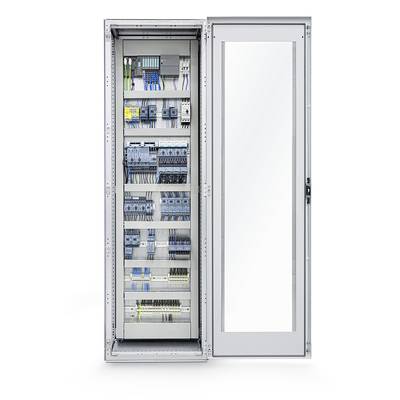

Un armoire électrique ouverte avec de nombreux composants électriques et câbles.

Diagramme d'un schéma de circuit électronique avec deux diodes antiparallèles entre les bornes 1L, 2T, A1+ et A2-.

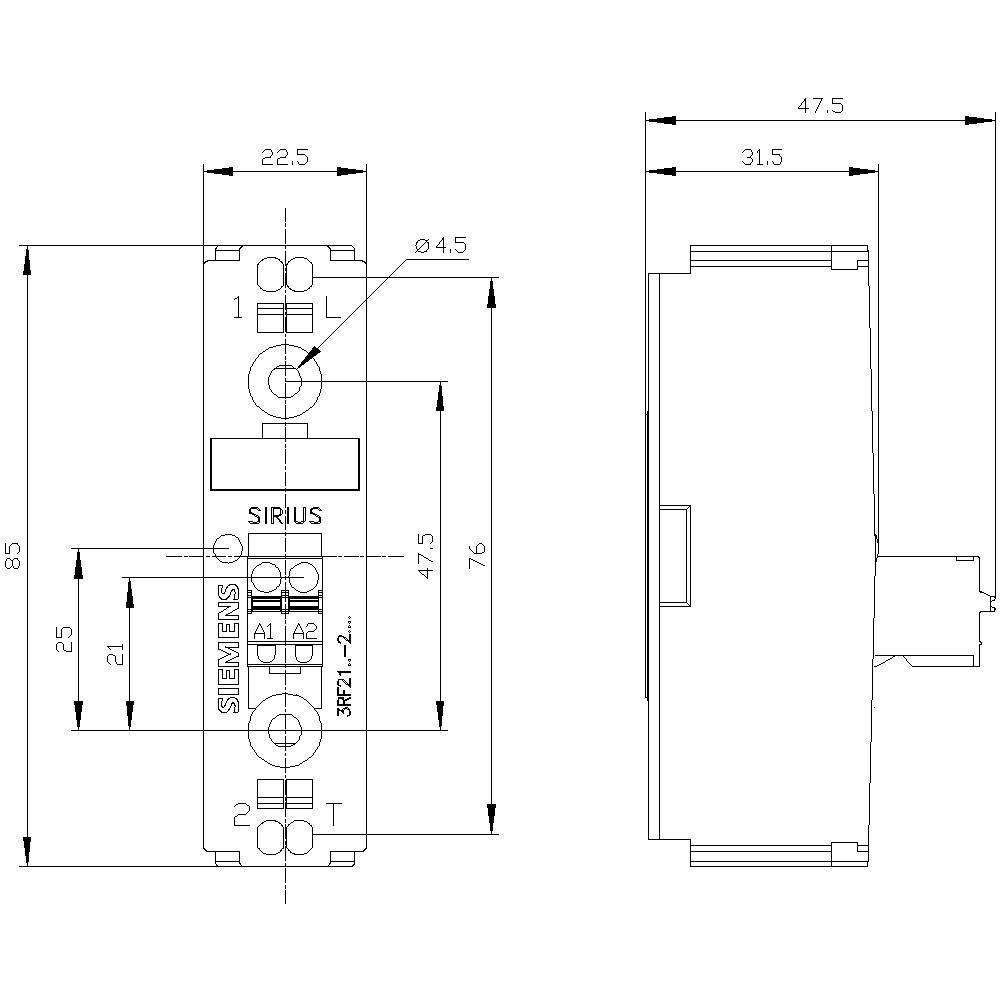

Dessin technique d'un relais Siemens SIRIUS avec vue de face et vue latérale. Dimensions : 47,5x85 mm. Connexions et dimensions présentées en détail.

1/3

Exemple d'application

Type d'emballage

Piece

Type de produit

Relais à semi-conducteurs

Tension de commande (min.)

15 V/DC

Tension de commande (max.)

24 V/DC

Tension de contact (max.)

460 V/AC

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le ven. 27 novembre

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (204,99 € / unité(s))

204,99 €

Prix TTC

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type d'emballage: Piece

Type de produit: Relais à semi-conducteurs

Type: 3RF2190-2AA04

Type de commutation: à commutation au zéro de tension

Connexion: borne à ressort

Tension de commande (min.): 15 V/DC

Tension de commande (max.): 24 V/DC

Gamme de tension de commande: 15 - 24 V/DC

Courant de commande (max.): 15 mA

Courant de choc (max): 1150 A

Tension de contact (min.): 48 V/AC

Tension de contact (max.): 460 V/AC

Courant de charge (max.): 90 A

Tension de sortie minimale: 48 V

Tension de sortie maximale: 460 V/AC

Courant de sortie (max.): 90 A

Type de contact: 1 NO (T)

Température min.: -25 °C

Température max.: +60 °C

: IP20

Largeur: 22.5 mm

Hauteur: 85 mm

Profondeur: 48 mm

Poids: 75 g

Conforme à la norme RoHS: oui

Courant continu (max.): 90 A

Contenu: 1 pc(s)

Tension nominale de commande: 24 V/DC

: 1

: VRAI

: 90 A

: DC

: 20 A

UKCA: non pertinent

Variantes(Les prix s'entendent TTC hors frais de port)

Courant de charge (max.)

Tension de commande (max.)

Tension de commande (min.)

Tension de sortie maximale

Tension de contact (max.)

Siemens Relais à semi-conducteurs 3RF21902AA04 90 A Tension de contact (max.): 460 V/AC à commutation au zéro de tension 1 pc(s)

Code produit :1430865

Livraison avant le ven. 27 novembre

Conrad Electronic

Ce produit

90 A

24 V/DC

15 V/DC

460 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

204,99 €^*

Siemens Relais à semi-conducteurs 3RF21202AA02 20 A Tension de contact (max.): 230 V/AC à commutation au zéro de tension 1 pc(s)

Code produit :1430807

Livraison avant le ven. 27 novembre

Conrad Electronic

20 A

24 V/DC

15 V/DC

230 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

51,99 €^*

Siemens Relais à semi-conducteurs 3RF21202AA04 20 A Tension de contact (max.): 460 V/AC à commutation au zéro de tension 1 pc(s)

Code produit :1430789

Livraison avant le ven. 27 novembre

Conrad Electronic

20 A

24 V/DC

15 V/DC

460 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

59,99 €^*

Siemens Relais à semi-conducteurs 3RF21202AA22 20 A Tension de contact (max.): 230 V/AC à commutation au zéro de tension 1 pc(s)

Code produit :1430780

Livraison avant le ven. 27 novembre

Conrad Electronic

20 A

230 V/AC

110 V/AC

230 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

144,99 €^*

Siemens Relais à semi-conducteurs 3RF21202AA24 20 A Tension de contact (max.): 460 V/AC à commutation au zéro de tension 1 pc(s)

Code produit :1430787

Livraison avant le ven. 27 novembre

Conrad Electronic

20 A

230 V/AC

110 V/AC

460 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

159,99 €^*

Siemens Relais à semi-conducteurs 3RF21202AA42 20 A Tension de contact (max.): 230 V/AC à commutation au zéro de tension 1 pc(s)

Code produit :1430775

Livraison avant le ven. 27 novembre

Conrad Electronic

20 A

30 V/DC

4 V/DC

230 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

51,99 €^*

Siemens Relais à semi-conducteurs 3RF21202AA45 20 A Tension de contact (max.): 600 V/AC à commutation au zéro de tension 1 pc(s)

Code produit :1430781

Livraison avant le ven. 27 novembre

Conrad Electronic

20 A

30 V/DC

4 V/DC

600 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

63,99 €^*

Siemens Relais à semi-conducteurs 3RF21502AA02 50 A Tension de contact (max.): 230 V/AC à commutation au zéro de tension 1 pc(s)

Code produit :1430900

Livraison avant le ven. 27 novembre

Conrad Electronic

50 A

24 V/DC

15 V/DC

230 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

61,99 €^*

Siemens Relais à semi-conducteurs 3RF21502AA04 50 A Tension de contact (max.): 460 V/AC à commutation au zéro de tension 1 pc(s)

Code produit :1430927

Livraison avant le ven. 27 novembre

Conrad Electronic

50 A

24 V/DC

15 V/DC

460 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

71,99 €^*

Siemens Relais à semi-conducteurs 3RF21502AA06 50 A Tension de contact (max.): 600 V/AC à commutation au zéro de tension 1 pc(s)

Code produit :1430946

Livraison avant le ven. 27 novembre

Conrad Electronic

50 A

24 V/DC

15 V/DC

600 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

219,99 €^*

Documents et téléchargements

Fiche technique

Fiche technique 1430865 Siemens Relais à semi-conducteurs 3RF21902AA04 90 A Tension de contact (max.): 460 V/AC à commutation au zéro de tension

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1430865 Siemens Relais à semi-conducteurs 3RF21902AA04 90 A Tension de contact (max.): 460 V/AC à commutation au zéro de tension

Description

Semiconductor relay, 1-phase 3RF2 Overall width 22.5 mm, 90 A 48-460 V / 24 V DC Spring-type terminal solid-state relay SIRIUS 3RF21 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
