Name: TAMS Elektronik 51-06106-01 KSM-A Commande de boucle de retournement accessoire
Brand: TAMS Elektronik
SKU: 3775678
Availability: InStock

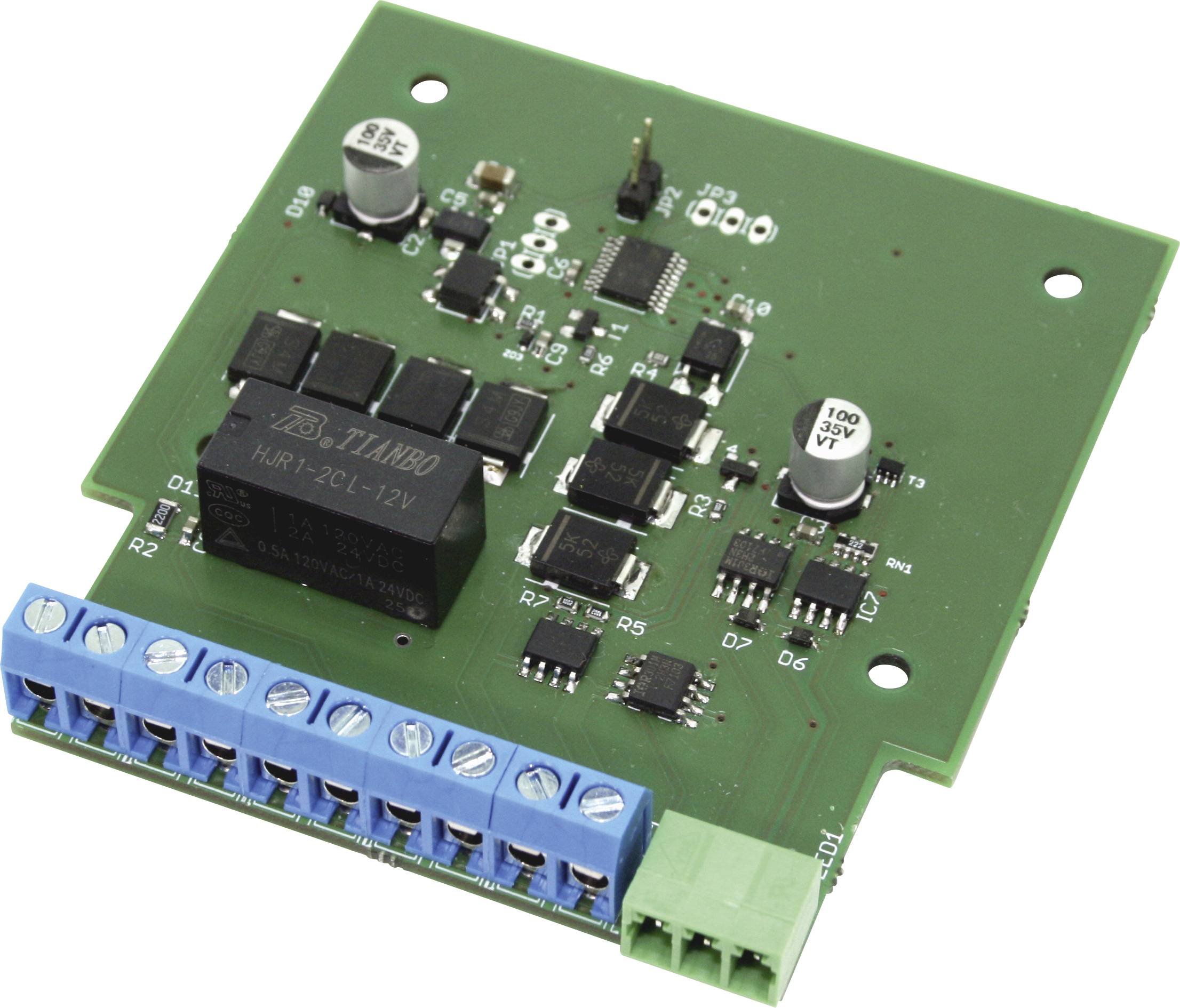

Carte de circuit électronique verte avec un bornier à vis bleu et des composants de relais noirs, présentés sur un fond blanc.

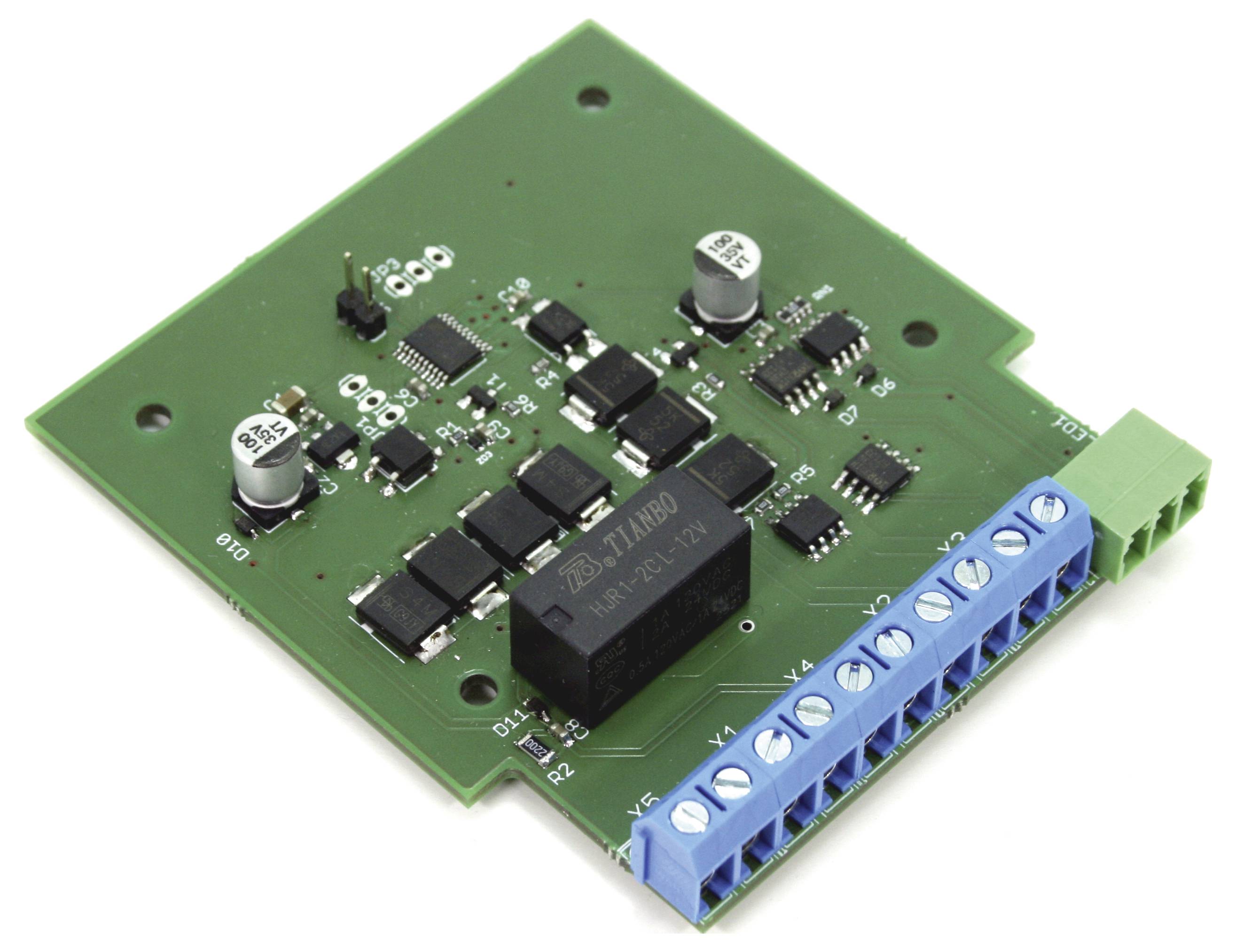

Carte de circuits électronique verte avec plusieurs puces, condensateurs et un connecteur à bornes à vis bleu pour le câblage.

1/2

EAN :

Ref. fabricant :

Code produit :

Livraison avant le jeu. 29 octobre

9 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (53,33 € / unité(s))

53,33 €

Plus que 9 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Sortie : 1 pour la connexion de signaux et/ou aiguillages
Caractéristiques électriques :
- Tension d'alimentation : transformateur à tension alternative ou bloc d'alimentation à tension continue. La partie de tension fixe du transformateur peut être utilisée pour alimenter l'installation.
Consommation électrique : max. 80 mA (sans consommateurs connectés)
- Courant maximal sur les rails: À l'intérieur de la boucle de balayage: 2 A Durée | 3 A Pointe (maximum 5 secondes)
Dimensions de la carte : env. 74 x 82 mm
Dimensions incluses Boîtier : env. 100 x 90 x 35 mm

Type de produit: Commande de boucle de retournement

Modèle: accessoire

Longueur: 100 mm

Largeur: 90 mm

Hauteur: 35 mm

Dim.: (L x l x H) 100 x 90 x 35 mm

Classe d'âge: à partir de 15 ans

UKCA: oui

Documents et téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3775678 TAMS Elektronik 51-06106-01 KSM-A Commande de boucle de retournement accessoire

Description

Fonction
- Contrôle du fonctionnement sans court-circuit de la boucle de balayage dans une installation analogique à courant continu.
- Commutation automatique des aiguillages pour l'entrée et la sortie et la polarité des rails. Convient pour l'utilisation de aiguillages avec entraînement à double bobine ou aiguillages moteurs.
- Section de sécurité entre la boucle de balayage et le reste de l'installation.
- Affichage LED de la position actuelle (prêt à entrer dans la boucle de balayage / sortie de la boucle de balayage).

Ce texte a été traduit par une machine.

Contenu de la livraison

1x module de boucle de balayage KSM-A, version : bloc de construction fini (circuit monté et testé)
1x cavalier pour régler le temps de commutation de l'aiguille raccordée
1x borne de raccordement à 3 broches pour le raccordement de l'aiguillage

Description

Contenu de la livraison

1x module de boucle de balayage KSM-A, version : bloc de construction fini (circuit monté et testé)
1x cavalier pour régler le temps de commutation de l'aiguille raccordée
1x borne de raccordement à 3 broches pour le raccordement de l'aiguillage
