Name: TAMS Elektronik 49-01137-01 KSM-3 Module de boucle de retournement accessoire
Brand: TAMS Elektronik
SKU: 3775671
Availability: InStock

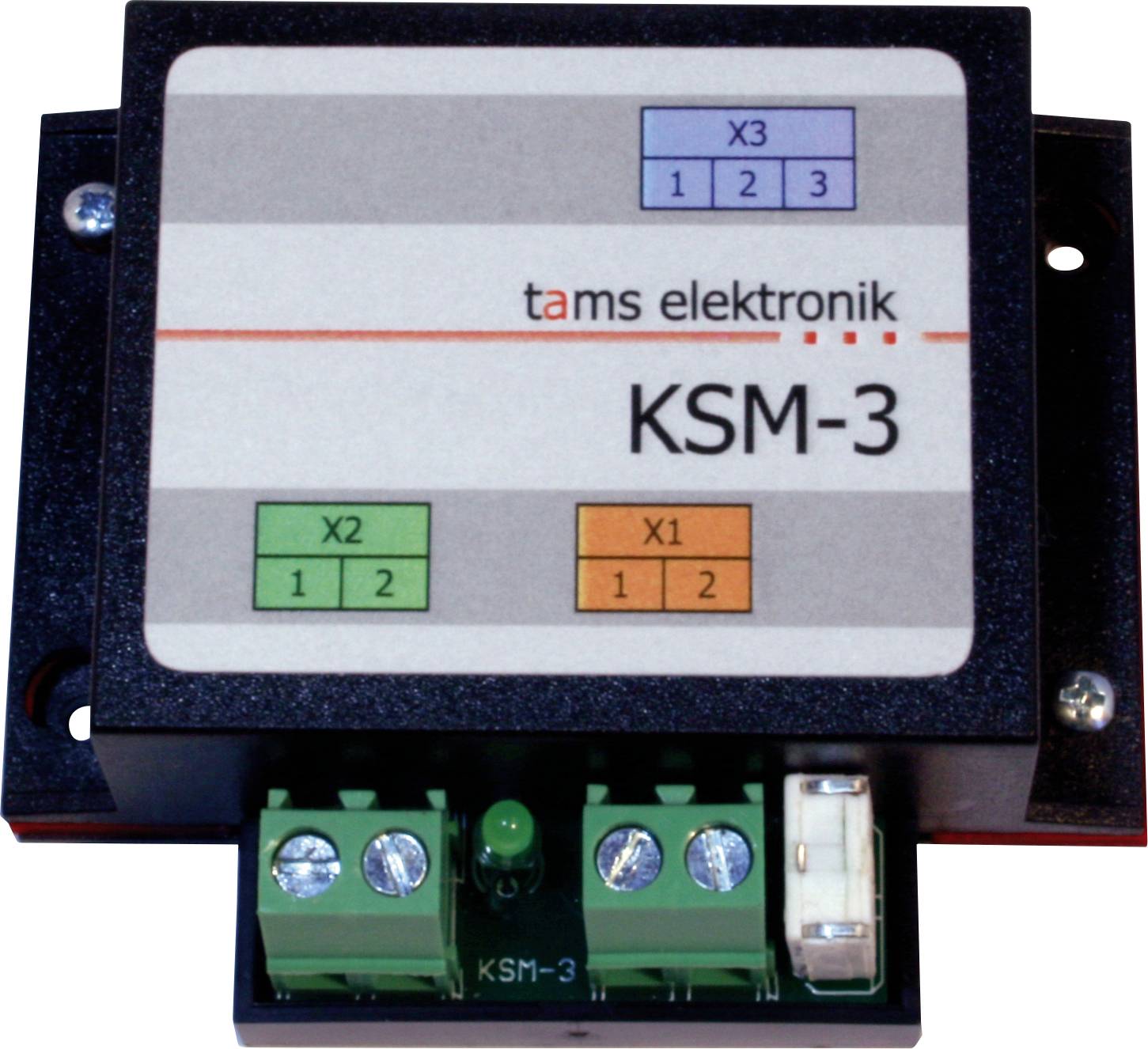

Photo d'un module électronique tams elektronik KSM-3 avec des connecteurs étiquetés X1, X2 et X3 et des bornes à vis.

EAN :

Ref. fabricant :

Code produit :

Livraison avant le jeu. 29 octobre

6 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (48,33 € / unité(s))

48,33 €

Plus que 6 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

TAMS Elektronik KSM-3 | Module de boucle de balayage pour installations numériques

Avec commande d'aiguillage intégrée.
Bras de court-circuit.
Pour les véhicules jusqu'à 8 A..

Caractéristiques techniques

Formats numériques : tous
Sorties de voie :
- 2 pour le raccordement des voies à l'intérieur de la boucle de balayage
- 2 pour le raccordement des voies en dehors de la boucle de balayage
Sortie d'aiguillage :
- Connexion d'un aiguillage en option
- Nombre : 1
- Pour le raccordement direct d'un aiguillage avec entraînement à double bobine
- Courant maximal: 1 A
Alimentation électrique : via les rails
Max. Courant de tous les véhicules dans la boucle de balayage: 8 A
Dimensions de la carte : 48 x 52 mm
Dimensions y compris boîtier : 70 x 60 x 25 mm

Type de produit: Module de boucle de retournement

Format numérique: Universel

Modèle: accessoire

Longueur: 70 mm

Largeur: 60 mm

Hauteur: 25 mm

Dim.: (L x l x H) 70 x 60 x 25 mm

Classe d'âge: à partir de 15 ans

UKCA: oui

Documents et téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3775671 TAMS Elektronik 49-01137-01 KSM-3 Module de boucle de retournement accessoire

Description

Principe de fonctionnement :
Le module de boucle de balayage KSM-3 modifie la polarité en quelques millisecondes dès qu'il détecte la chute de tension au passage au court-circuit lors de l'entrée ou de la sortie d'un train. Le KSM-3 réagit donc avant même que la tension ne s'effondre réellement à la suite du court-circuit. Pour garantir un réglage précis de la sensibilité aux courts-circuits, une LED sur la carte indique le réglage optimal.

Raccordement de l'aiguille (optinal) :
Le aiguillage peut être connecté au KSM-3 et est ensuite automatiquement commuté pour la sortie du train de la boucle de balayage. L'aiguillage peut également être posé à la main ou à l'aide de circuits externes. Vous pouvez ainsi, avant le départ, prédéfinir un sens de marche à l’intérieur de la boucle de retour.
Types d'aiguillages appropriés: Souples avec entraînement à double bobine ou aiguillages moteurs. Un adaptateur AMW plus supplémentaire est nécessaire pour raccorder les aiguillages moteurs.

Autres caractéristiques :
Convient pour les disques rotatifs.
- max. Nombre de locomotives dans la boucle de balayage : pas de limite
- min. Longueur de la boucle de balayage : 1 fois longueur de train
Courant max. de tous les véhicules au sein de la boucle de retour : 8 A
- Intégration dans la commande de l'installation : connexion possible de détecteurs de quai de voie externes ou de détecteurs RailCom à l'intérieur de la boucle de balayage
