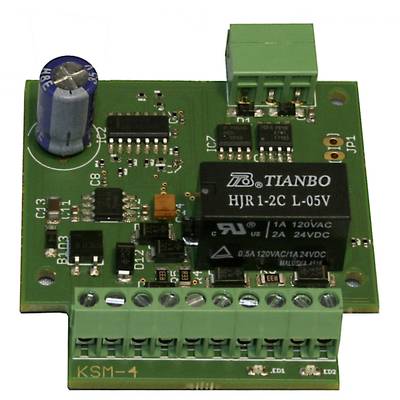

TAMS Elektronik 49-01146-01-C KSM-4 Module de boucle de retournement kit prêt à l'emploi

Le module de boucle de retour KSM-4 ajuste la polarité à l’intérieur de la boucle de retour en fonction de la position de l'aiguillage, de manière à ce qu’une fois le point de rupture dépassé, aucun court-circuit ne puisse se produire. Entre l'aiguillage et l'intérieur de la boucle de retour, chacune des zones de transition avec détecteurs d'occupation des voies intégrés est agencée (« rails capteurs »). Dès qu'un train de la boucle de retour entre dans l'une des deux zones de transition, l'aiguillage pour la sortie s’éteint et la polarité à l’intérieur de la boucle de retour s’ajuste.

L'aiguillage doit être branché sur le KSM-4 et commute automatiquement de la boucle de retour pour la sortie du train. Le KSM-4 dispose de deux entrées de commutation pour le branchement d'un bouton poussoir (ou d'un circuit comparable), de manière à pouvoir poser l'aiguillage de l'extérieur. Vous pouvez ainsi, avant le départ, prédéfinir un sens de marche à l’intérieur de la boucle de retour.
