Tektronix P6316 Pointe de touche 267 MHz 40 V - Conrad Electronic France | Conrad Electronic » All parts of success

Platform for Everything Technical *
Livraison express en 24h ou 48h
Large gamme de services et d'articles
Retours simples et garantis

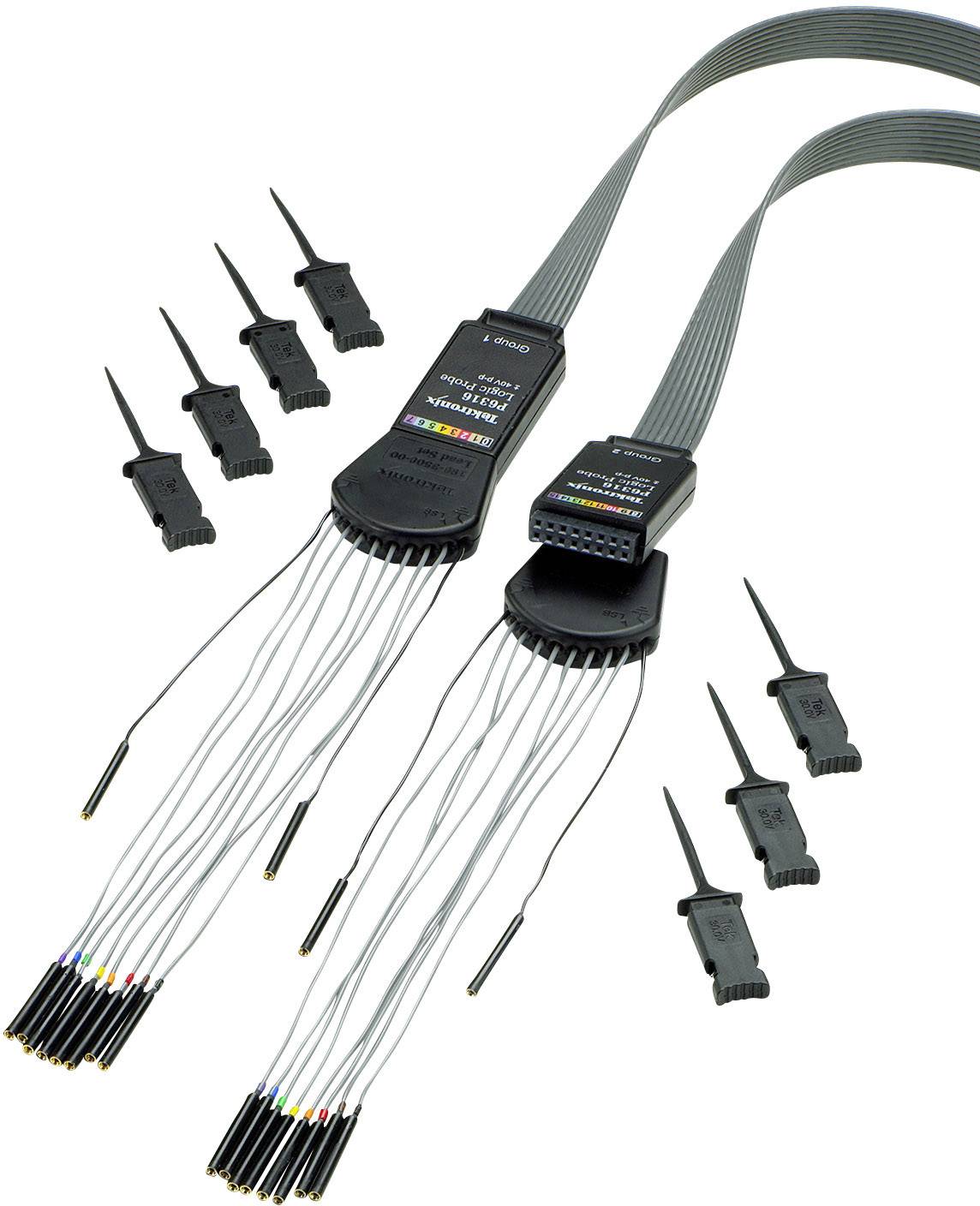

Faisceau de câbles pour analyseur logique avec de nombreuses connexions et bornes, adapté aux diagnostics électroniques et aux mesures de signaux.

Faisceau de câbles pour analyseur logique avec de nombreuses connexions et bornes, adapté aux diagnostics électroniques et aux mesures de signaux.

Tektronix

EAN :

Ref. fabricant :

Code produit :

Bientôt disponible

Vente et expédition :

Conrad ElectronicCGV

Total (1 325,00 € / unité(s))

1 325,00 €

Prix TTC

Disponible uniquement pour les clients professionnels enregistrés

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Sonde numérique pour analyse de bus P6316

16 entrées numériques
Largeur de bande : 267 MHz
Impédance d'entrée : 101 kOhm
Capacité d'entrée : 8 pF
Largeurs d'impulsion mesurables jusqu'à 5 ns

Caractéristiques techniques

Largeur de bande : 267 MHz
Largeur d'impulsion min. détectable : 5 ns
Impédance d'entrée : 101 kOhm
Capacité d'entrée : 8 pF
Plage de mesure : ± 40 V
Précision de mesure : ± 100 mV, +3 % des valeurs limites paramétrées
Longueur de câble : 0,9 m

Type de produit: Pointe de touche

Bande passante: 267 MHz

Tension nominale: 40 V

Capacité d'entrée: 8 pF

Résistance d'entrée: 100 kΩ

: d'usine (sans certificat)

Poids: 0.3 kg

Longueur de câble: 0.90 m

Documents et téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1295882 Tektronix P6316 Pointe de touche 267 MHz 40 V

Description

Cette sonde unique offre deux groupes de 8 canaux et simplifie la connexion avec l'appareil à tester. Dans le cas d'une connexion à l'aide de broches carrées, le P6316 peut être raccordé directement avec les barrettes à broches pour 8 x 2 broches carrées avec un pas de 1/10". Pour une plus grande flexibilité lors de la fixation, vous pouvez utiliser les câbles de connexion et les pinces fournis pour brancher vos appareils CMS ou vos points de test. Le P6316 offre d'excellentes propriétés électriques et génère une charge de seulement 8 pF à un niveau d'impédance d'entrée de 101 kΩ.

Contenu de la livraison

Fiche technique
P6316
196350800 Set de cordons pour 8 canaux
020289600 Pointes à crochet
020289700 Pointe de sonde

Avertissement

Mode d’emploi pas disponible en Français.

Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.

Description

Cette sonde unique offre deux groupes de 8 canaux et simplifie la connexion avec l'appareil à tester. Dans le cas d'une connexion à l'aide de broches carrées, le P6316 peut être raccordé directement avec les barrettes à broches pour 8 x 2 broches carrées avec un pas de 1/10". Pour une plus grande flexibilité lors de la fixation, vous pouvez utiliser les câbles de connexion et les pinces fournis pour brancher vos appareils CMS ou vos points de test. Le P6316 offre d'excellentes propriétés électriques et génère une charge de seulement 8 pF à un niveau d'impédance d'entrée de 101 kΩ.

Contenu de la livraison

Fiche technique
P6316
196350800 Set de cordons pour 8 canaux
020289600 Pointes à crochet
020289700 Pointe de sonde

Avertissement

Mode d’emploi pas disponible en Français.

Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.
