Name: UTG4104X Générateur de fonction Uni-T 1 µHz - 100 MHz 4 canaux Sinusoïdale, Rectangulaire, Rampe, Triangulaire, Bruit, A
Brand: Uni-T
SKU: 3837317
Availability: BackOrder

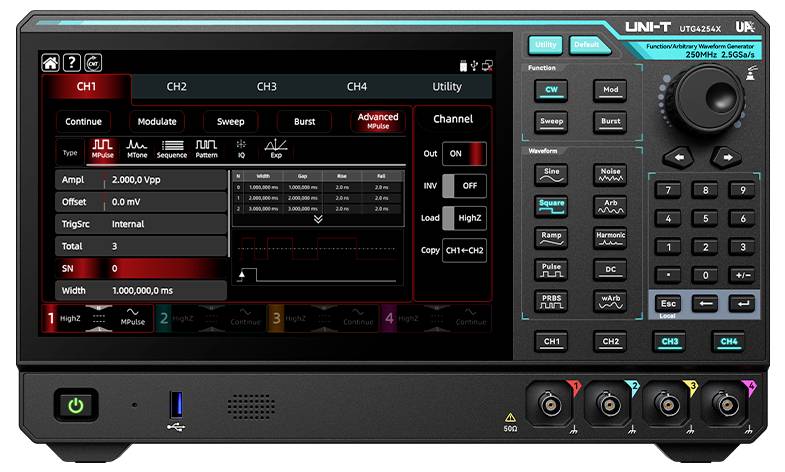

Panneau avant d'un générateur de formes d'onde arbitraires UNI-T avec écran affichant les paramètres de sortie d'impulsion CH1 et les commandes de canal.

Oscilloscope numérique affichant les paramètres de forme d'onde du canal 1 et un signal en forme d'impulsion rouge sur l'écran, avec des boutons de commande et des ports d'entrée sur la droite.

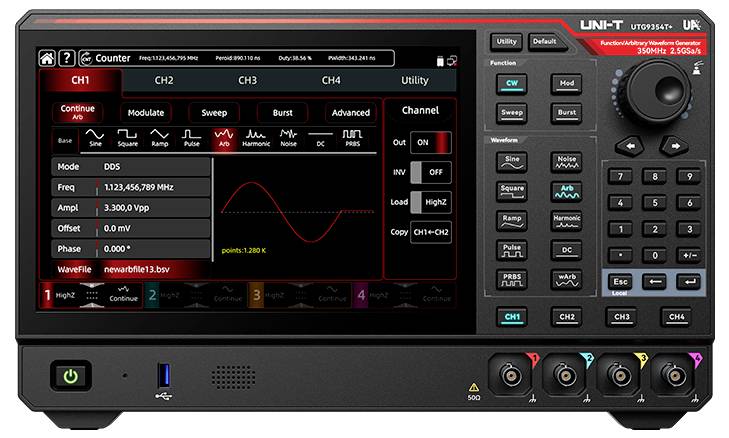

Un générateur de signaux UNI-T, montré en vue de face avec un écran tactile affichant une forme d'onde rouge et des boutons de contrôle/molettes pour ajuster les canaux de sortie.

Gros plan du côté d'un appareil électronique gris avec une grille d'aération noire et deux connecteurs argentés exposés.

Vue latérale d'un petit appareil électronique gris compact avec une grille ventilée, un bouton d'ajustement et des connecteurs de câble sur le côté.

Vue arrière d'un moniteur robuste à écran plat, montrant l'entrée d'alimentation, les boutons de contrôle, les ports USB et vidéo, ainsi que la base du support.

1/6

Fiche technique (PDF)

Livraison avant le ven. 23 octobre

2 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (1 887,50 € / unité(s))

1 887,50 €

Plus que 2 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Générateur de fonctions UNI-T UTG4104X, 100 MHz, 4 canaux, arbitre

Max. Fréquence de sortie : 100 MHz
Taux d'échantillonnage 2,5 Géch/s
Résolution verticale : 16 bits
Canaux 4
Longueur de forme d'onde arbitraire: 128 Mpts
Écran : écran tactile TFT-LCD de 10 pouces

Caractéristiques techniques

Écran tactile capacitif de 10 pouces
4 canaux indépendants pleins de puissance
Superposition du bruit (SNR)
Sortie numérique du protocole (SPI, I2C, UART)
Fonctions avancées (Multi-Pulse, Multi-Tone, Sequence, Pattern, I/Q, Expression)
Dimensions du produit : profondeur 106 mm
Impédance de sortie : 50 Ω (typique)
Profondeur de mémoire : 8 pts à 128 Mpts/CH (extensible à 256 Mpts/CH via un logiciel PC)

Forme de sortie de signal: Sinus, rectangle, rampes/triangle, impulsion, harmonique, Bruit, PRBS, DC, arbitre

Type de produit: Générateur de fonction

Plage de fréquence: 1 µHz - 100 MHz

Formes de sortie de signal: Sinusoïdale
Rectangulaire
Rampe
Triangulaire
Bruit
Arbitraire

Gamme de fréquences sinus: 1 µHz – 100 MHz

Facteur de distorsion harmonique sinus: 0,07 %

Gamme de fréquences rectangle: 1 µHz – 50 MHz

Temps de montée rectangulaire: 2 ns

Affichage: LCD

Plage de fréquence du triangle: 1 µHz – 20 MHz (Rampenwelle) Hz

Gamme de fréquences ARB: 1 µHz – 50 MHz (DDS-Modus) Hz

: d'usine (sans certificat)

Fonction vobulation: Oui (balayage : linéaire, logarithmique, liste, étape)

Modulation interne: AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SUM

Modulation externe: AM, FM, PM, DSB-AM, ASK, FSK, PSK, OSK, PWM, SUM

VCF: Oui

Déclencheur (synchrone): Interne, externe (flanc montant/descendant), manuel

Seuil (asynchrone): Oui (mode Gated Burst)

Mesure de fréquence externe: Oui (compteur de fréquence intégré : 100 MHz – 800 MHz, 8 digits/s)

Dim.: (l x H) 361 mm x 209 mm

Poids: 4.5 kg

Nombre de canaux: 4 canaux

Fréquence (max.): 100 MHz

Fréquence (min.): 1 µHz

Spécificités: Avec fréquencemètre

Service de calibration: Calibrage d'usine sans certificat

Catégorie de mesure: CAT II

Largeur: 361 mm

Hauteur: 209 mm

Interfaces: périphérique USB
USB-Host
LAN
HDMI

Alimentation électrique: 230 V/AC

Type: UTG4104X

Documents et téléchargements

Fiche technique

Fiche technique 3837317 UTG4104X Générateur de fonction Uni-T 1 µHz - 100 MHz 4 canaux Sinusoïdale, Rectangulaire, Rampe, Triangulaire, Bruit, A

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3837317 UTG4104X Générateur de fonction Uni-T 1 µHz - 100 MHz 4 canaux Sinusoïdale, Rectangulaire, Rampe, Triangulaire, Bruit, A

Description

L'UTG4104X fournit une fréquence de sortie de 100 MHz sur quatre canaux équivalents à un taux d'échantillonnage de 2,5 GSa/s et une résolution verticale de 16 bits. La technologie DDS génère des formes de signaux précises et stables avec des signaux rectangulaires rapides. Il prend en charge des types complets de modulation analogique et numérique, des PRBS, des opérations de balayage et de rafale, ainsi que des formes de signal avancées Multi-Pulse, Sequence, Multi-Tone, IQ et Pattern. Avec une mémoire arbitraire de 128 Mpts, un éditeur de forme de signal intégré, un compteur de fréquence et un écran tactile TFT-LCD de 10 pouces, l'appareil est polyvalent dans le développement, la formation et les essais électroniques généraux.

Ce texte a été traduit par une machine.

Modèle

Sortie de signal à faible distorsion : plage dynamique sans bruit de -80 dBc et faible gigue pour des signaux propres et stables
Temps de flanc rapide: Temps de flanc jusqu'à 2 ns, largeur d'impulsion minimale ≥3 ns, réglage fin par incréments de 100 ch, temps de flanc réglable par impulsion
Quatre canaux indépendants : sortie simultanée sur tous les canaux pour les tests parallèles et multi-appareils
Couplage de canaux et addition de signal : fréquence, amplitude et phase librement couplables, sorties combinables (par ex. CH1 = CH1 + CH2 + CH3 + CH4)
Synchronisation à 4 canaux : la modification d’un canal se transmet automatiquement aux trois autres canaux
One-Click SNR : superposition du bruit gaussien pour une évaluation directe de l'immunité aux interférences
15 TYPES DE MODULATION: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
Sortie numérique du protocole : SPI, I²C et UART
Compteur de fréquence de haute précision : Compteur de fréquence matériel avec plage de mesure de 100 MHz à 800 MHz
Éditeur de signaux arbitraires : plus de 200 formes de signaux intégrées, traitement sur l'appareil ou sur le PC par des fonctions de caractères et de mathématiques
Formes de signaux avancées de série : Multi-Pulse, Multi-Tone, Sequence, Pattern, IQ et Exp

Contenu de la livraison

UTG4104X x1
Cordon d'alimentation x1
Câble de données USB x1
Câble BNC-BNC x4

Avertissement

Autres modèles

-UTG4254X : 4 canaux, fréquence de sortie 250 MHz, taux d'échantillonnage 2,5 GSa/s, résolution verticale 16 bits, longueur de forme d'onde arbitraire 128 Mpts, écran tactile TFT-LCD 10,1"

-UTG4164X : 4 canaux, fréquence de sortie 160 MHz, taux d'échantillonnage 2,5 GSa/s, résolution verticale 16 bits, longueur de forme d'onde arbitraire 128 Mpts, écran tactile TFT-LCD 10,1"

HDMI est une marque déposée de HDMI Licensing L. L. C.
