WAGO 750-627 API - Borne 750-627 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
79,99 €
3
3% = 2,21 €
77,78 €
5
4% = 3,10 €
76,89 €
10
5% = 3,69 €
76,30 €
25
5% = 4,36 €
75,63 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (79,99 € / unité(s))
79,99 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Couleur: Gris clair
- Section: 0,08 - 2,5 mm²
- AWG: 28 - 14
- Connexion: CAGE CLAMP®
- Longueur de dénudage: 8 - 9 mm
- Montage: TS 35
- Température de fonctionnement: 0 - +55 °C
- Type de produit
API - Borne
- Interfaces
RJ 45
- Type
750-627
- Nombre de sorties max.
1
- Tension de fonctionnement
5 V/DC
- Hauteur
64 mm
- Longueur
100 mm
- Largeur
12 mm
- Température ambiante max.
+55 °C
- Température ambiante min.
0 °C
- Dim.
(L x l x H) 100 x 12 x 64 mm
- Référence fabricant
750-627
- Poids
45.5 g
- Entrées/sorties
1 x connecteur femelle RJ-45
24
100 mm
69.8 mm
FAUX
DC
FAUX
0
0
0
0
1
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
VRAI
Spring clamp connection
VRAI
None
None
FAUX
FAUX
IP20
FAUX
FAUX
0
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
5-5 V
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 191995 WAGO 750-627 API - Borne 750-627 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 191995 WAGO 750-627 API - Borne 750-627 1 pc(s)
Description

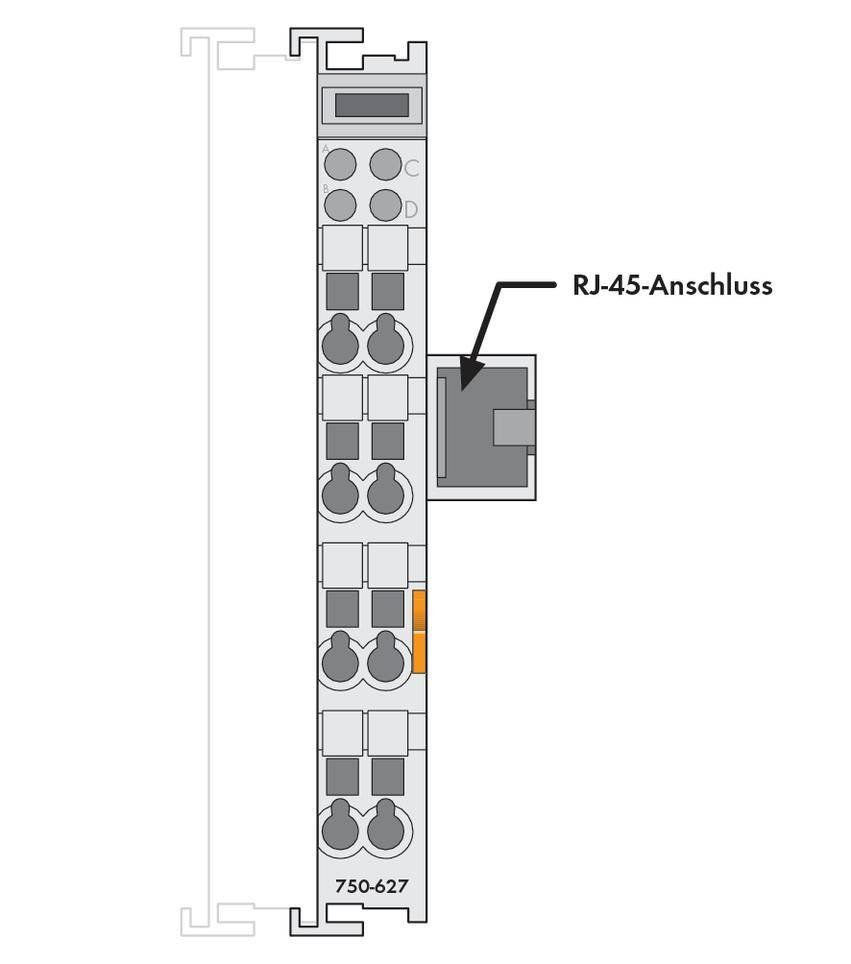

La borne de prolongation de bus interne 750-627 se monte à la fin du bornier comme la borne finale de bus 750-600. La station est fermée par cette borne et permet de raccorder un câble de liaison muni d'un connecteur RJ-45.

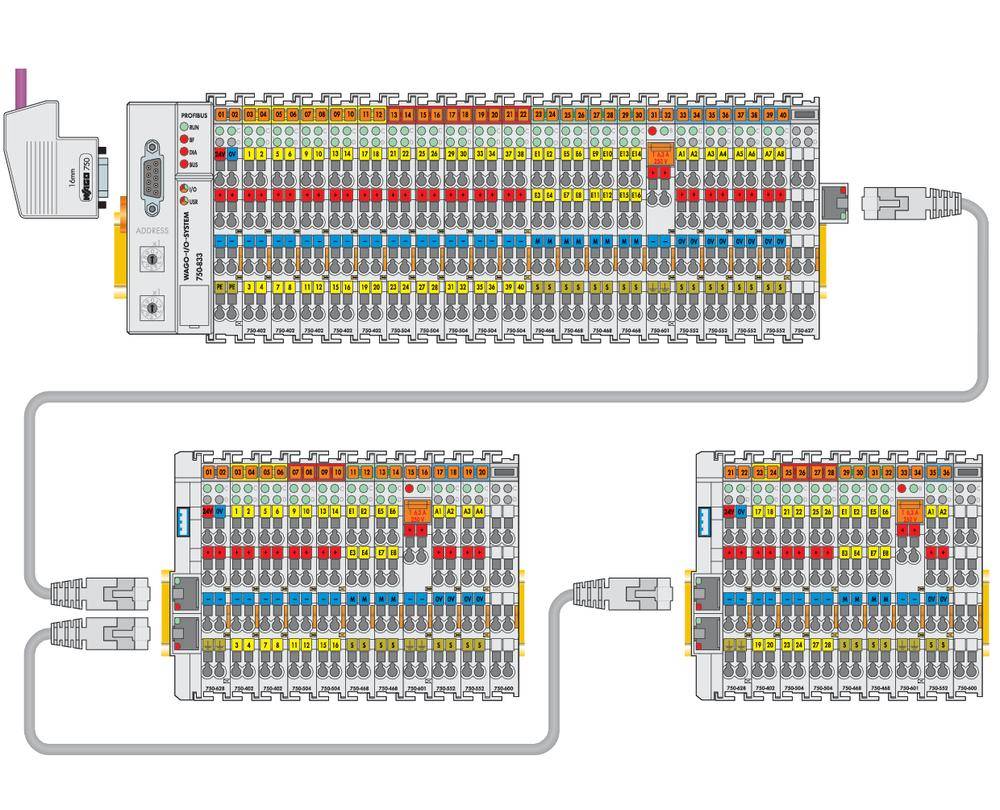

L'électronique de cette borne est alimentée par le bus interne (K-Bus). Cette borne doit être reliée à un coupleur de prolongation de bus interne 750-628. Tous les diagnostics et la mise en route sont gérés par le coupleur ou contrôleur.
Notes importantes d'installation :
Pour garantir des états de fonctionnement sûrs lors de l'utilisation des bornes de prolongation de bus interne 750-627/628, il faut au préalable les configurer avant la mise en service de coupleurs ou API (coupleurs/API supportés, voir manuel). Pour ce faire, vous devez utiliser le logiciel « WAGO Extension Setting » (téléchargement : www.wago.com).
Veuillez compléter la matrice de numéro de fabrication, située sur le côté droit du coupleur, dans le cas d'une éventuelle mise à jour du firmware.
Moyen de transmission: Conducteur CU blindé (câble Patch ETHERNET); 4 x 2 x 0,25 mm², torsadé, double blindage, STP (câble droit)
Distance: max. 5 m (distance entre la borne de prolongation et le coupleur de prolongation)
L'électronique de cette borne est alimentée par le bus interne (K-Bus). Cette borne doit être reliée à un coupleur de prolongation de bus interne 750-628. Tous les diagnostics et la mise en route sont gérés par le coupleur ou contrôleur.
Notes importantes d'installation :
Pour garantir des états de fonctionnement sûrs lors de l'utilisation des bornes de prolongation de bus interne 750-627/628, il faut au préalable les configurer avant la mise en service de coupleurs ou API (coupleurs/API supportés, voir manuel). Pour ce faire, vous devez utiliser le logiciel « WAGO Extension Setting » (téléchargement : www.wago.com).
Veuillez compléter la matrice de numéro de fabrication, située sur le côté droit du coupleur, dans le cas d'une éventuelle mise à jour du firmware.
Moyen de transmission: Conducteur CU blindé (câble Patch ETHERNET); 4 x 2 x 0,25 mm², torsadé, double blindage, STP (câble droit)
Distance: max. 5 m (distance entre la borne de prolongation et le coupleur de prolongation)
