WAGO 750-628 API - Borne 750-628 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
212,50 €
3
2% = 5,18 €
207,32 €
5
3% = 7,25 €
205,25 €
10
4% = 8,62 €
203,88 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (212,50 € / unité(s))
212,50 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Couleur: Gris clair
- Section: 0,08 - 2,5 mm²
- AWG: 28 - 14
- Connexion: CAGE CLAMP®
- Longueur de dénudage: 8 - 9 mm
- Consommation de courant interne: 150 mA
- Montage: TS 35
- Température de fonctionnement: 0 - +55 °C
- Type de produit
API - Borne
- Interfaces
RJ 45
- Type
750-628
- Nombre d’entrées max.
1
- Nombre de sorties max.
1
- Tension de fonctionnement
24 V/DC
- Hauteur
64 mm
- Longueur
100 mm
- Largeur
12 mm
- Température ambiante max.
+55 °C
- Température ambiante min.
0 °C
- Dim.
(L x l x H) 100 x 12 x 64 mm
- Référence fabricant
750-628
- Poids
74.5 g
- Couleur
multicolore
- Entrées/sorties
2 x RJ-45 connecteur femelle (entrée + sortie)
- Alim.
24 V/DC
24
100 mm
69.8 mm
FAUX
DC
FAUX
0
0
0
0
2
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
VRAI
Spring clamp connection
VRAI
None
None
FAUX
FAUX
IP20
FAUX
FAUX
0
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
24-24 V
- UKCA
non pertinent
Documents et téléchargements
Fiche technique
Fiche technique 191996 WAGO 750-628 API - Borne 750-628 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 191996 WAGO 750-628 API - Borne 750-628 1 pc(s)
Description

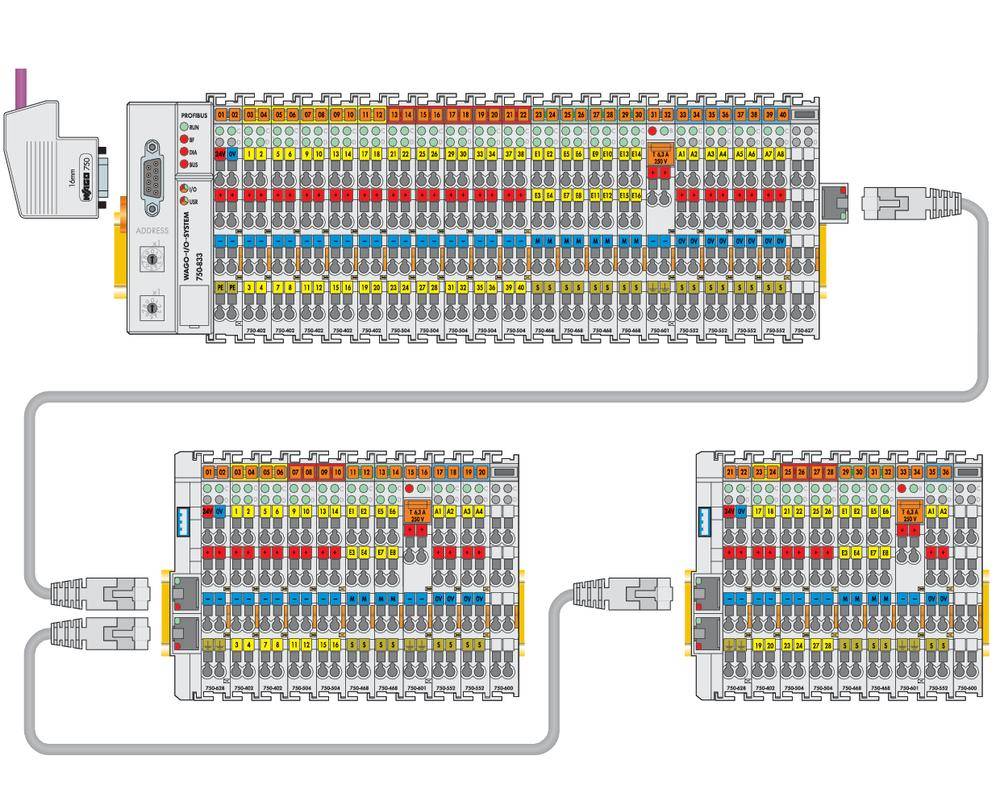

La borne coupleur de prolongation de bus interne 750‐628 remplace le coupleur ou le contrôleur en tête de bornier. Il est la partie opposée de la borne d'extrémité 750‐627. Le câble de raccordement est branché dans le connecteur femelle RJ‐45 supérieur et constitue ainsi, avec la borne d'extrémité 750-627, la connexion logique au contrôleur/coupleur de bus de terrain. La prolongation est totalement transparente pour le coupleur ou le contrôleur. Le comportement et les fonctionnalités du bus interne sont inchangés. Le connecteur RJ-45 situé en bas permet de prolonger le système et de se raccorder à un autre coupleur de prolongation. Le système peut être étendu jusqu'à 10 coupleurs de prolongation.

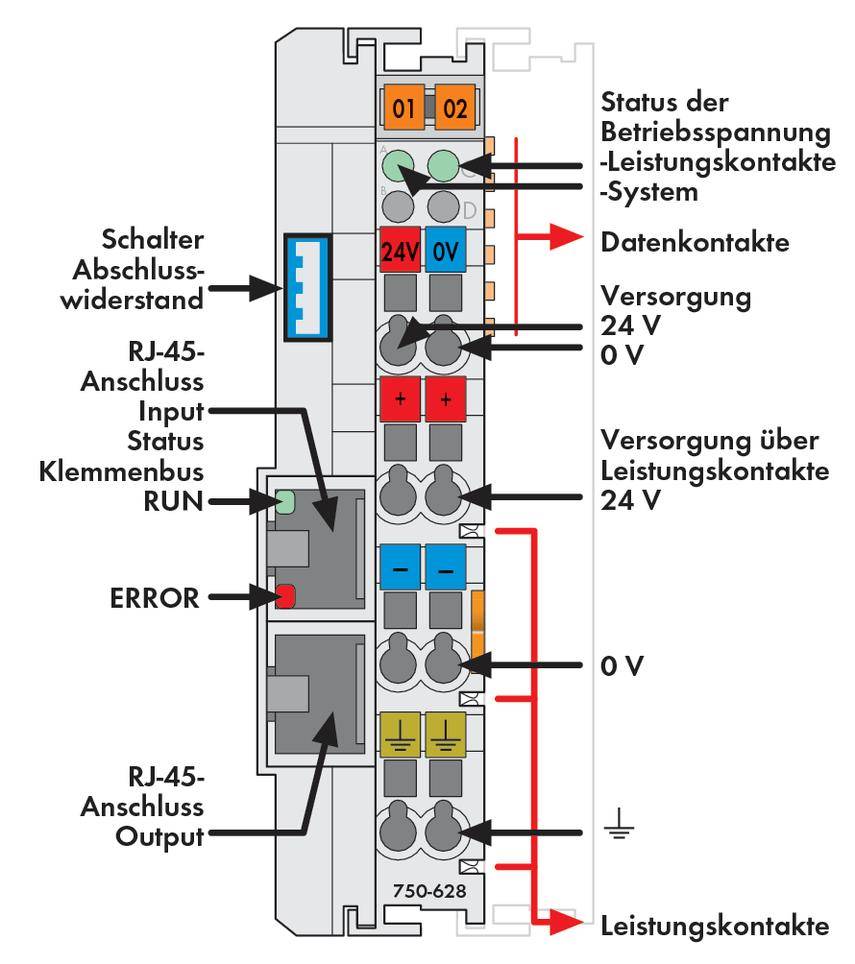

Les alimentations pour l'électronique interne et pour le côté champ peuvent être séparées. Celles-ci sont isolées galvaniquement. Deux LEDs de diagnostic indiquent l'état de l'alimentation interne et de l'alimentation du côté champ. Deux LEDs sur chacun des connecteurs RJ-45 indiquent l'état de la communication avec le coupleur/contrôleur. Le coupleur de prolongation peut être en bout de chaîne de prolongation (commuter la résistance de terminaison) ou servir de station intermédiaire.
Notes importantes d'installation :
Pour garantir des états de fonctionnement sûrs lors de l'utilisation des bornes de prolongation de bus interne 750-627/628, il faut au préalable les configurer avant la mise en service de coupleurs ou API (coupleurs/API supportés, voir manuel). Pour ce faire, vous devez utiliser le logiciel « WAGO Extension Setting » (téléchargement : www.wago.com).
Merci de veiller à ce que seulement une résistance de terminaison soit commutée sur l'ensemble du système et que celle-ci se trouve bien sur le dernier coupleur.
Veuillez compléter la matrice de numéro de fabrication, située sur le côté droit du coupleur, dans le cas d'une éventuelle mise à jour du firmware.
Moyen de transmission: Conducteur CU blindé (câble Patch ETHERNET); 4 x 2 x 0,25 mm², torsadé, double blindage, STP (câble droit)
Distance: 5 m (10 m voir manuel), (distance entre la borne de prolongation et le coupleur de prolongation ou entre les coupleurs de prolongation)
Les alimentations pour l'électronique interne et pour le côté champ peuvent être séparées. Celles-ci sont isolées galvaniquement. Deux LEDs de diagnostic indiquent l'état de l'alimentation interne et de l'alimentation du côté champ. Deux LEDs sur chacun des connecteurs RJ-45 indiquent l'état de la communication avec le coupleur/contrôleur. Le coupleur de prolongation peut être en bout de chaîne de prolongation (commuter la résistance de terminaison) ou servir de station intermédiaire.
Notes importantes d'installation :
Pour garantir des états de fonctionnement sûrs lors de l'utilisation des bornes de prolongation de bus interne 750-627/628, il faut au préalable les configurer avant la mise en service de coupleurs ou API (coupleurs/API supportés, voir manuel). Pour ce faire, vous devez utiliser le logiciel « WAGO Extension Setting » (téléchargement : www.wago.com).
Merci de veiller à ce que seulement une résistance de terminaison soit commutée sur l'ensemble du système et que celle-ci se trouve bien sur le dernier coupleur.
Veuillez compléter la matrice de numéro de fabrication, située sur le côté droit du coupleur, dans le cas d'une éventuelle mise à jour du firmware.
Moyen de transmission: Conducteur CU blindé (câble Patch ETHERNET); 4 x 2 x 0,25 mm², torsadé, double blindage, STP (câble droit)
Distance: 5 m (10 m voir manuel), (distance entre la borne de prolongation et le coupleur de prolongation ou entre les coupleurs de prolongation)
