Name: WAGO 750-635 API - Interface d'impulsion 750-635 1 pc(s)
Brand: WAGO
SKU: 192017
Availability: BackOrder

Illustration d'un module de sortie numérique 8 canaux avec l'étiquette '750-636' et des connexions codées par couleur pour le câblage électrique.

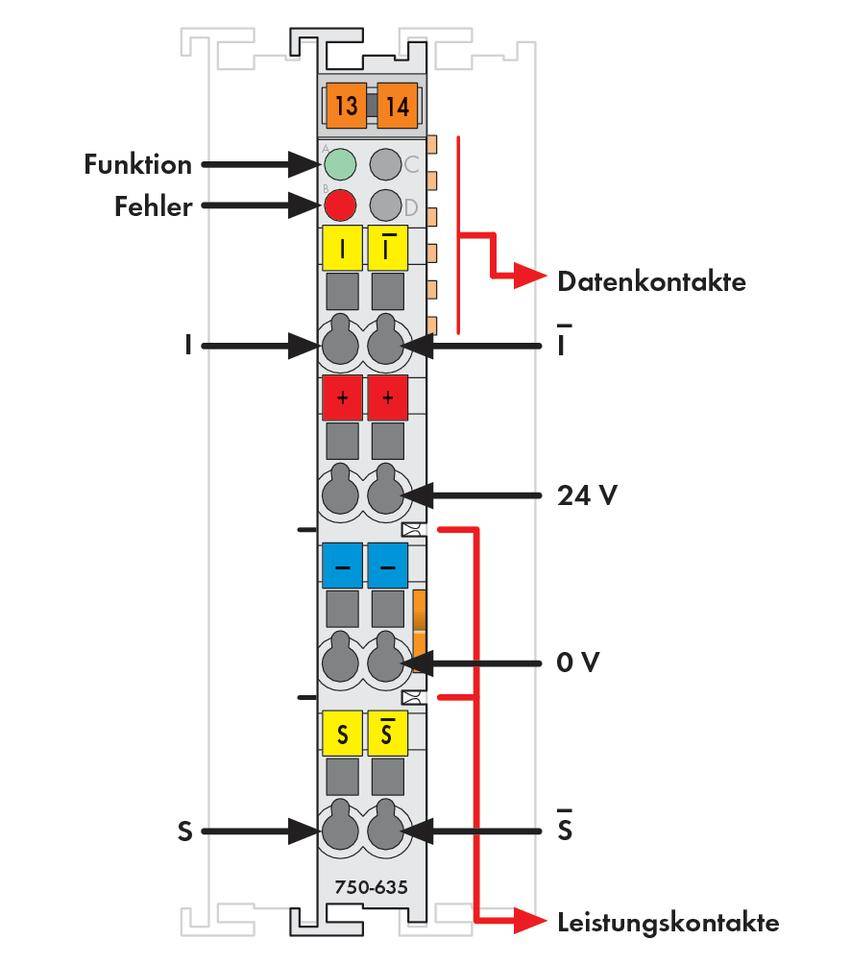

'Schéma de circuit d'un module électronique avec contacts étiquetés : Fonction, Erreur, Contacts de données et Contacts de puissance.'

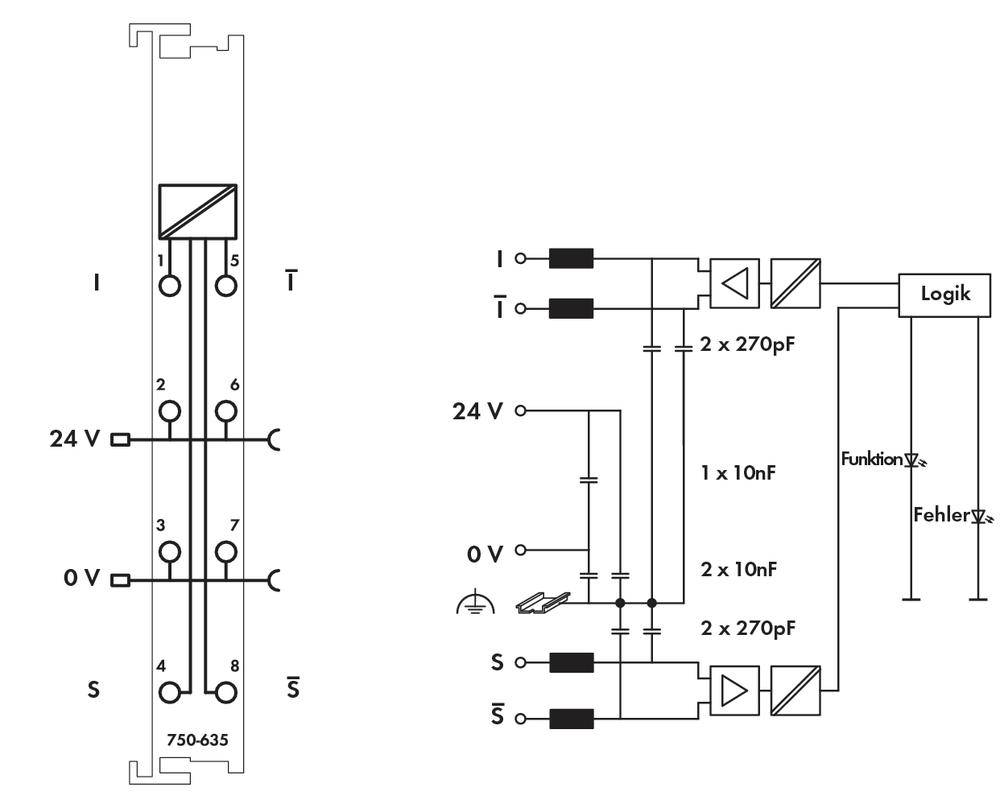

Schéma électrique d'un circuit avec tension de 24V, résistances, condensateurs et logique. Montre le flux de courant et les connexions des composants.

1/3

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le ven. 27 novembre

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (257,50 € / unité(s))

257,50 €

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Informations précontractuelles conformément au Règlement européen sur les données

Caractéristiques techniques

Couleur: Gris clair
Section: 0,08 - 2,5 mm²
AWG: 28 - 14
Connexion: CAGE CLAMP®
Longueur de dénudage: 8 - 9 mm
Montage: TS 35
Température de fonctionnement: 0 - +55 °C

Type de produit: API - Interface d'impulsion

Interfaces: RS 422
Bornes

Type: 750-635

Nombre d’entrées max.: 1

Tension de fonctionnement: 24 V/DC

Hauteur: 64 mm

Longueur: 100 mm

Largeur: 24 mm

Température ambiante max.: +55 °C

Température ambiante min.: 0 °C

Dim.: (L x l x H) 100 x 24 x 64 mm

Référence fabricant: 750-635

Poids: 51 g

Connexion: connexion Cage Clamp

Type de montage: sur rail porteur (rail DIN)

Alim.: 24 V/DC

: 12

: 100 mm

: 69.8 mm

: FAUX

: DC

: FAUX

: 0

: 0

: 0

: 0

: 0

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: VRAI

: ATEX gas-ex-protection, Cat. 3G

: ATEX dust-ex-protection, Cat. 3D

: FAUX

: FAUX

: IP20

: FAUX

: FAUX

: 0

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: 24-24 V

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 192017 WAGO 750-635 API - Interface d'impulsion 750-635 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 192017 WAGO 750-635 API - Interface d'impulsion 750-635 1 pc(s)

Description

L’interface d’impulsion digitale permet de raccorder des capteurs de mesure de déplacement à ultrason (guide d’onde magnétostrictif) avec interface de départ/arrêt. Ces capteurs reçoivent une impulsion et renvoient comme réponse une impulsion retardée, dont le retard est proportionnel à la distance du capteur.

Chaque capteur peut disposer de 4 points de mesure (capteurs de position) au maximum, ces points peuvent être demandés successivement et se retrouvent sous la forme de données de 24 bits dans l’interface.

Le paramétrage de la vitesse de l’onde et du point de référence est effectué à l’aide des octets de contrôle. Il est possible de modifier les paramètres en cours de fonctionnement.

La transmission des impulsions en mode différentiel RS-422 garantit une transmission de données insensible aux parasites.

On peut utiliser des capteurs de mesure de déplacement à ultrason avec les caractéristiques suivantes : interface de départ/arrêt avec signaux différentiels RS-422, alimentation des capteurs de 24 V, fabricant, par ex. : Balluff.

Raccordement du capteur: capteur ultrason; départ/arrêt; init; Uv; Masse; raccordement du blindage sur le boîtier du capteur
