Name: WAGO 750-636/025-000 API - Contrôleur DC Drive 750-636/025-000 1 pc(s)
Brand: WAGO
SKU: 192021
Availability: BackOrder

Un module électrique gris rectangulaire avec plusieurs bornes colorées et des étiquettes affichant des lettres et des chiffres.

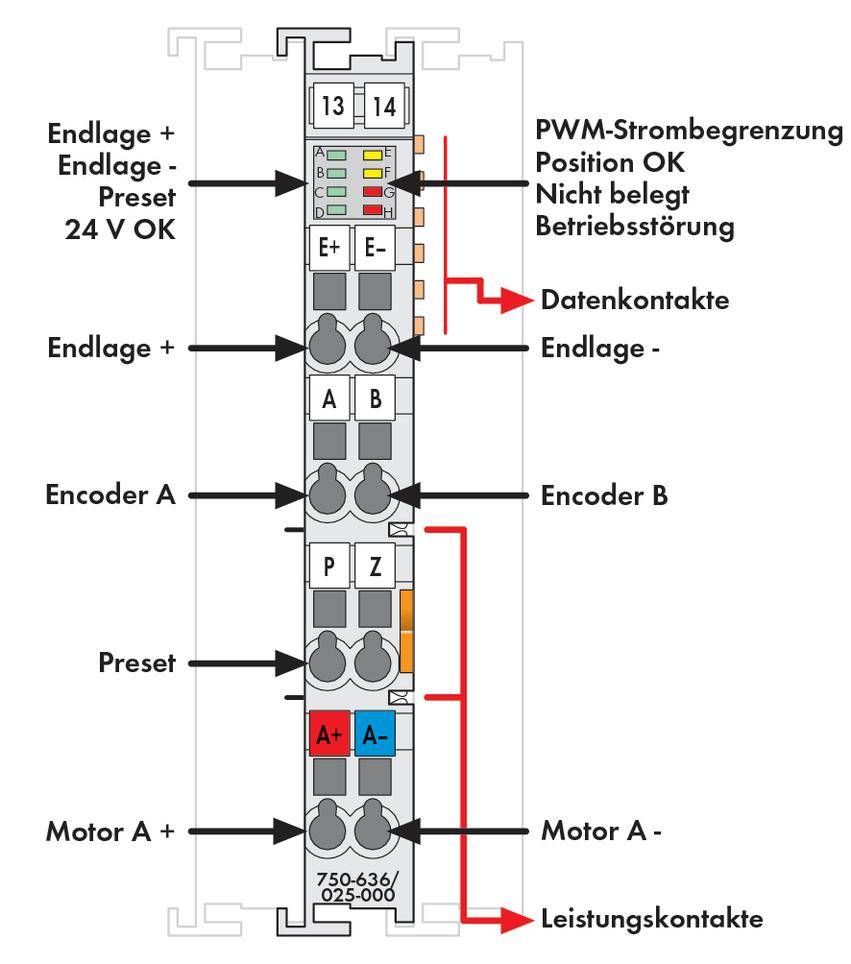

'Schéma d'un module électronique avec des emplacements pour la position finale, l'encodeur, les connexions moteur et les indicateurs LED.'

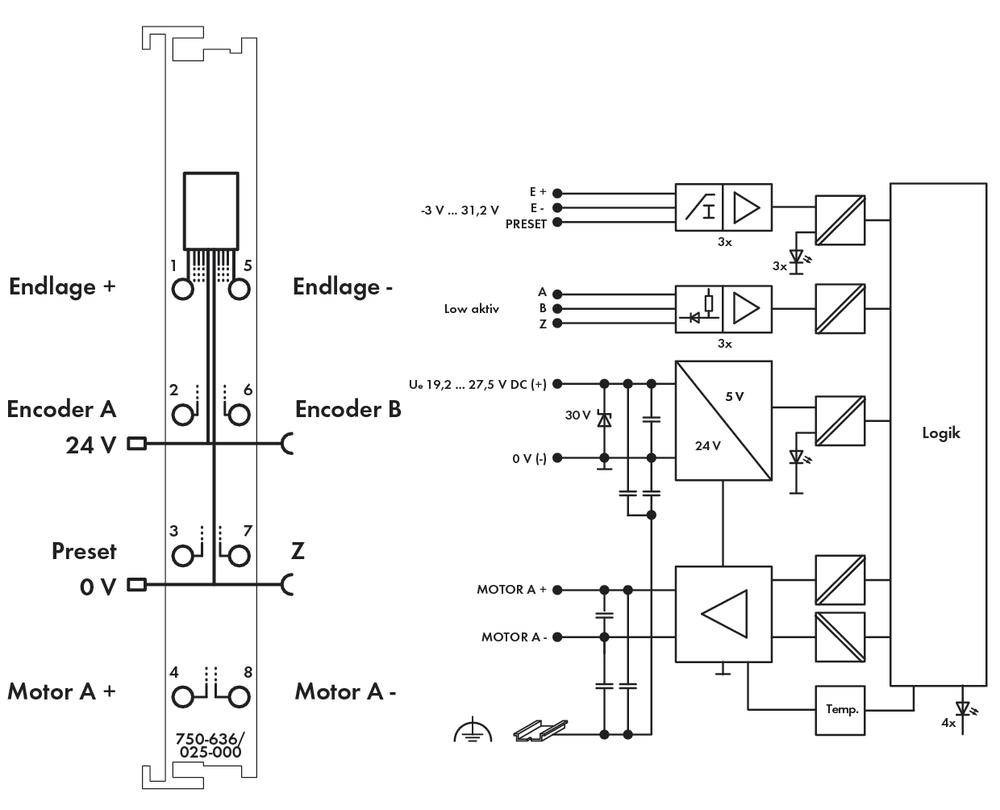

Représentation schématique d'un circuit électrique avec des fins de course, des codeurs, des moteurs et une unité logique. Points de connexion et niveaux de tension représentés.

1/3

Fiche technique (PDF)

Livraison avant le ven. 27 novembre

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (295,83 € / unité(s))

295,83 €

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Couleur: Gris clair
Section: 0,08 - 2,5 mm²
AWG: 28 - 14
Connexion: CAGE CLAMP®
Longueur de dénudage: 8 - 9 mm
Montage: TS 35
Température de fonctionnement: -20 - +60 °C

Type de produit: API - Contrôleur DC Drive

Interfaces: Bornes

Type: 750-636/025-000

Nombre de sorties max.: 1

Tension de fonctionnement: 24 V/DC

Hauteur: 70 mm

Longueur: 100 mm

Largeur: 51 mm

Température ambiante max.: +60 °C

Température ambiante min.: -20 °C

Dim.: (L x l x H) 100 x 51 x 70 mm

Référence fabricant: 750-636/025-000

Poids: 50 g

Connexion: connexion Cage Clamp

Type de montage: sur rail porteur (rail DIN)

UKCA: non pertinent

Documents et téléchargements

Fiche technique

Fiche technique 192021 WAGO 750-636/025-000 API - Contrôleur DC Drive 750-636/025-000 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 192021 WAGO 750-636/025-000 API - Contrôleur DC Drive 750-636/025-000 1 pc(s)

Description

Ce contrôleur est un module de positionnement intelligent à 1 canal prévu pour des moteurs de -24 V DC jusqu'à 5 A avec un retour de positionnement de type incrémental.

Trois entrées de 24 V permettent l'acquisition des fins de course de position et le signal de prépositionnement (prise d'origine). L'interface codeur incrémental évalue les signaux de l'indicateur de position (codeur) et détermine la valeur réelle de la position.

Si nécessaire, le positionnement permet une optimisation de la position de commutation anticipée selon la direction et tient compte de la compensation du jeu d'engrenages.

L'excitation bidirectionnelle du moteur DC est réalisée par l'intermédiaire d'un pont en « H » résistant aux courts-circuits et avec surveillance de la température.

Le pilotage commuté, les commandes de Marche/Arrêt logicielles ainsi que la limitation de courant sont possibles au travers d'un PWM (rapport cyclique variable).

La tension d'alimentation 24 V destinée au moteur, provenant des contacts de puissance, est contrôlée pour une détection des sous-tensions et surtensions.

Utilisation du module :

en tant que codeur incrémental ou en tant que commutateur et régulateur de puissance (modulation d'impulsions en largeur).

Courant de moteur: Courant nominal de 5 A pour état d'excitation de 100 %, 15 A/500 ms

Connexion du moteur: A+, A-, sortie du circuit à pont sous forme de « H »; résistant aux courts-circuits

Connexion du codeur: A, B, zéro à commutation négative (NPN); DC 5 V ... 24 V / Open Collector
