Name: WAGO 750-637/000-001 API - Encodeur incrémentiel 750-637/000-001 1 pc(s)
Brand: WAGO
SKU: 192024
Availability: BackOrder

Module électronique doté de plusieurs connexions et de marquages colorés pour différentes prises. Utilisé dans les systèmes de contrôle industriels.

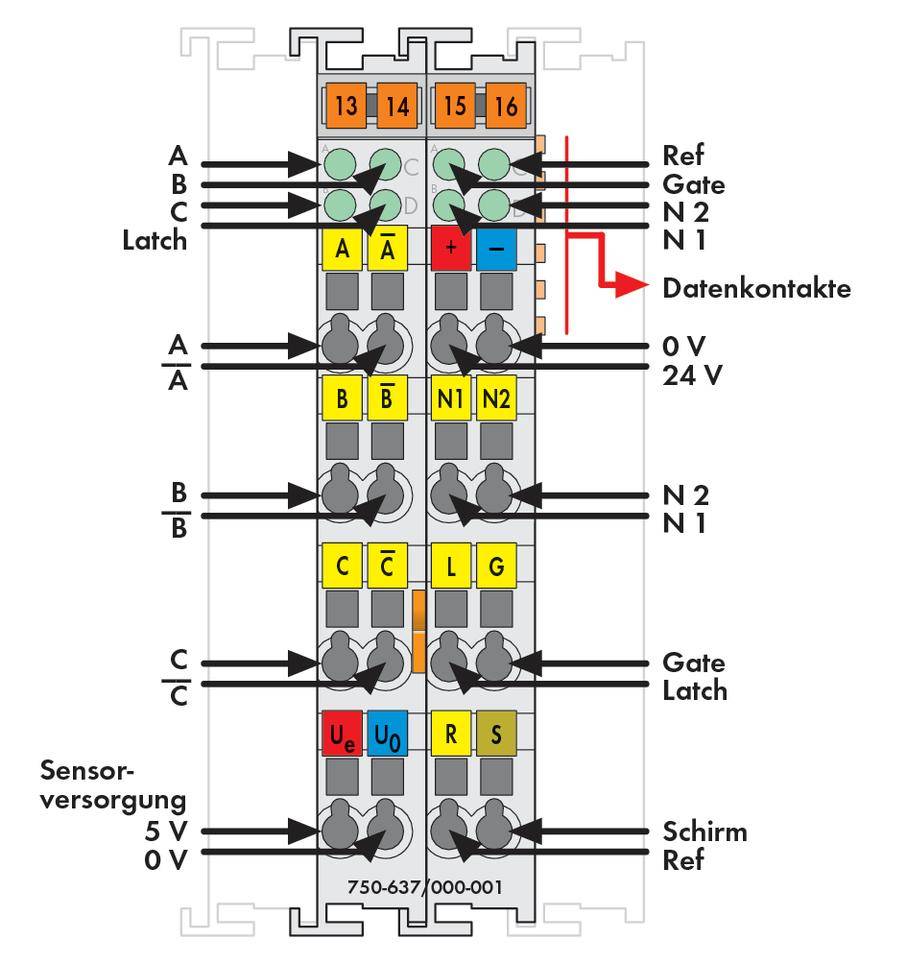

'Représentation schématique d'un plan de câblage électrique avec bornes numérotées (13-16), contacts de données et alimentations de capteurs.'

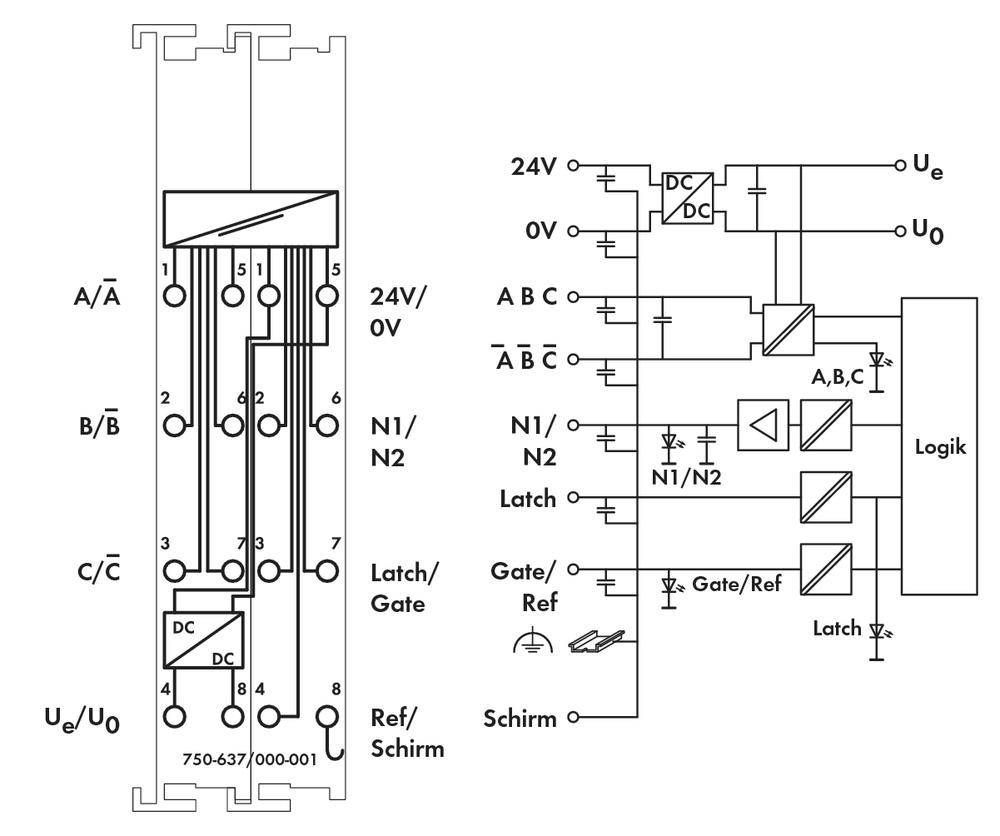

'Schéma de circuit d'un système de contrôle électronique avec des composants tels que module logique, latch, porte logique et différentes entrées et sorties.'

1/3

Fiche technique (PDF)

Livraison avant le ven. 27 novembre

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (374,17 € / unité(s))

374,17 €

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Informations précontractuelles conformément au Règlement européen sur les données

Caractéristiques techniques

Couleur: Gris clair
Section: 0,08 - 2,5 mm²
AWG: 28 - 14
Connexion: CAGE CLAMP®
Longueur de dénudage: 8 - 9 mm
Montage: TS 35
Température de fonctionnement: 0 - +55 °C

Type de produit: API - Encodeur incrémentiel

Interfaces: RS 422
Bornes

Type: 750-637/000-001

Tension de fonctionnement: 24 V/DC

Hauteur: 64 mm

Longueur: 100 mm

Largeur: 12 mm

Température ambiante max.: +55 °C

Température ambiante min.: 0 °C

Dim.: (L x l x H) 100 x 12 x 64 mm

Référence fabricant: 750-637/000-001

Poids: 50 g

Type de montage: sur rail porteur (rail DIN)

Alim.: 24 V/DC

: 24

: 100 mm

: 69.8 mm

: FAUX

: DC

: FAUX

: 0

: 0

: 0

: 0

: 0

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: VRAI

: ATEX gas-ex-protection, Cat. 3G

: ATEX dust-ex-protection, Cat. 3D

: FAUX

: FAUX

: IP20

: FAUX

: FAUX

: 0

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: 24-24 V

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 192024 WAGO 750-637/000-001 API - Encodeur incrémentiel 750-637/000-001 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 192024 WAGO 750-637/000-001 API - Encodeur incrémentiel 750-637/000-001 1 pc(s)

Description

Cette borne de bus de terrain offre la possibilité de connecter tous les types de codeurs incrémentaux avec connexion RS-422.

Il lui est possible de lire ou d'activer un compteur avec un démultiplicateur polaire de même qu’un latch avec mise à zéro. La commande peut écrire ou transmettre la valeur du compteur. Selon le mode de fonctionnement, lors d’un front montant sur l’entrée « C » ou « Latch », la valeur du compteur est transmise au registre du latch et la valeur du compteur est initialisée.

Comme alternative à la valeur du latch, la borne peut transmettre la fréquence mesurée (incréments/ms).

L'entrée « Gate » permet de bloquer le compteur. L'entrée « Ref » peut être utilisée pour permettre l’activation de la fonction du point zéro « C ».

Les sorties (N1, N2) indiquent dans quelle plage de mesure se trouve le compteur. Les plages de mesure sont configurables.

Le module doit être alimenté en 24 V. Il est possible d'alimenter le codeur en 24 V, ou d'utiliser l'alimentation 5 V (Ue, U0).

Le blindage est directement connecté au rail.
