Name: WAGO 753-517 API - Module de sortie numérique 753-517 1 pc(s)
Brand: WAGO
SKU: 192204
Availability: BackOrder

Représenté est un module de bornes gris avec plusieurs connexions, adapté pour un montage sur rail DIN.

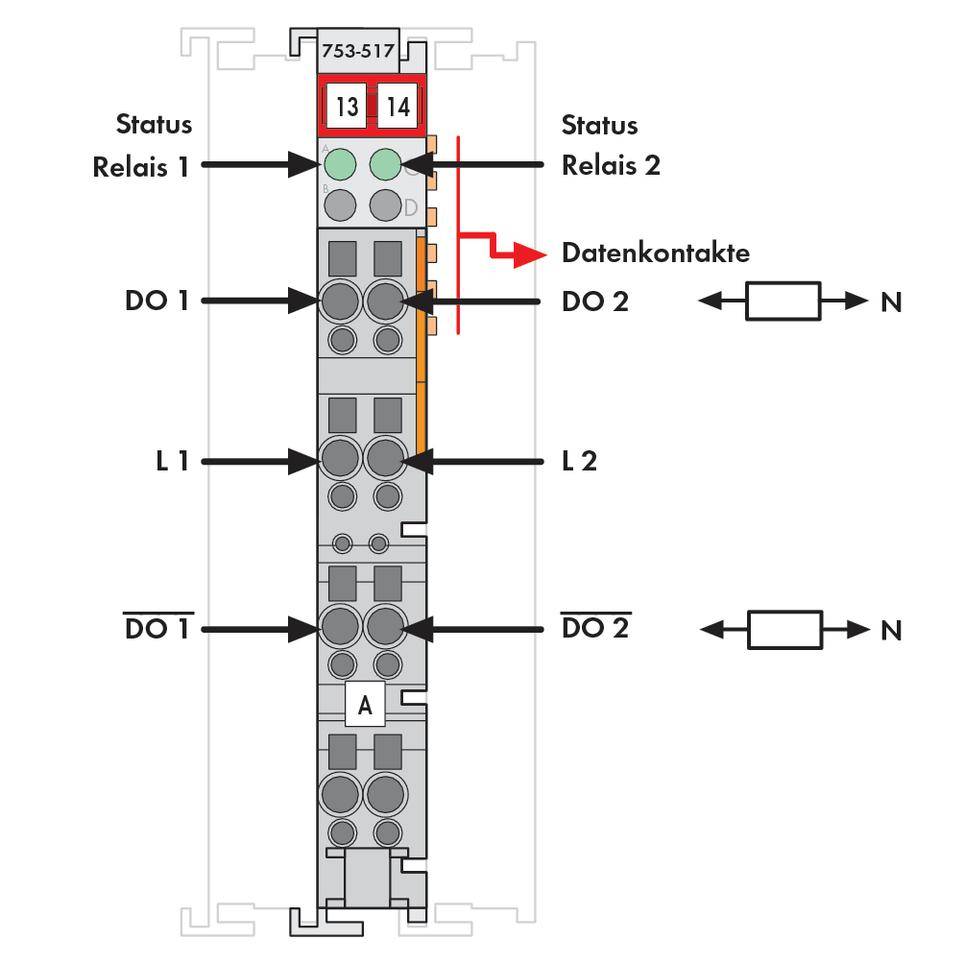

Un diagramme montre un module relais avec des indications sur le statut, le relais 1 et 2, les contacts de données et DO 1 et 2 avec un circuit connecté.

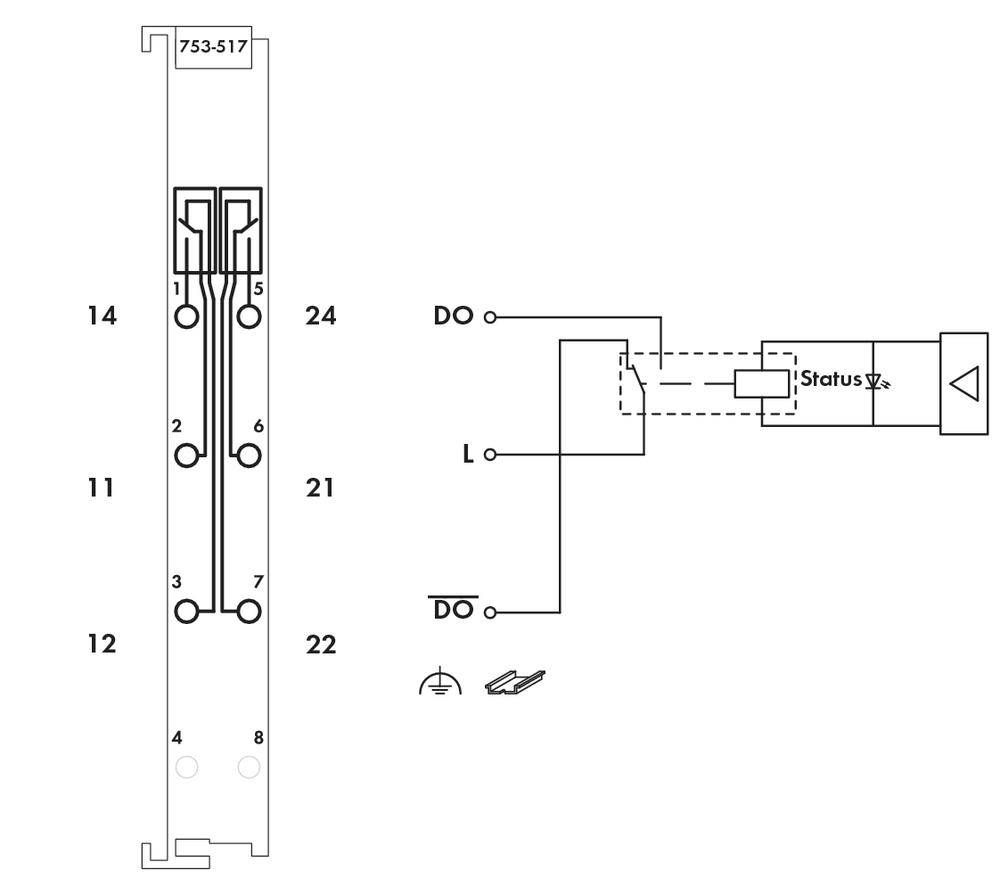

Schéma de câblage d'un module électronique. À gauche : Composant avec numérotation. À droite : Diagramme avec étiquette 'Status', montrant les connexions DO et L.

1/3

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le ven. 27 novembre

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (112,49 € / unité(s))

112,49 €

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Informations précontractuelles conformément au Règlement européen sur les données

Caractéristiques techniques

Couleur: gris clair
Section: 0,08 - 2.5 mm²
AWG: 28 - 14
Longueur de dénudage: 9 - 10 mm
Montage: TS 35
Indice de protection: IP20
Température de travail: 0 - +55 °C

Type de produit: API - Module de sortie numérique

Type: 753-517

Nombre de sorties max.: 2

Tension de fonctionnement: 300 V/DC
230 V/AC

Hauteur: 64 mm

Longueur: 100 mm

Largeur: 12 mm

Température ambiante max.: +55 °C

Température ambiante min.: 0 °C

: IP20

Dim.: (L x l x H) 100 x 12 x 64 mm

Référence fabricant: 753-517

Poids: 50.1 g

Nombre de sorties relais max.: 2

Couleur: gris clair

Type de montage: profilé

Entrées/sorties: Sorties: 2

: 12

: 100 mm

: 69.8 mm

: FAUX

: DC

: FAUX

: 0

: 0

: 0

: 0

: 0

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: Spring clamp connection

: VRAI

: ATEX gas-ex-protection, Cat. 3G

: ATEX dust-ex-protection, Cat. 3D

: FAUX

: FAUX

: IP20

: FAUX

: FAUX

: 0

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

UKCA: non pertinent

Variantes(Les prix s'entendent HT hors frais de port)

Tension de fonctionnement

API - Module de sortie numérique WAGO 750-1500 24 V/DC 1 pc(s)

Code produit :190503

Livraison avant le ven. 27 novembre

Conrad Electronic

24 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

304,17 €^*

API - Module de sortie numérique WAGO 750-1501 24 V/DC 1 pc(s)

Code produit :190511

Livraison avant le ven. 27 novembre

Conrad Electronic

24 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

304,17 €^*

API - Module de sortie numérique WAGO 750-1502 24 V/DC 1 pc(s)

Code produit :190518

Livraison avant le ven. 27 novembre

Conrad Electronic

24 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

149,99 €^*

API - Module de sortie numérique WAGO 750-1504 24 V/DC 1 pc(s)

Code produit :190525

Bientôt disponible

Conrad Electronic

24 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

149,99 €^*

API - Module de sortie numérique WAGO 750-1505 24 V/DC 1 pc(s)

Code produit :190533

Livraison avant le ven. 27 novembre

Conrad Electronic

24 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

149,99 €^*

API - Module de sortie numérique WAGO 750-1506 24 V/DC 1 pc(s)

Code produit :190536

Livraison avant le ven. 27 novembre

Conrad Electronic

24 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

145,83 €^*

API - Module de sortie numérique WAGO 750-1515 24 V/DC 1 pc(s)

Code produit :190540

Livraison avant le jeu. 29 octobre

8 pièce(s)Conrad Electronic

24 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

91,66 €^*

API - Module de sortie numérique WAGO 750-1516 24 V/DC 1 pc(s)

Code produit :190553

Livraison avant le ven. 27 novembre

Conrad Electronic

24 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

179,16 €^*

API - Module de sortie numérique WAGO 750-501/000-800 24 V/DC 1 pc(s)

Code produit :191902

Livraison avant le ven. 27 novembre

Conrad Electronic

24 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

53,33 €^*

API - Module de sortie numérique WAGO 750-502/000-800 24 V/DC 1 pc(s)

Code produit :191903

Livraison avant le ven. 27 novembre

Conrad Electronic

24 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

170,83 €^*

Documents et téléchargements

Fiche technique

Fiche technique 192204 WAGO 753-517 API - Module de sortie numérique 753-517 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 192204 WAGO 753-517 API - Module de sortie numérique 753-517 1 pc(s)

Description

Borne de sorties à 2 canaux avec relais; AC 230 V / DC 300 V; Relais 2 RT/libre de potentiel.

L'automate programmable transmet ses signaux de commande aux actionneurs connectés par l'intermédiaire des bornes de sorties digitales.

La commande du ou des relais dépend de l'environnement interne.

Les 2 relais 1 T sont isolés.

L'état du relais est signalé par une diode LED.

Séparation galvanique: 1,5 kV eff. (champ/système)*; *2,5 kV caractéristique tension de choc; Catégorie de surtension III
