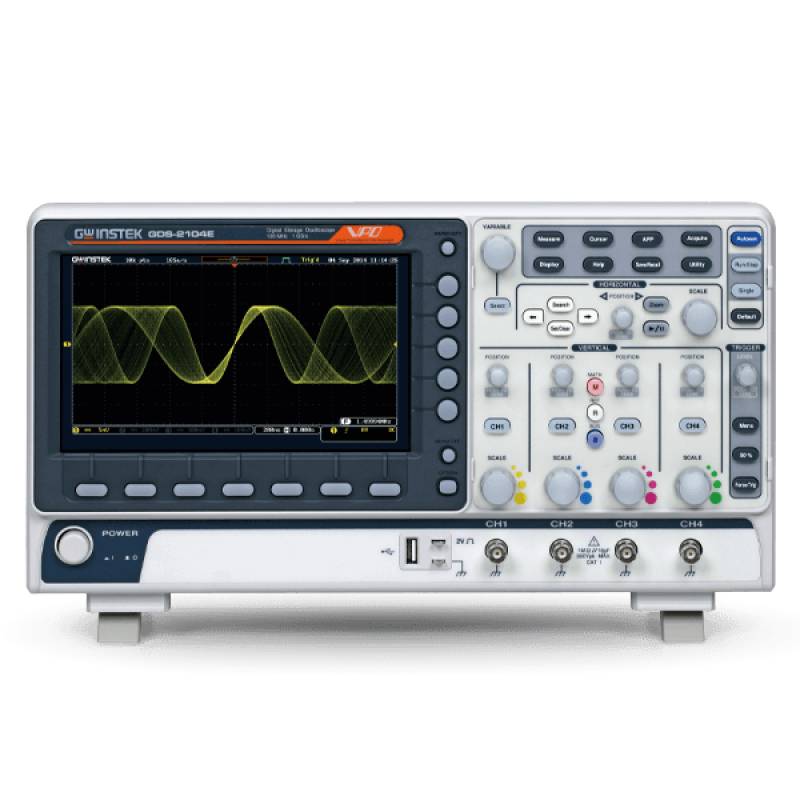

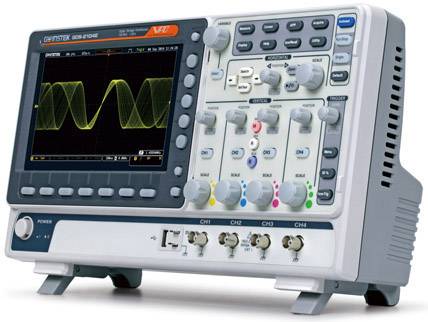

Oscilloscope numérique GW Instek GDS-2102E 100 MHz 2 canaux 1 Géch/s 10 Mpts 8 bits mémoire numérique (DSO)

L'oscilloscope numérique GDS-2000E offre une bande passante de 200 MHz, 100 MH et 70 MHz. Le modèle à deux canaux offre un taux d'échantillonnage en temps réel de 1Géch/s pour chaque canal. Le modèle à quatre canaux offre un taux d'échantillonnage en temps réel maximal de 1Géch/s. L'écran LCD TFT 8 pouces 800 * 480 et la plage verticale minimale de 1 mV/div permettent à la série GDS-2000E de mesurer des signaux faibles complexes et d'afficher clairement les résultats de mesure.
En termes de profondeur de mémoire, l'oscilloscope numérique de la série GDS-2000E offre une grande mémoire aux utilisateurs pour récupérer et analyser complètement les formes d'onde. Les utilisateurs peuvent sélectionner une profondeur de mémoire de 1K, 10K, 100K, 1M ou 10M en fonction des exigences de l'application. Une petite profondeur de mémoire associée à un taux d'échantillonnage élevé permet d'observer des formes d'ondes changeantes rapidement. Une grande profondeur de mémoire doit d'autre part être recherchée pour des formes d'onde en constante évolution. La série GDS-2000E est équipée d'une fonction de recherche de forme d'onde et de fonctions de mémoire segmentées pour étendre les applications flexibles de la mémoire de 10 M. La mémoire segmentée peut être divisée en 29 000 sections maximum pour les utilisateurs afin de contourner toutes les formes d'onde non importantes afin de rechercher rapidement toutes les formes d'onde nécessaires. La fonction permet d'enregistrer des formes d'onde plus significatives et d'afficher rapidement les formes d'onde cibles. La fonction de recherche de forme d'onde permet aux utilisateurs de rechercher rapidement les formes d'onde souhaitées en fonction des conditions de soudage requises.
