Name: Oscilloscope numérique Uni-T MSO2304X 350 MHz 5 Géch/s 500 Mpts analyseur de spectre, signal mixte (MSO), analyseur de l
Brand: Uni-T
SKU: 3399982
Availability: OutOfStock

'Oscilloscope numérique avec écran affichant une forme de signal rectangulaire en jaune sur fond noir. Commandes et connexions visibles.'

Le dos d'un appareil électronique présente des ports, des grilles de ventilation et une prise d'alimentation. Les détails relatifs à la consommation électrique sont indiqués.

L'écran de l'oscilloscope affiche une forme d'onde rectangulaire sur l'écran avec des courbes et des diagrammes jaunes. L'appareil possède plusieurs boutons rotatifs.

Un oscilloscope affiche un signal numérique avec des formes d'ondes rectangulaires sur l'écran. Les commandes et les connexions sont visibles.

Oscilloscope numérique Uni-T MSO2304X 350 MHz 5 Géch/s 500 Mpts analyseur de spectre, signal mixte (MSO), analyseur de l-4

1/5

Fiche technique (PDF)

Livraison avant le jeu. 8 octobre

7 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (2 029,17 € / unité(s))

2 029,17 €

dont 1,00 € d’éco-part

Plus que 7 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Oscilloscope numérique UNI-T MSO2304X 300 MHz 4+16 canaux MSO Ready 5 Géch/s 100 MptsEcran tactile capacitif 10,1″ mémoire numérique (DSO)

350 MHz
Nombre d’entrées analogiques max. 4

Caractéristiques techniques

Type de produit: Oscilloscope numérique

Bande passante: 350 MHz

Fréquence d'échantillonage par canal: 5 Géch/s

Taille de l'écran: 10.1 pouces

Spécificités: analyseur de spectre
signal mixte (MSO)
analyseur de logique
générateur de fonction
fonctions multimètre
mémoire numérique (DSO)

Nombre d’entrées analogiques max.: 4

: d'usine (sans certificat)

Nombre d’entrées numériques max.: 16

Interfaces: CAN
SPI™
I²C
UART

Profondeur de mémoire par canal: 500 Mpts

Type: MSO2304X

Documents et téléchargements

Fiche technique

Fiche technique 3399982 Oscilloscope numérique Uni-T MSO2304X 350 MHz 5 Géch/s 500 Mpts analyseur de spectre, signal mixte (MSO), analyseur de l

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3399982 Oscilloscope numérique Uni-T MSO2304X 350 MHz 5 Géch/s 500 Mpts analyseur de spectre, signal mixte (MSO), analyseur de l

Description

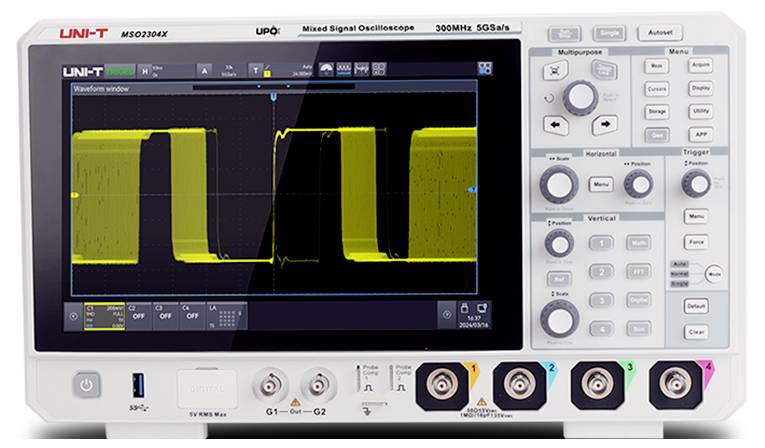

L'UNI-T MSO2304X est un oscilloscope à signaux mixtes compact avec une bande passante allant jusqu'à 300 MHz, une fréquence d'échantillonnage de 5 Géch/s et une profondeur de mémoire de 100 Mpts qui combine puissance et rentabilité. Grâce à l'Ultra phosphore 3.0, il atteint un taux de capture de forme d'onde de 2 000 000 wfms/s, ce qui was permet une détection précise des anomalies rares. Il prend en charge 9 modes de déclenchement et 9 décodage de bus série ainsi que des fonctions d'analyse puissantes telles que l'analyse du spectre, l'analyse des performances, les histogramme, l'enregistrement des formes d'onde et les tests de bon/mauvais.

Ce texte a été traduit par une machine.

Modèle

- Oscilloscope intégré 9 en 1 : oscilloscope, analyseur logique, générateur de signaux fonctionnels/arbitraires, analyseur de spectre DH23, analyseur de protocole, analyseur de puissance, analyseur de diagramme Bode, analyseur de fréquence de haute précision DG15, voltmètre numérique
- Ultra phosphore 3.0 : cartographie graphique parallèle 8 canaux, traitement jusqu'à 20 Gb/s, taux de détection de 2 000 000 wfms/s, jusqu'à 1 μs Dead Time
- 54 types de mesures : mesure automatique de la tension, de la fréquence et de la phase, fonctions statistiques avancées, diagrammes de tendance
Décodage et déclenchement de protocole : prise en charge de 9 protocoles (UART, I2C, SPI, CAN, I2S), décodage en temps réel de 200 M DE données, analyse simultanée à quatre bus
- Analyseur de spectre : FFT à 4 points, diagrammes de chute d'eau, mesures de marqueurs automatiques, calcul FFT à 4 canaux simultané
Analyse des performances 6+ : analyse PSRR, détection des harmoniques, analyse du courant d'appel, 12 tests de performance supplémentaires pour la stabilité du système et l'efficacité énergétique

Contenu de la livraison

- MSO2304X (300 MHz, 5 Géch/s, 4 canaux) x 1
- Câble d'alimentation x 1
- Câble USB x 1
- Sondes passives (300 MHz) x4
- Câble BNC-BNC × 1
- Câble de pince crocodile BNC (rouge et noir) × 1
- Sondes passives × 4
- Certificat d'étalonnage x 1
- Consignes de sécurité multilingues x 1
- Guide de démarrage rapide x 1

Avertissement

Autres modèles

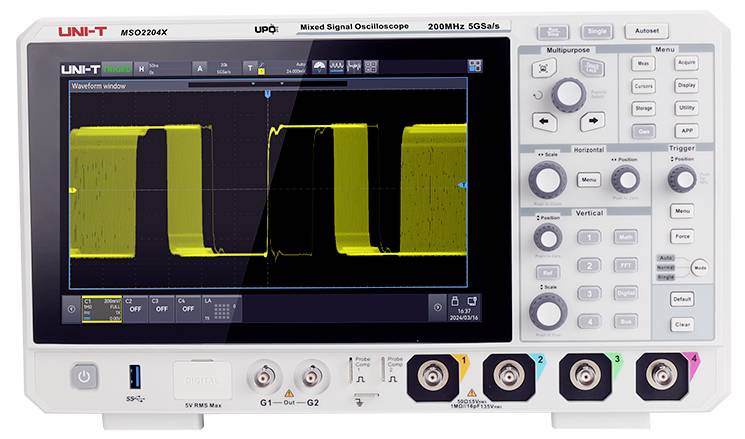

- MSO2204X : bande passante 200 MHz, 4 canaux analogiques, taux d'échantillonnage 5 Géch/s, mémoire 100 Mpts, capture de forme d'onde 2 000 000 wfms/s, 16 canaux numériques, avec générateur Dual Channel 50 MHz en option.

- MSO2104X : bande passante de 100 MHz, 4 canaux analogiques, taux d'échantillonnage de 5 Géch/s, mémoire de 100 Mpts, capture de forme d'onde de 2 000 000 wfms/s, 16 canaux numériques, avec générateur Dual Channel 50 MHz en option.

Options logicielles

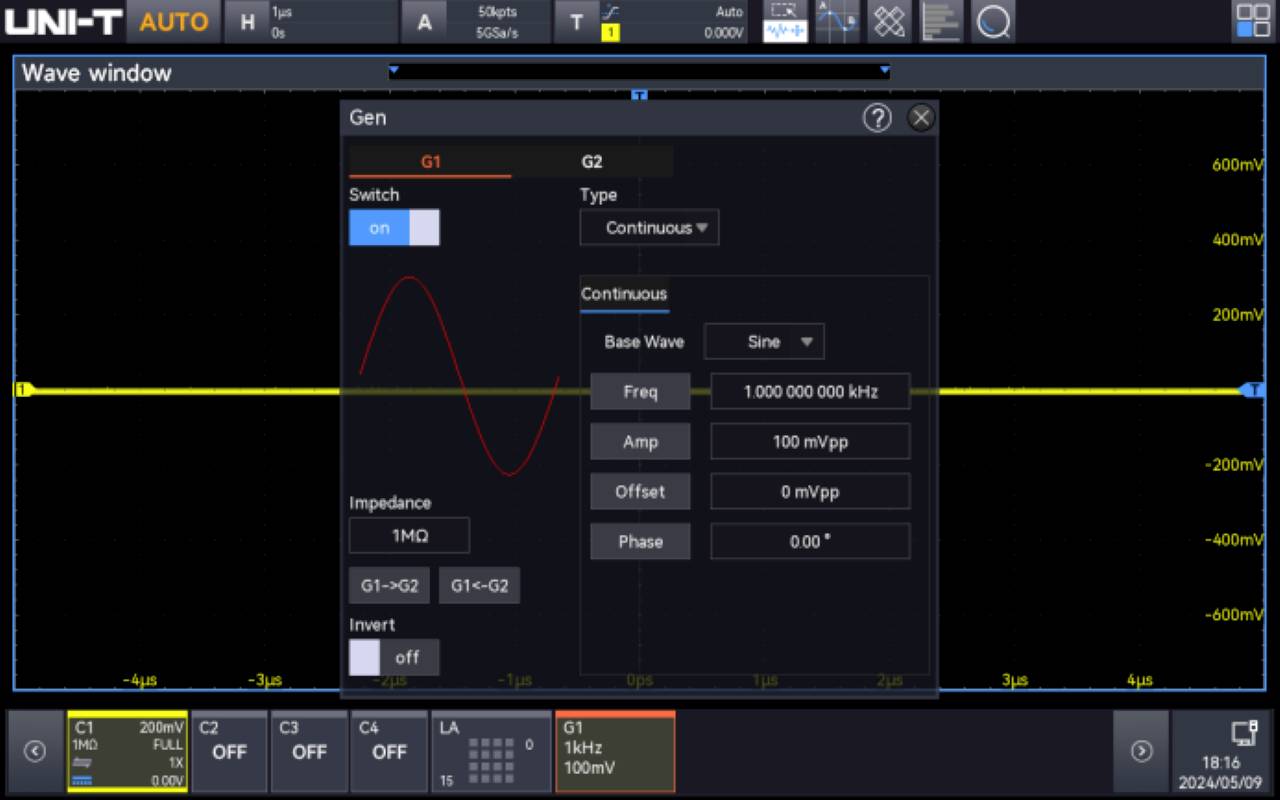

- MSO2000X-AWG : Dual 50 MHz Arbitrary Waveform Generator option (avec Bode Plot)

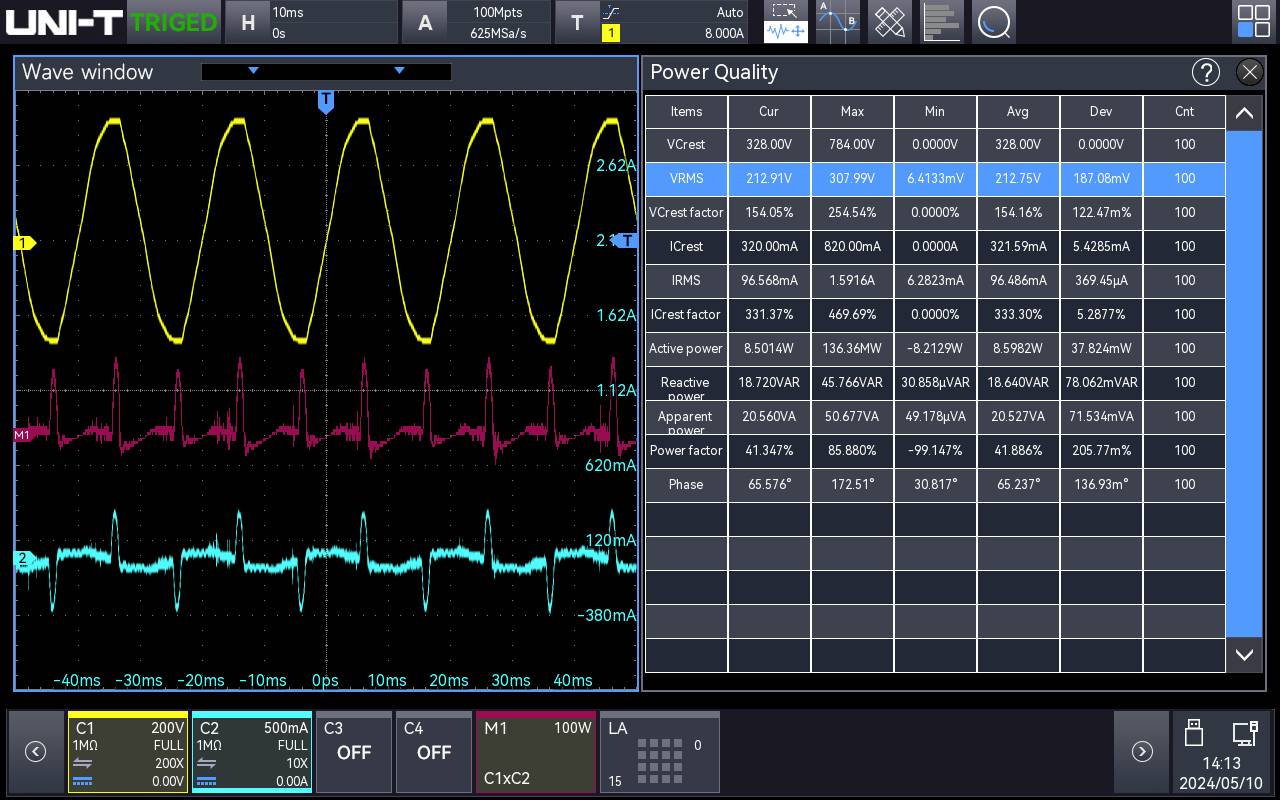

- MSO2000X-PWR : option d'analyse Power

- MSO2000X-BND : options de déclenchement et de décodage de bus série (y compris MSO2000X-AUTO : bundle et MSO2000X-AUDIO)

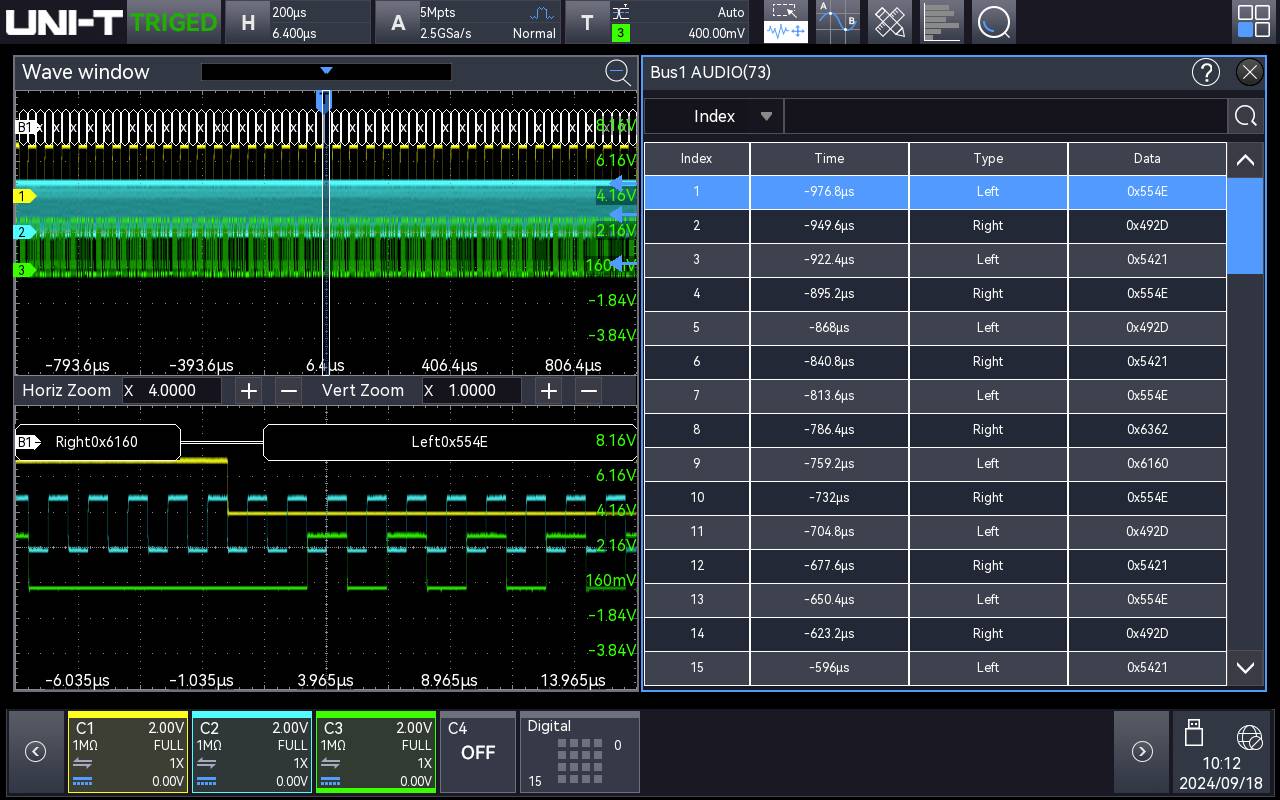

- MSO2000X-AUDIO : option de déclenchement et d'analyse de bus audio

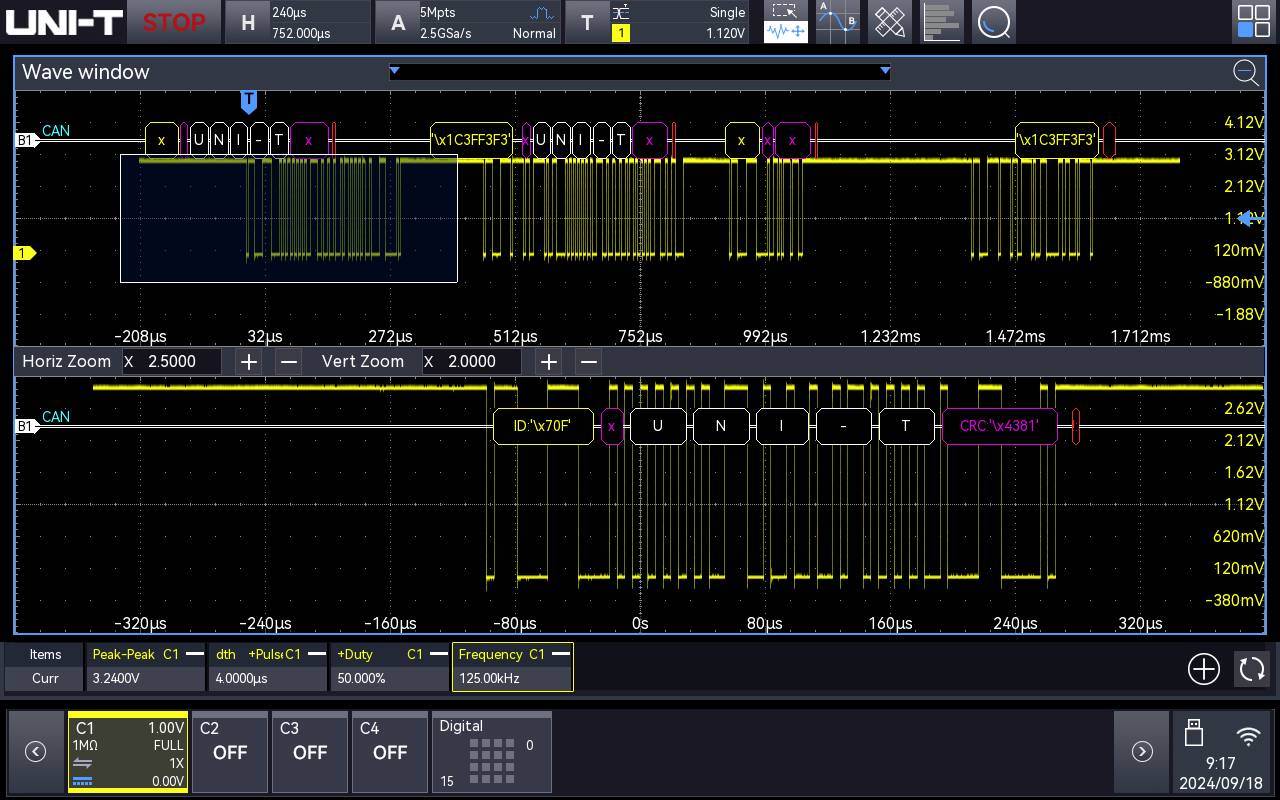

- MSO2000X-AUTO : option de déclenchement et de décodage de bus série automobile (y compris CAN, CAN-FD, LIN, FlexRay, SENT)

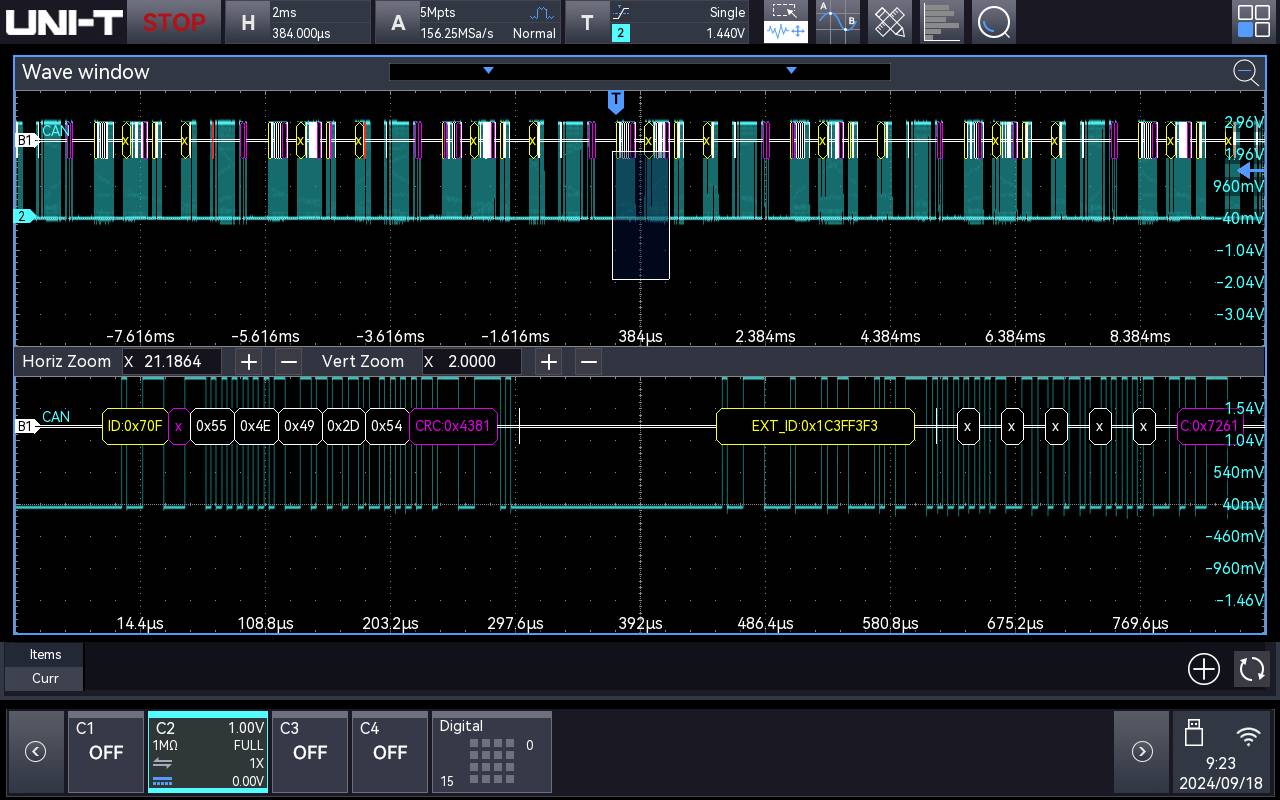

- MSO2000X-CAN : option de déclenchement et d'analyse de bus série automobile (CAN)

- MSO2000X-CANFD : option de déclenchement et d'analyse de bus série automobile (CAN-FD)

- MSO2000X-LIN : option de déclenchement et d'analyse de bus série automobile (LIN)

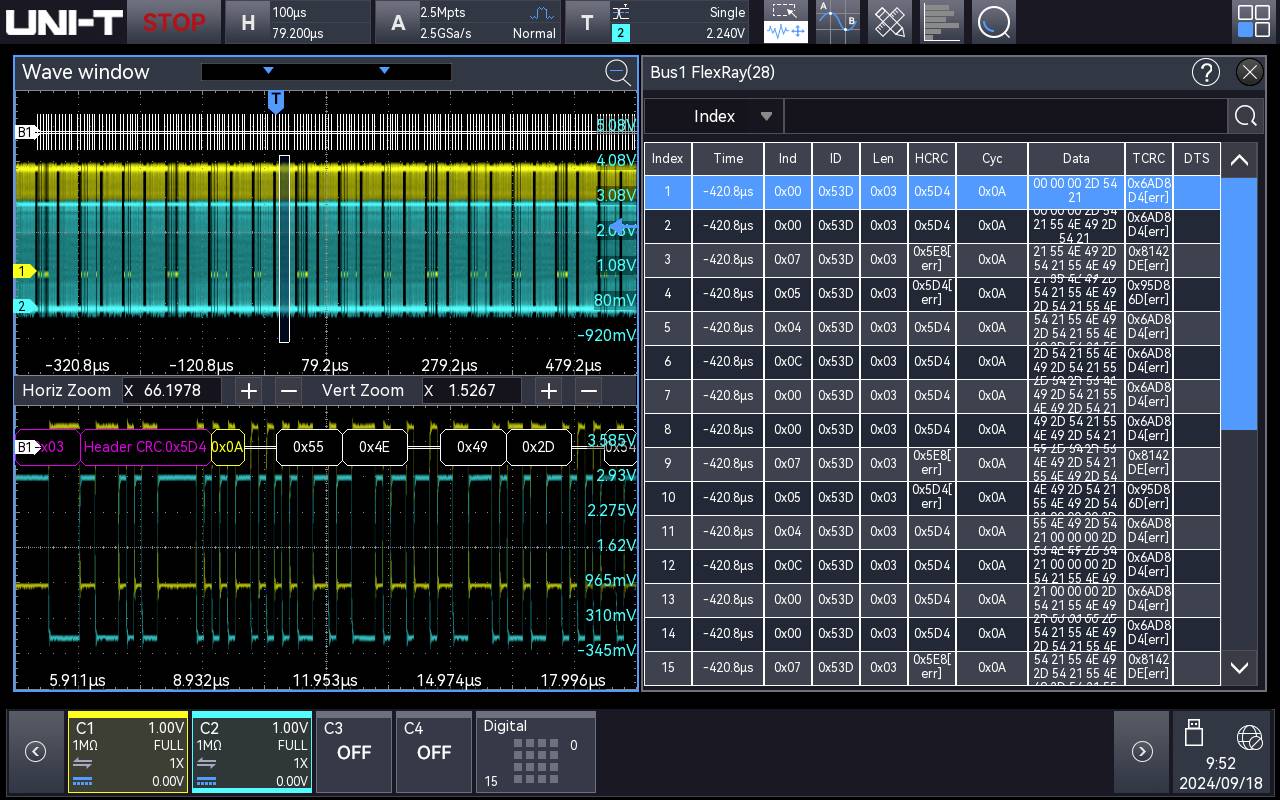

- MSO2000X-Flex : option de déclenchement et d'analyse de bus série automobile (FlexRay)

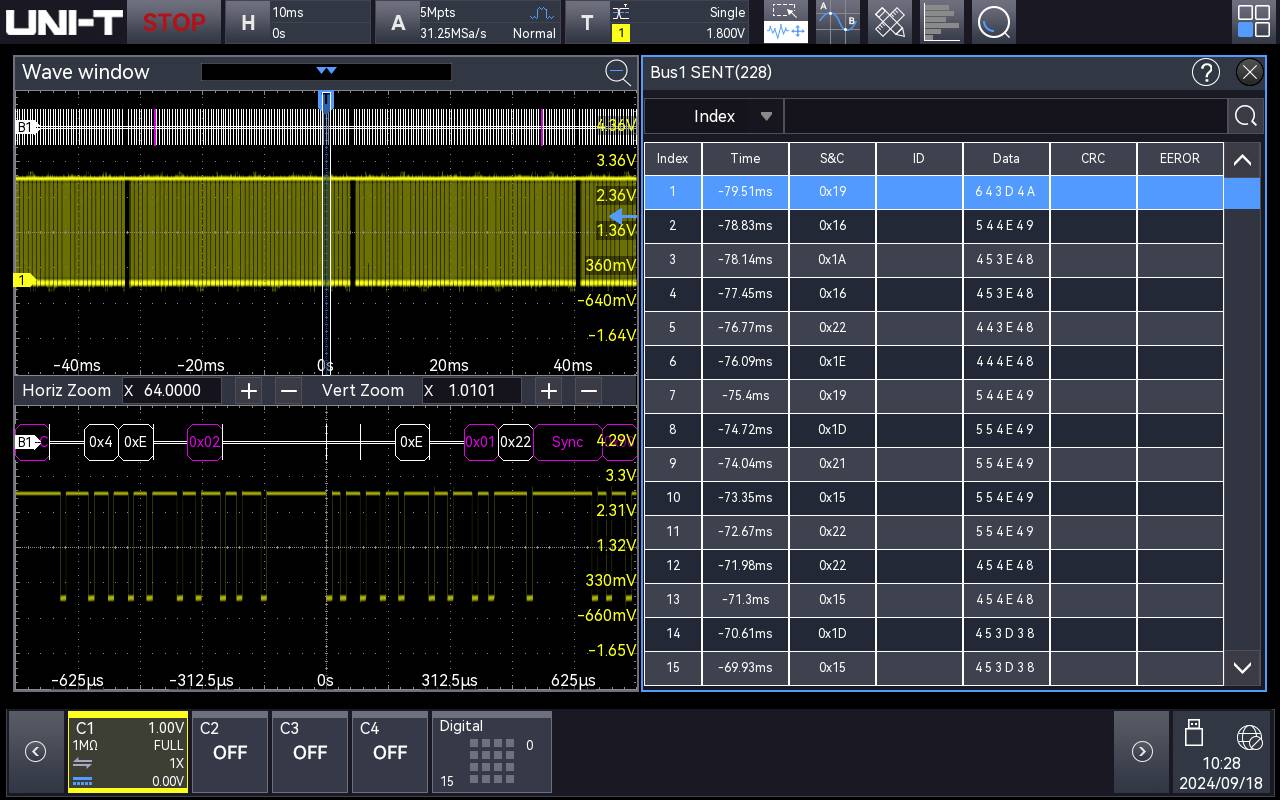

- MSO2000X-SENT : option de déclenchement et d'analyse de bus pour capteurs automobiles (SENT)
