Name: UTG4082A Générateur de fonction Uni-T 1 µHz - 80 Hz 2 canaux Arbitraire
Brand: Uni-T
SKU: 3757389
Availability: BackOrder

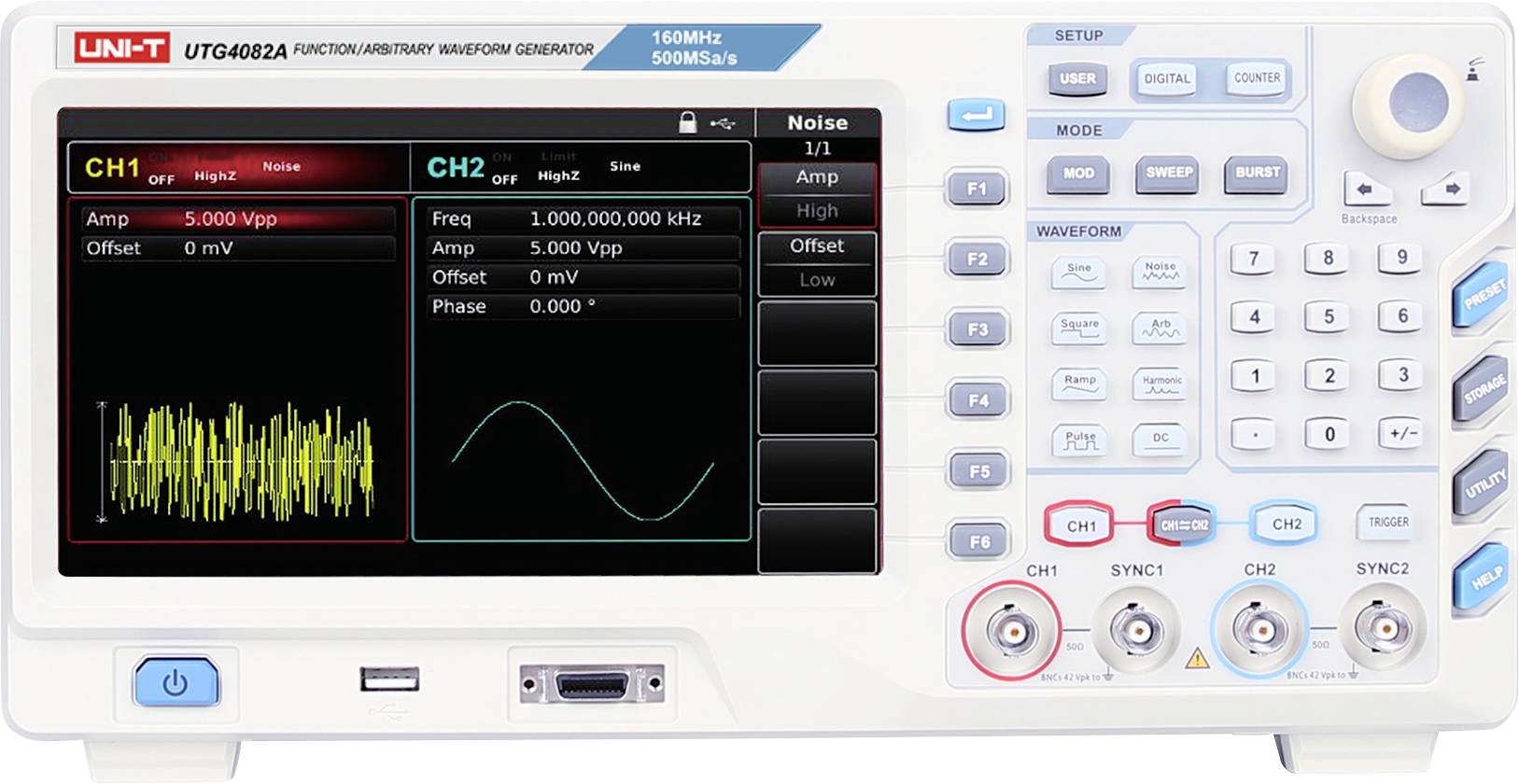

Générateur de fonctions/ondes arbitraires UNI-T UTG4082A affichant la sortie de bruit CH1 et les paramètres d'onde sinusoïdale CH2, avec commandes de fréquence, d'amplitude et de décalage à l'écran et boutons de canal sur le panneau avant.

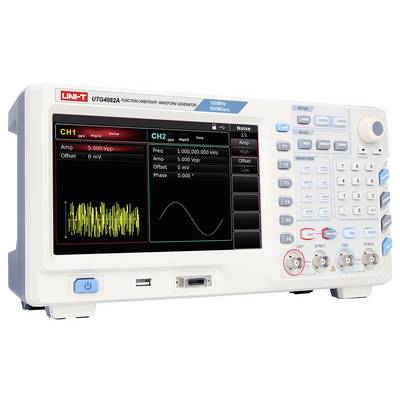

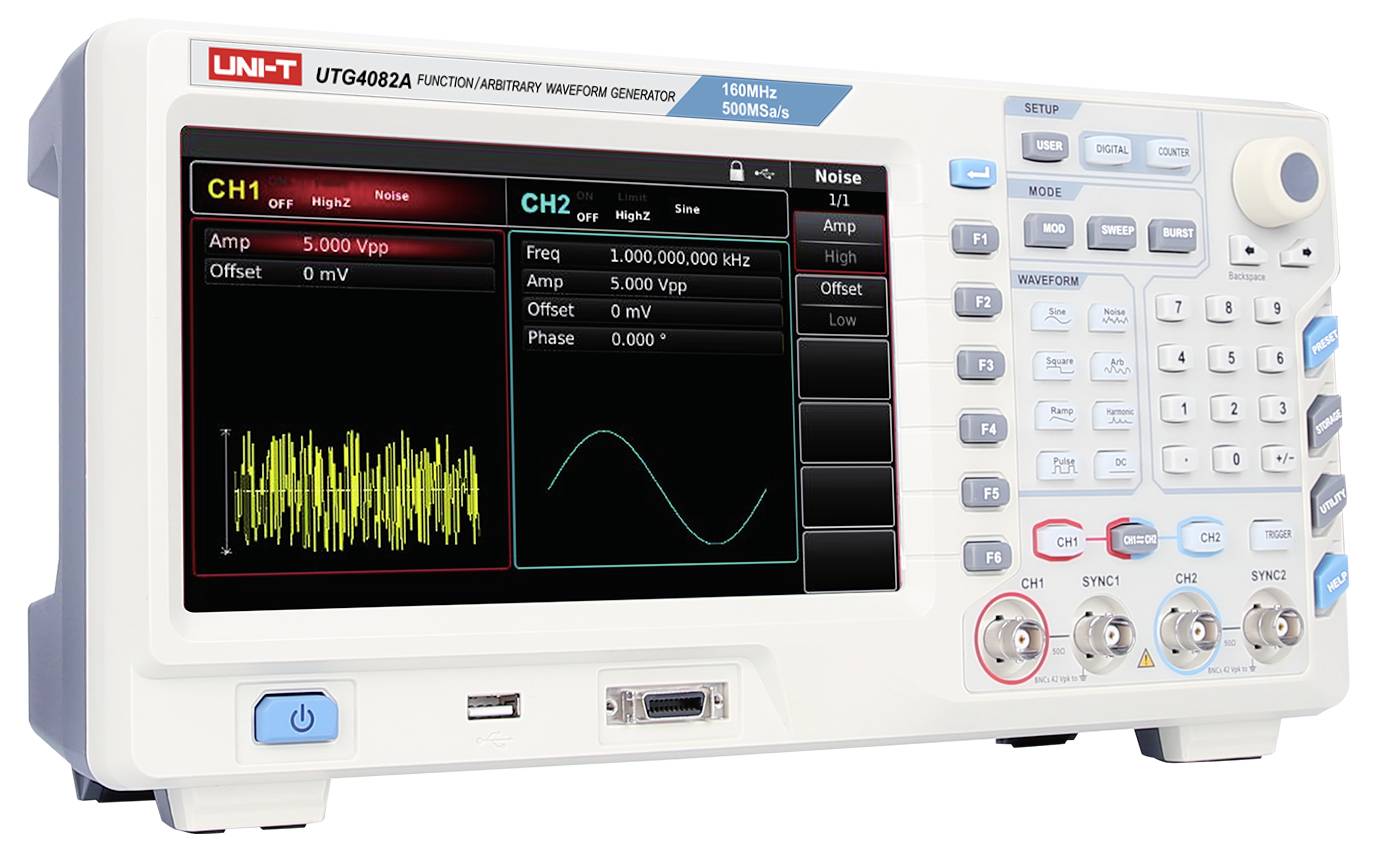

UTG4082A Générateur de fonction Uni-T 1 µHz - 80 Hz 2 canaux Arbitraire-1

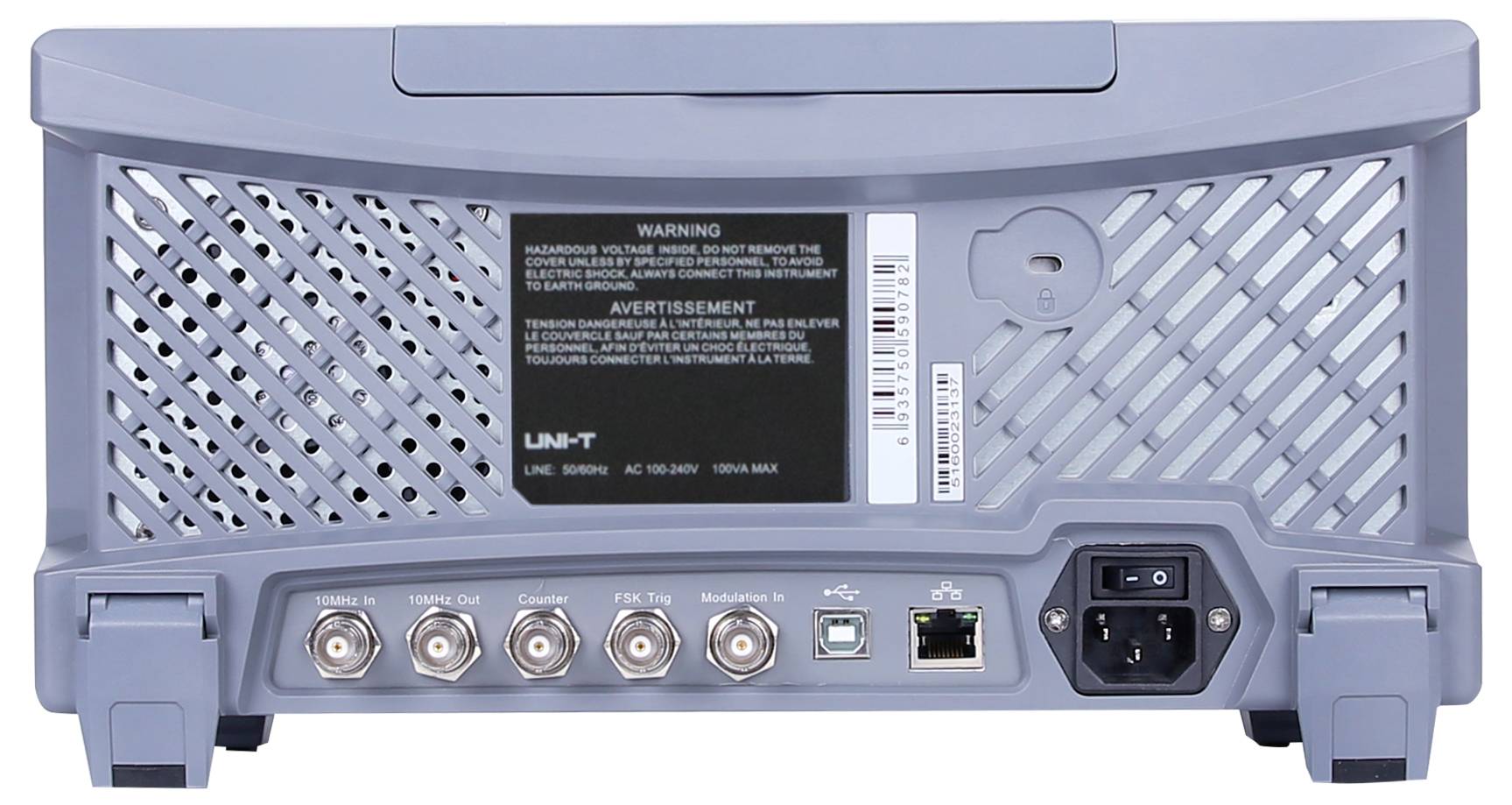

UTG4082A Générateur de fonction Uni-T 1 µHz - 80 Hz 2 canaux Arbitraire-2

1/3

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le jeu. 19 novembre

6 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Total (785,00 € / unité(s))

785,00 €

Prix TTC

Plus que 6 pièce(s) en stock !

Livraison gratuite avec

Disponible uniquement pour les clients professionnels enregistrés

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

UNI-T UTG4082A générateur de fonctions arbitraires 80 MHz 2 canaux 500MSa/S 32Mpts8″ TFT-LCD

Max. Fréquence de sortie : 80 MHz
Taux d'échantillonnage : 500 MSa/s
Résolution verticale : 16 bits
Canaux : 2
Longueur de forme d'onde arbitraire: 32 Mpts
Écran : TFT-LCD de 8 pouces

Caractéristiques techniques

Taux d'échantillonnage de 500 MSA/s.
Résolution verticale 16 bits
Mémoire 32 Mpts
7 GB Mémoire non volatile
Sortie protocole (I2C, SPI, RS232/UART)

Forme de sortie de signal: Sinus, rectangle, dent de scie (rampe), vibration supérieure, impulsion, Bruit, DC et arbitrage.

Type de produit: Générateur de fonction

Plage de fréquence: 1 µHz - 80 Hz

Formes de sortie de signal: Arbitraire

Gamme de fréquences sinus: 1 µHz - 80 Hz

Facteur de distorsion harmonique sinus: 0,2 %

Gamme de fréquences rectangle: 30 MHz

Temps de montée rectangulaire: 7 ns

Affichage: LCD

Plage de fréquence du triangle: 1 µHz bis 2 MHz

Gamme de fréquences ARB: 1 µHz bis 20 MHz

: d'usine (sans certificat)

Modulation interne: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Modulation externe: AM, FM, PM, PWM, SUM (via entrée analogique) et ASK, FSK, PSK, OSK

Déclencheur (synchrone): Interne, externe (compatible TTL) ou manuel

Seuil (asynchrone): Prend en charge le mode Gated Burst

Mesure de fréquence externe: Compteur de fréquence 6 bits de haute précision ; plage de 100 MHz à 800 MHz

Dim.: (l x H) 336 mm x 164 mm

Poids: 3.5 kg

Nombre de canaux: 2 canaux

Fréquence (max.): 80 Hz

Fréquence (min.): 1 µHz

Spécificités: Modulation

Largeur: 336 mm

Hauteur: 164 mm

Interfaces: USB-Host
périphérique USB
LAN

Alimentation électrique: 230 V/AC

Type: UTG4082A

Documents et téléchargements

Fiche technique

Fiche technique 3757389 UTG4082A Générateur de fonction Uni-T 1 µHz - 80 Hz 2 canaux Arbitraire

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3757389 UTG4082A Générateur de fonction Uni-T 1 µHz - 80 Hz 2 canaux Arbitraire

Description

L'UTG4082A est utilisé dans un large éventail d'applications et intègre plusieurs formes de signaux, notamment le générateur de fonctions, le générateur de signaux arbitraires, le générateur d'impulsions, la génération d'harmoniques et les sources de modulation analogiques et numériques. Il offre un taux d'échantillonnage élevé allant jusqu'à 500 MSA/s et une longueur d'onde maximale allant jusqu'à 32 MPT. Pour générer des signaux stables, précis et à faible distorsion, UTG4082A utilise la technologie DDS (Direct Digital Synthesizer). Une interface conviviale avec un écran haute résolution de 8 pouces et une disposition réfléchie du panneau de commande garantissent une utilisation efficace et confortable.

Ce texte a été traduit par une machine.

Modèle

Différents types de modulations : support de AM, FM, PM ainsi que des modulations numériques telles que ASK, FSK, PSK, QAM, etc
Fonction de sortie harmonique : jusqu'à 16 harmoniques librement réglables (ordre, amplitude, phase)
32 Mpts de profondeur de mémoire et 7 GB de mémoire : grande profondeur de mémoire sous forme d'onde arbitraire et grande mémoire interne
Fonction de balayage : modes de balayage linéaire et logarithmique
Interfaces numériques (en option) : prise en charge de SPI, I²C et UART

Contenu de la livraison

UTG4082A x 1
Câble d'alimentation x 1
Câble USB x 1
Câble de passage BNC-BNC × 1

Avertissement

Autres modèles

- UTG4122A : fréquence de sortie 120 MHz, taux d'échantillonnage 500 MSA/s, résolution 16 bits, 2 canaux, longueur de forme d'onde arbitraire 32 Mpts, Écran tactile TFT-LCD 8″.

- UTG4162A : fréquence de sortie 160 MHz, taux d'échantillonnage 500 MSA/s, résolution 16 bits, 2 canaux, longueur de forme d'onde arbitraire 32 Mpts, Écran tactile TFT-LCD 8″.

- UTG4202A : fréquence de sortie 200 MHz, taux d'échantillonnage 500 MSA/s, résolution 16 bits, 2 canaux, longueur de forme d'onde arbitraire 32 Mpts, 8″ TFT-LCD.
