Weidmüller 1651220000 Insert femelle RockStar® HDC HDD 108 + PE à sertir 1 pc(s)

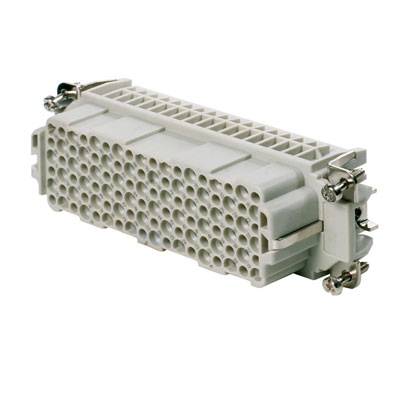

Un connecteur rectangulaire gris avec plusieurs points de connexion.
Type de produit
Insert femelle
Connexion
à sertir
Série
RockStar® HDC HDD
Spécificités
avec alliage de cuivre
Nombre total de pôles
108 + PE
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Livraison avant le ven. 13 novembre
5 pièce(s)
Vente et expédition :
Conrad ElectronicCGV
Nombre
Total (24,99 € / unité(s))
24,99 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,00 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Plus que 5 pièce(s) en stock !
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Embout de douille

  • HDC HDD 108 FC

Caractéristiques techniques

  • Poids net: 76 g
  • température limite: -40 °C Résistance d'isolation 125 °C : 1010 Ω
  • degré de pollution : 3
  • largeur : 34 mm
  • hauteur : 33 mm
  • profondeur : 111 mm
  • hauteur femelle : 33 mm
  • longueur culot : 111 mm
  • taille : 8
  • séries : tension
  • de référence HDD (DIN en 61984) : 250 V
  • tension de mesure selon UL/CSA : 600 V AC/DC
  • tension nominale (DIN en 61984) : 4 kV
  • courant nominal (DIN en 61984) :
  • Classe de inflammabilité 10 A selon UL 94: V-0
  • résistance de passage: ≤ 4mΩ
  • matière isolante: PC renforcé de fibre de verre (UL listé et certifié rail)
  • groupe d'isolation: IIIa
  • cycles de branchement AG: ≥ 500
  • cycles de branchement au: ≥ 500
  • type de raccordement PE: Raccord à vis
  • section de raccordement de conducteur AWG (PE), max.: AWG 14
  • section de raccordement de conducteur (PE), min.: AWG 20
  • longueur de dénudage:
  • Connecteur PE: 8 mm
  • Couple de serrage de 10 mm max. Raccord PE :
  • couple de serrage de 1,5 Nm min. Raccord PE :
  • vis de fixation 1,2 Nm : m 4
  • dimensions de lame cruciforme : taille
  • de lame PZ1 fente (connecteur PE) : SD 0,6 x 3,5, SD 0,8 x 4,0
Type de produit

Insert femelle

Série

RockStar® HDC HDD

Spécificités

avec alliage de cuivre

Connexion

à sertir

Nombre total de pôles

108 + PE

Section du conducteur (max.)

2.5 mm²

Nombre de pôles

108

Section du conducteur (min.)

0.14 mm²

Contenu

1 pc(s)

Contact séquentiel (PE)

oui

UKCA

oui

Documents et téléchargements

Fiche technique

Fiche technique 202857 Weidmüller 1651220000 Insert femelle RockStar® HDC HDD 108 + PE à sertir 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 202857 Weidmüller 1651220000 Insert femelle RockStar® HDC HDD 108 + PE à sertir 1 pc(s)

Description

Pièce de raccordement composée d'un corps isolant et d'éléments de contact.
