Photo non contractuelle
ifm Electronic Capteur de pression 1 pc(s) PN3094 -0.1 MPa à 1 MPa M12 1 NF (R), 1 NO (T), analogique
EAN :
Ref. fabricant :
Code produit :
Type de produit
Capteur de pression
Branchement
M12
Modèle
surpression
Gamme de mesure (pression) (max.)
1 MPa
Tension de fonctionnement max.
30 V/DC
Fiche technique (PDF)
50 pièce(s)
Vente et expédition :
franco de port à partir de 199,00 €.- d'achat auprès de ce fournisseur
Nombre
Total
371,10 €
Livraison intracommunautaire (exonérée de TVA)
Livraison gratuite
Droit de retour de 14 jours inclus
Vous bénéficiez déjà de la meilleure offre pour cette quantité.
Notre offre
Points forts et détails

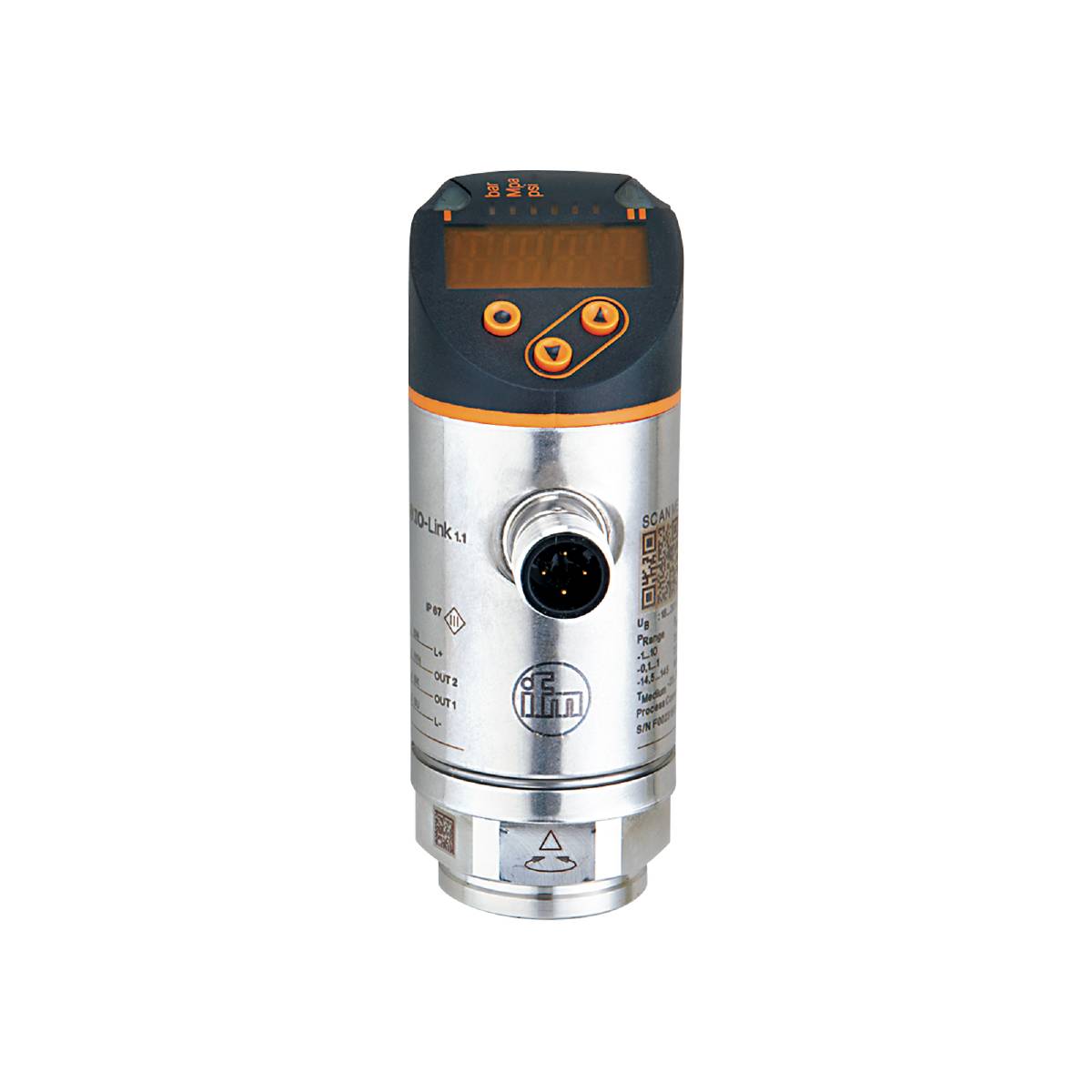

Capteur de pression électronique ifm PN3094
- Sortie de commutation programmable avec IO-Link et sortie analogique
- Indicateur de changement rouge-vert pour le marquage clair des zones de qualité
- Orientation optimale grâce à la possibilité de tourner le raccord de processus
- Stable à long terme grâce à une grande résistance aux surcharges
- Modèle robuste pour une utilisation dans un environnement industriel difficile
- Utilisation confortable via les touches ou le paramétrage via IO-Link
Caractéristiques techniques
- Tension de sortie analogique [V] : 0...10; (0 bar = 0 ; 10 bar = 10)
- Courant de sortie analogique [ma] : 4...20; (0 bar = 4 ; 10 bar = 20)
- Temps de réponse [ms] : < 3
- Nombre de sorties analogiques : 1
- Nombre de sorties numériques : 1
- Nombre d'entrées et de sorties : nombre de sorties numériques : 1 ; nombre de sorties analogiques : 1
- Affichage : écran : 3 x LED, vert (bar, psi, MPa) ; état de commutation : 1 x LED, jaune ; valeurs mesurées : affichage alphanumérique, rouge / vert, 4 chiffres
- Résistance à la pression [MPa] : 7.5
- Résistance à la pression [psi] : 1087
- Par paliers de - Factory setting / CMPT = 2 [MPa] : 0.005
- Par paliers de - Status_B High Resolution / CMPT = 3 [MPa] : 0,001
- Révision IO-Link : 1.1
- Déviation de la courbe caractéristique : < ± 0,25 (BFSL) / < ± 0,5 (LS) ; (BFSL = meilleure ligne droite (réglage de la valeur minimale) ; LS = réglage du point limite)
- Plage de mesure [MPa] : -0,1...1
- Elément de mesure : cellule de mesure de pression capacitive céramique
- Min. Distance entre SP et RP - Factory setting / CMPT = 2 [MPa] : 0.005
- Min. Distance entre SP et RP - Status_B High Resolution / CMPT = 3 [MPa] : 0.005
- Min. Pression d'éclatement [MPa] : 15
- Point de réarmement RP - Factory setting / CMPT = 2 [MPa] : -0,095...0,995
- Point de réarmement RP - Status_B High Resolution / CMPT = 3 [MPa] : -0,097...0,995
- Point de commutation SP - Factory setting / CMPT = 2 [MPa] : -0,09...1
- Point de commutation SP - Status_B High Resolution / CMPT = 3 [MPa] : -0,092...1
- Précision du point de commutation de la plage : < +/- 0,5
- Norme SDCI : IEC 61131-9
- Type de transmission IO-Link : COM2 (38,4 kBaud)
- Température ambiante-1 [°C] : -25...80
- Précision de répétition de la plage de pourcentage : < ± 0,1 ; (en cas de variations de température : < 10 K)
- Couple de serrage [Nm] : 25...35 ; (couple recommandé ; en fonction de la lubrification, du joint et de la charge de compression)
- Modèle de protection contre les courts-circuits : cadencé
- Fonction de sortie : contact normalement ouvert / contact normalement fermé ; (paramétrable)
- Signal de sortie : signal de commutation ; signal analogique ; IO-Link ; (configurable)
- Classe de port maître requise : A.
- Temps de mise en veille [s] : < 0,3
- Caractéristique spéciale : contacts dorés
- Tension de fonctionnement [V] : 18...30 DC ; (selon SEL/PEL)
- Atténuation sortie analogique dAA [s] : 0...4
- Atténuation valeur de processus DAP [s] : 0...4
- Intensité de courant durable de la sortie de commutation DC [ma] : 150; (200 (...60 °C) 250 (...40 °C))
- Elément de régulation présent : non (rééquipement possible)
- Type d'impression : pression relative ; vide
- Résistance à la pression [bar] : 75
- Directive sur les équipements sous pression : bonnes pratiques d'ingénierie ; utilisable pour les supports du groupe de fluides 2 ; supports du groupe de fluides 1 sur demande
- Temps de temporisation réglable DS, dr [s] : 0...50
- Version électrique : PNP
- Nombre total de sorties : 2
- Poids [g] : 235.500
- Ecart d'hystérésis : < ± 0,25
- Par incréments de - Factory setting / CMPT = 2 [bar] : 0,05
- Par incréments de - Factory setting / CMPT = 2 [psi] : 0,5
- Par paliers de - Status_B High Resolution / CMPT = 3 [bar] : 0,01
- Par paliers de - Status_B High Resolution / CMPT = 3 [psi] : 0.1
- Fonctions IO-Link (azcyclique) - Factory setting / CMPT = 2 : marquage spécifique à l'application
- Fonctions IO-Link (azcyclique) - Status_B High Resolution / CMPT = 3 : marquage spécifique à l'application
- Résolution IO-Link impression - Factory setting / CMPT = 2 [bar] : 0,01
- Résolution IO-Link - Status_B High Resolution / CMPT = 3 [bar] : 0.005
- Interface de communication : IO-Link
- Protection contre les courts-circuits : oui
- Température de stockage [°C] : -40...100
- Stabilité à long terme : < ± 0,05 ; (par 6 mois)
- Max. Temps de montée sortie analogique [ms] : 3
- Max. Bürde [Ω]: 500
- max. Chute de tension sortie de commutation DC [V] : 2,5
- Milieux : liquides et gazeux
- Température moyenne [°C] : -25...80
- Plage de mesure [bar] : -1...10
- Plage de mesure [psi] : -14,5...145
- Min. Distance entre SP et RP - Factory setting / CMPT = 2 [bar] : 0,5
- Min. Distance entre SP et RP - Factory setting / CMPT = 2 [psi] : 1
- Min. Distance entre SP et RP - Status_B High Resolution / CMPT = 3 [bar] : 0,5
- Min. Distance entre SP et RP - Status_B High Resolution / CMPT = 3 [psi] : 0,8
- Min. Pression de rupture [bar] : 150
- Min. Pression de rupture [psi] : 2175
- Min. Cycles d'impression : 100 millions
- Min. RÉSISTANCE D'ISOLATION [MΩ] : 100 ; (500 V DC)
- Min. Résistance de charge [Ω] : 2000
- Min. Durée du cycle de traitement - Factory setting / CMPT = 2 [ms] : 2.3
- Min. Temps de cycle de traitement - statut_B High Resolution / CMPT = 3 [ms] : 3
- MTTF : 226
- Possibilités de paramétrage : hystérésis / fenêtre ; contact NO / contact NF ; temporisation de commutation / retour ; atténuation ; unité d'affichage ; sortie de courant/tension
- Profile - Factory setting / CMPT = 2 : Smart Sensor : process Data variable ; identification de l'appareil, diagnostic de l'appareil
- Profils - Status_B High Resolution / CMPT = 3 : Smart Sensor ED2 : capteur de mesure numérique (0x000A), identification et diagnostic (0x4000)
- Raccord process : raccord fileté G 1/4 filetage intérieur M6 I
- Données de processus analogiques : 1
- Données de processus binaires : 1
- Point de commutation RP - Factory setting / CMPT = 2 [bar] : -0,95...9,95
- Point de commutation RP - Factory setting / CMPT = 2 [psi] : -14...144,5
- Point de commutation RP - statut_B High Resolution / CMPT = 3 [bar] : -0,97...9,95
- Point de retour RP - statut_B High Resolution / CMPT = 3 [psi] : -14...144,3
- Fréquence de commutation DC [Hz] : < 170
- Point de commutation SP - Factory setting / CMPT = 2 [bar] : -0,9...10
- Point de commutation SP - Factory setting / CMPT = 2 [psi] : -13,5...145
- Point de commutation SP - Status_B High Resolution / CMPT = 3 [bar] : -0,92...10
- Point de commutation SP - Status_B High Resolution / CMPT = 3 [psi] : -13,3...145
- Indice de protection : IP 65 ; IP 67
- Indice de protection: III
- Mode SIO : oui
- Connecteur : disposition des broches : 0001 - connecteur : 1 x M12 ; codage : A ; contacts : dorés
- Consommation de courant [ma] : < 35
- Coefficient de température point zéro < : ± 0,2; (-25...80 °C)
- Coefficient de température de la plage : < +0,2 ; (-25...80 °C)
- Résistant aux surcharges : oui
- Résistance au vide [mbar] : -1000
- Protection contre l'inversion de polarité : oui
- Watchdog intégré : oui
- Matériaux en contact avec Medium : 1.4404 (acier inoxydable / 316L) ; Al2O3 (céramique) ; FKM
- Type de produit
Capteur de pression
- Type
PN3094
- Branchement
M12
- Modèle
surpression
- Sorties
PNP
- Signal de sortie (min.)
4 mA
- Sortie de signal max.
20 mA
- Interfaces
IO-Link
- Gamme de mesure (pression) minimale
-0.1 MPa
- Gamme de mesure (pression) (max.)
1 MPa
- Plage de mesure (pression)
-0.1 MPa à 1 MPa
- Tension de fonctionnement min.
18 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
18 - 30 V/DC
- Type de contact
1 NF (R)
1 NO (T)
analogique
IP65/67
- Température min.
-25 °C
- Température max.
80 °C
- Poids
0.2280 kg
- Conforme à la norme RoHS
oui
- Contenu
1 pc(s)
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3321293 ifm Electronic Capteur de pression 1 pc(s) PN3094 -0.1 MPa à 1 MPa M12 1 NF (R), 1 NO (T), analogique
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3321293 ifm Electronic Capteur de pression 1 pc(s) PN3094 -0.1 MPa à 1 MPa M12 1 NF (R), 1 NO (T), analogique
Description
Capteur de pression électronique ifm PN3094
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
