Oscilloscope numérique Metrix OX 9302 300 MHz 2 canaux 2.5 Géch/s 12 bits fonctions multimètre - Conrad Electronic France | Conrad Electronic » All parts of success

Platform for Everything Technical *
Livraison express en 24h ou 48h
Large gamme de services et d'articles
Retours simples et garantis

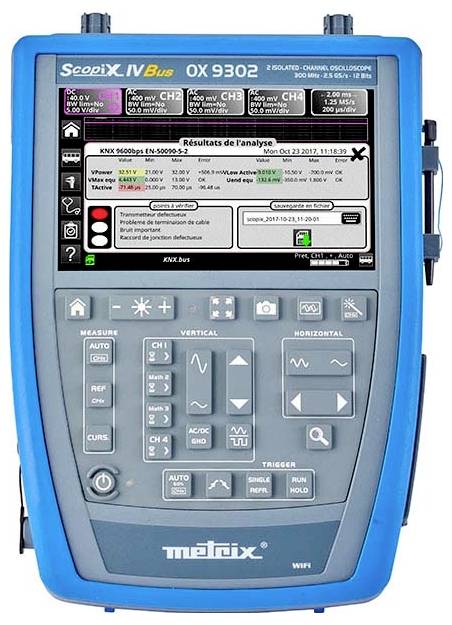

Appareil de mesure avec affichage à l'écran 'Scopix IV OX 9302'. Affiche les résultats d'analyse avec un diagramme et des valeurs de mesure. Interface de commande similaire à celle d'un ordinateur portable.

Appareil de mesure avec affichage à l'écran 'Scopix IV OX 9302'. Affiche les résultats d'analyse avec un diagramme et des valeurs de mesure. Interface de commande similaire à celle d'un ordinateur portable.

Metrix

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le mar. 10 novembre

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (7 259,00 € / unité(s))

7 259,00 €

Prix TTC

dont 1,60 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Bus SCOPIX IV - pour le contrôle de l'intégrité physique des bus de terrain

300 MHz

Caractéristiques techniques

Types de bus de terrain courants déjà créés dans LE BUS SCOPIX : as-I, CAN High speed, CAN-lowspeed, DALI, FlexRay, Profibus DP, RS232, RS485, Profibus PA, KNXx, Ethernet 10 base T, Ethernet 100 base T, Ethernet 10 base 2, LIN, Arinc 429, MIL-STD-1553, USB 1.1

Type de produit: Oscilloscope numérique

Bande passante: 300 MHz

Fréquence d'échantillonage par canal: 2.5 Géch/s

Résolution: 12 bits

Taille de l'écran: 7 pouces

Spécificités: fonctions multimètre

: d'usine (sans certificat)

Catégorie de mesure: CAT III 600 V

Alim.: Batterie Li-Ion

Dim.: (L x l x H) 66.2 x 292.5 x 210.6 mm

Poids: 2.1 kg

Ecran: 800x480 pixels

Largeur: 292.5 mm

Hauteur: 210.6 mm

Longueur: 66.2 mm

Type: OX 9302

Documents et téléchargements

Fiche technique

Fiche technique 1925310 Oscilloscope numérique Metrix OX 9302 300 MHz 2 canaux 2.5 Géch/s 12 bits fonctions multimètre

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1925310 Oscilloscope numérique Metrix OX 9302 300 MHz 2 canaux 2.5 Géch/s 12 bits fonctions multimètre

Description

Dans la fonction BUS du SCOPIX IV, les mesures électriques peuvent être effectuées pour évaluer l'intégrité physique des bus de terrain, c'est-à-dire pour vérifier le fonctionnement de la première couche de transmission de bits conformément aux normes en vigueur (propriétés électriques, synchronisation, etc.).

Le BUS OX 9302 vous permet d'évaluer facilement les fonctions d'un bus de données en 4 étapes :
1. Sélection du bus de terrain à vérifier
2. Affichage des tolérances autorisées
3. Analyse automatique du test de bus conformément aux normes
4. Enregistrer les résultats d'analyse

Ce texte a été traduit par une machine.

Contenu de la livraison

Housse de transport
Adaptateur/chargeur secteur
1 kit d'accus Li-Ion
1 stylet pour écran tactile
2 sondes 1:10 Probix HX0130
1 adaptateur banane Ø 4 mm Probix
1 jeu de cordons de mesure avec sonde de test banane Ø 4 mm
1 câble Ethernet
1 câble USB
1 carte microSD de 8 Go avec adaptateur pour carte SD
Cartes de raccordement bus HX0190 et HX0191
1 CD-Rom avec mode d'emploi
Guide de programmation
Logiciel SX-BUS 2.0

Description

Dans la fonction BUS du SCOPIX IV, les mesures électriques peuvent être effectuées pour évaluer l'intégrité physique des bus de terrain, c'est-à-dire pour vérifier le fonctionnement de la première couche de transmission de bits conformément aux normes en vigueur (propriétés électriques, synchronisation, etc.).

Le BUS OX 9302 vous permet d'évaluer facilement les fonctions d'un bus de données en 4 étapes :
1. Sélection du bus de terrain à vérifier
2. Affichage des tolérances autorisées
3. Analyse automatique du test de bus conformément aux normes
4. Enregistrer les résultats d'analyse

Ce texte a été traduit par une machine.

Contenu de la livraison

Housse de transport
Adaptateur/chargeur secteur
1 kit d'accus Li-Ion
1 stylet pour écran tactile
2 sondes 1:10 Probix HX0130
1 adaptateur banane Ø 4 mm Probix
1 jeu de cordons de mesure avec sonde de test banane Ø 4 mm
1 câble Ethernet
1 câble USB
1 carte microSD de 8 Go avec adaptateur pour carte SD
Cartes de raccordement bus HX0190 et HX0191
1 CD-Rom avec mode d'emploi
Guide de programmation
Logiciel SX-BUS 2.0
