Name: Oscilloscope numérique Uni-T UPO1054 50 MHz 2 Géch/s 56 Mpts mémoire numérique (DSO)
Brand: Uni-T
SKU: 3399998
Availability: BackOrder

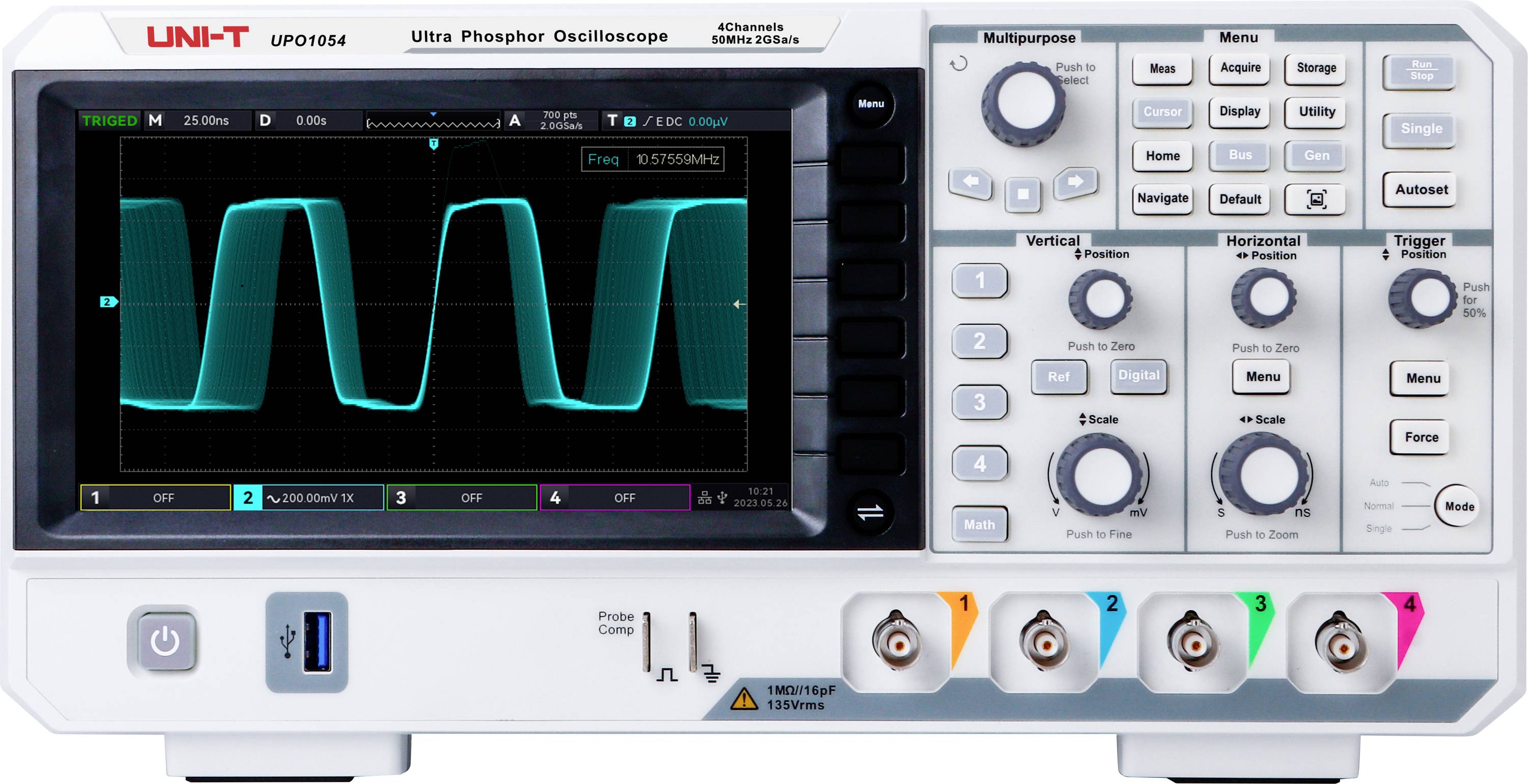

Un oscilloscope avec une forme d'onde sur l'écran. Les commandes sont situées à droite, comprenant des boutons de menu et de réglage.

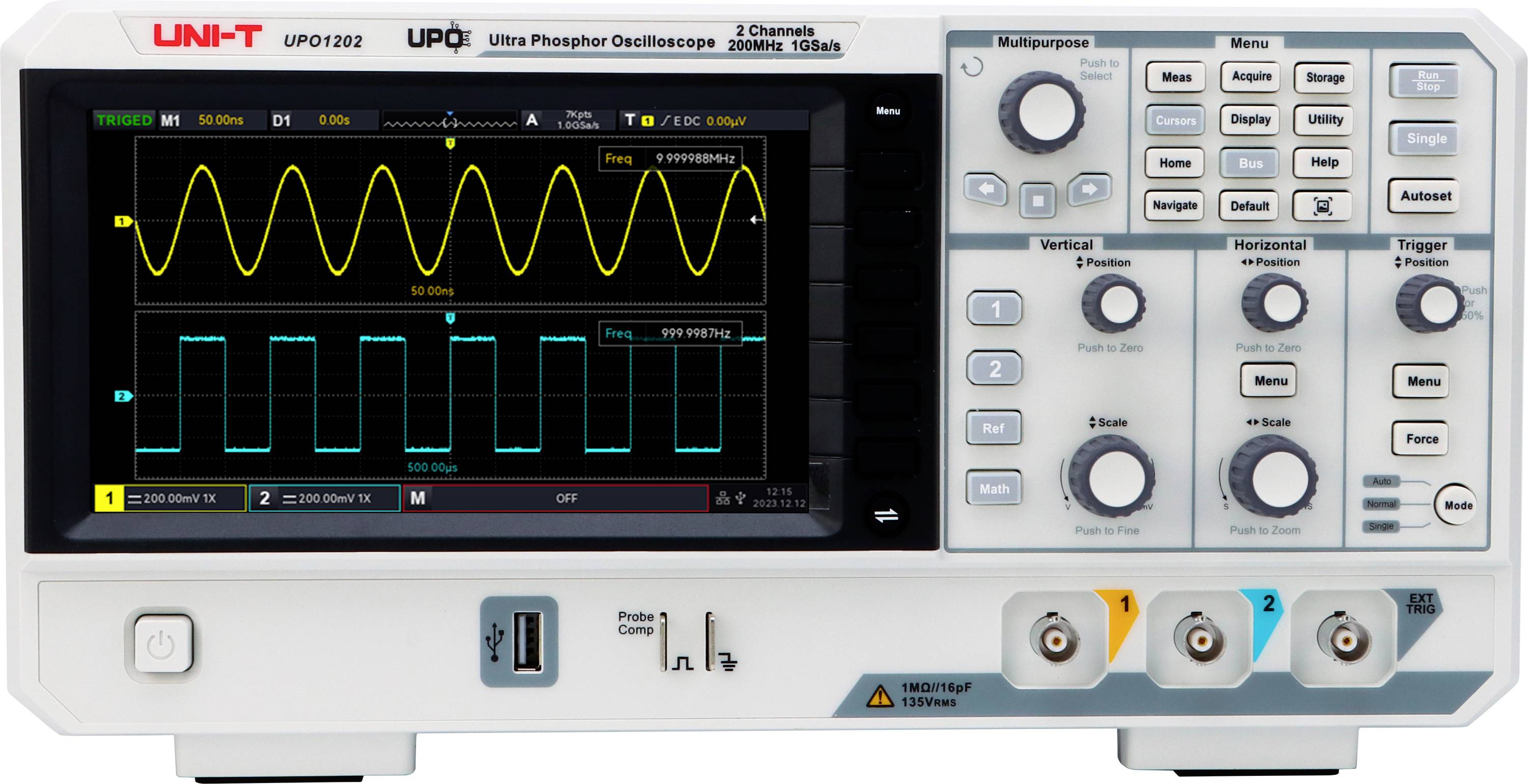

Un oscilloscope affiche des ondes sinusoïdales et rectangulaires sur l'écran, avec des commandes permettant d'ajuster l'échelle et la puissance de déclenchement.

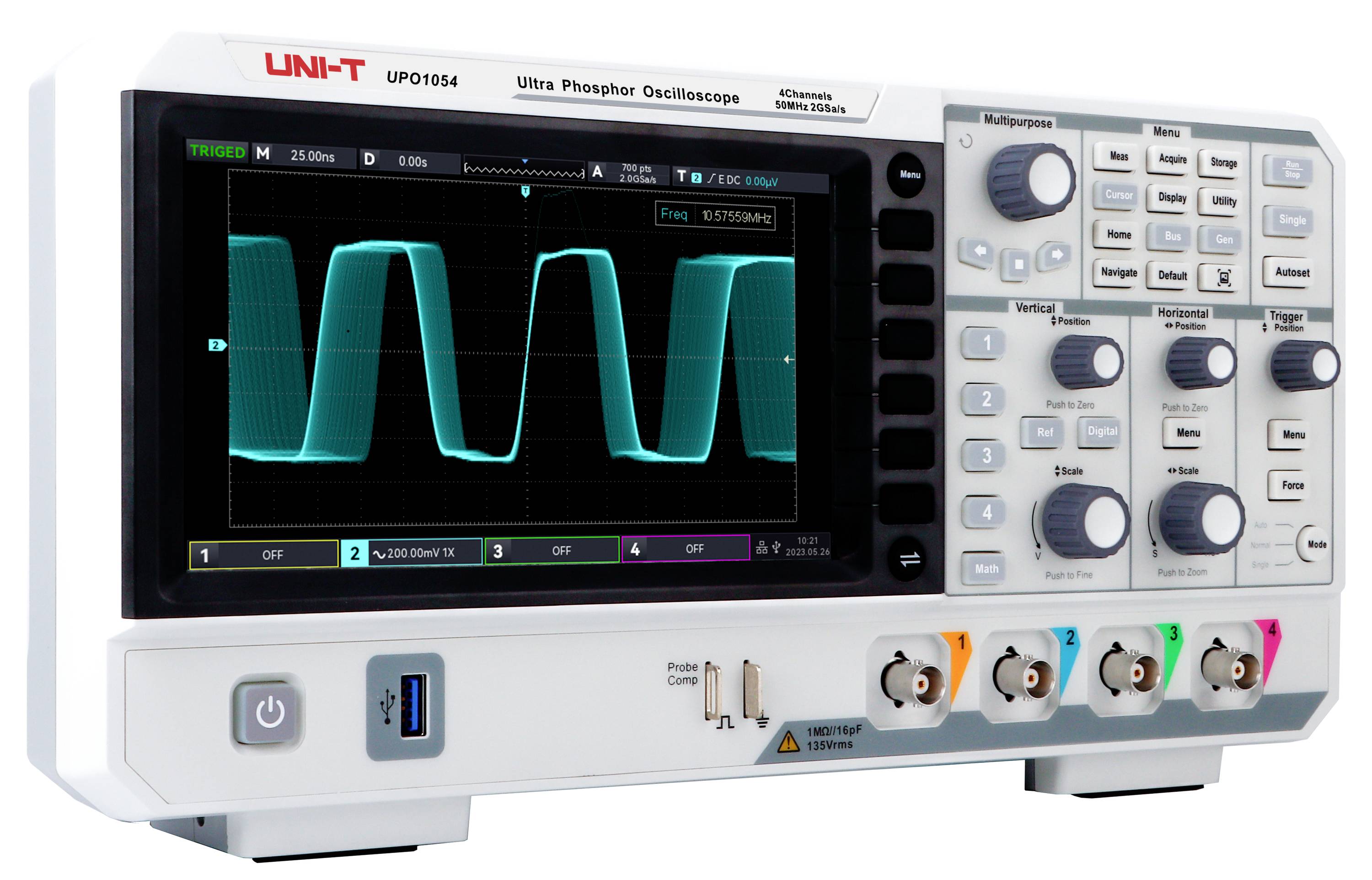

Un oscilloscope numérique avec un écran affichant une forme d'onde. Les commandes et les connecteurs se trouvent à droite de l'écran.

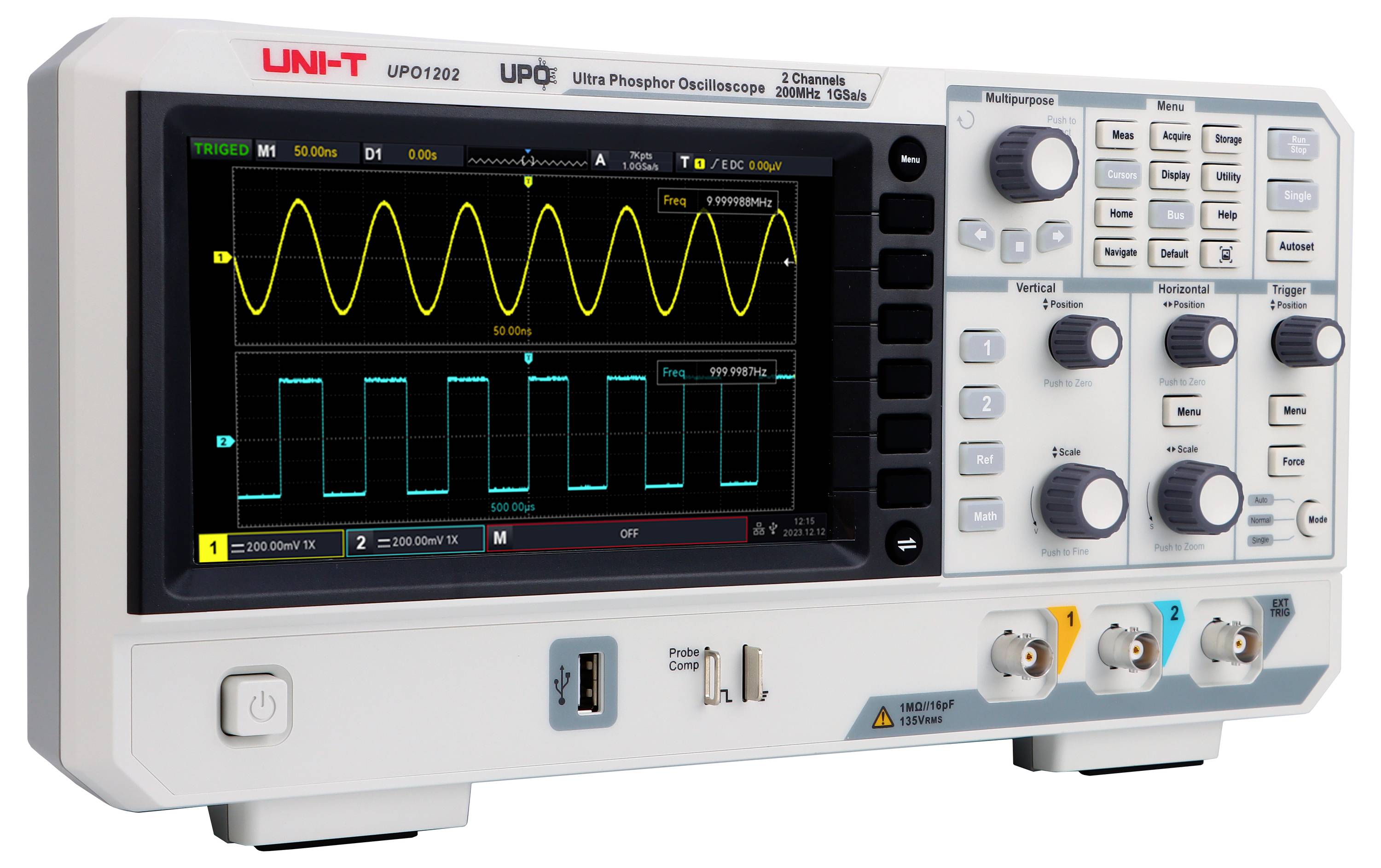

Un oscilloscope affiche deux signaux sinusoïdaux sur l'écran. Les boutons de commande et les connexions sont situés à droite du display.

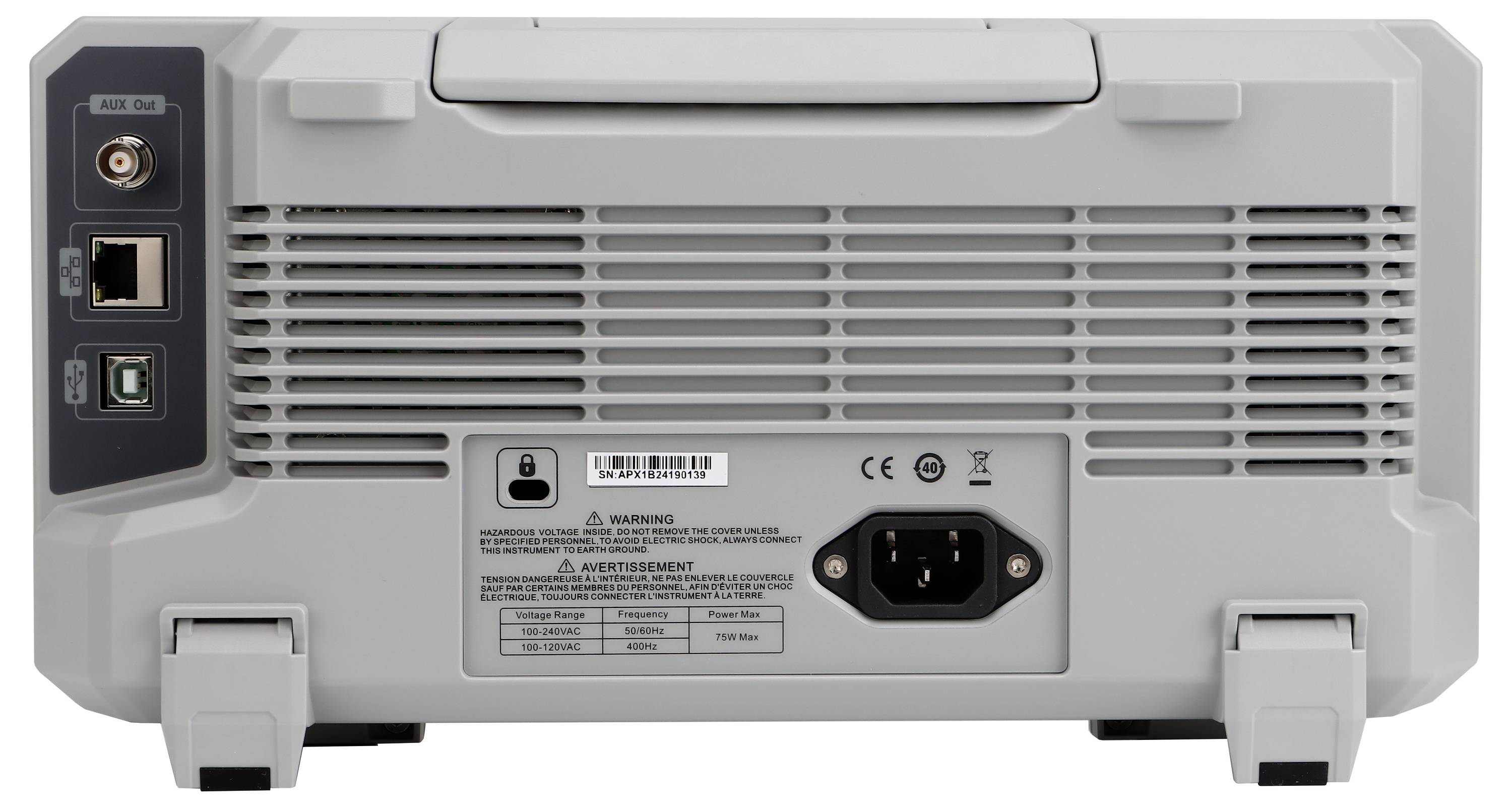

Arrière d'un appareil électronique avec plusieurs ports, comprenant des ports réseau et USB, et une prise d'alimentation, sur une surface grise.

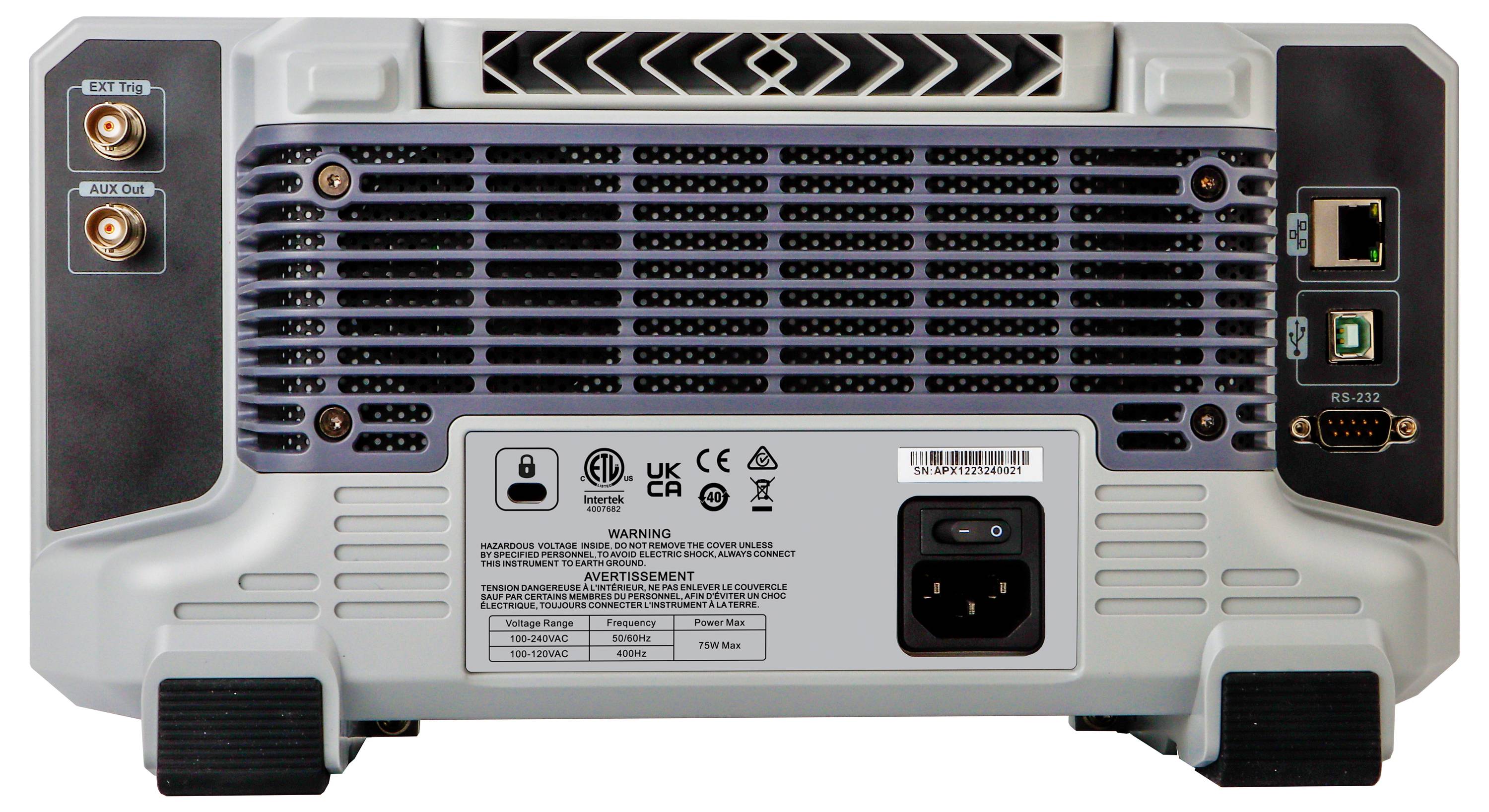

Arrière d'un appareil électrique avec des connexions pour câble Ethernet, prise d'alimentation et grille de ventilation. Des avertissements de sécurité sont illustrés.

1/6

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le mar. 3 novembre

18 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (362,50 € / unité(s))

362,50 €

dont 0,42 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Oscilloscope numérique UNI-T UPO1054 50 MHz 4 canaux 2 Géch/s 56 Mpts 500,000wfms/s 7" affichage mémoire numérique (DSO)

50 MHz
Nombre d’entrées analogiques max. 4

Caractéristiques techniques

Type de produit: Oscilloscope numérique

Bande passante: 50 MHz

Fréquence d'échantillonage par canal: 2 Géch/s

Spécificités: mémoire numérique (DSO)

Nombre d’entrées analogiques max.: 4

: d'usine (sans certificat)

Interfaces: RS-232C

Profondeur de mémoire par canal: 56 Mpts

Type: UPO1054

Documents et téléchargements

Fiche technique

Fiche technique 3399998 Oscilloscope numérique Uni-T UPO1054 50 MHz 2 Géch/s 56 Mpts mémoire numérique (DSO)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3399998 Oscilloscope numérique Uni-T UPO1054 50 MHz 2 Géch/s 56 Mpts mémoire numérique (DSO)

Description

L'oscilloscope numérique UPO1054 utilise la technologie Ultra phosphore 2.0. Il offre une bande passante de 50 MHz, un taux d'échantillonnage en temps réel jusqu'à 2 Géch/s et est équipé de 4 canaux. Il prend également en charge un module DVM indépendant, dispose de nombreuses fonctions de décodage de bus et de déclenchement ainsi que d'un décodage matériel en temps réel basé sur la mémoire. L'oscilloscope est adapté pour la conception de systèmes intégrés, la métrologie, l'électronique grand public, l'électronique automobile, l'entretien sur le terrain et l'éducation, ainsi que de nombreuses autres applications.

Ce texte a été traduit par une machine.

Modèle

- Fast Acquire phosphore : utilise la technologie d'affichage Ultra phosphore d'origine pour une meilleure visualisation du signal.
- Enregistrement matériel en temps réel : enregistre jusqu'à 120 000 images pour un suivi détaillé du signal.
- 56Mpts longue profondeur de mémoire : permet un enregistrement de forme d'onde à long terme sans distorsion à des taux d'échantillonnage élevés.
- 36 mesures de paramètres : prend en charge les mesures de paramètres et de statistiques rapides, y compris la mesure à l'écran, la sélection du curseur et les réglages de seuil.
- Taux de détection élevé : 150 000 wfms/s en mode normal, jusqu'à 500 000 wfms/s en mode rapide-Acquire grâce à un traitement numérique parallèle innovant.
- Fonction de navigation : permet de naviguer dans le temps, les marqueurs et les segments pour une localisation rapide de l'onde et prend en charge le défilement automatique avec des vitesses réglables.
- Fonction DVM : voltmètre numérique intégré avec alarme de dépassement de limite.
- Mesure du curseur : prend en charge la mesure simultanée sur CH1, CH2, CH3, CH4, MATH, réf, avec mesure simultanée du temps et de la tension.
- Enregistrement de forme d'onde au format vidéo : permet la lecture et l'analyse sur le PC pour améliorer l'expérience utilisateur.
- Décodage matériel en temps réel : avec une mémoire de 56 Mpts, le décodage en temps réel de RS232/UART, I2C et SPI est beaucoup plus rapide que le décodage logiciel traditionnel.
- 1Mpts FFT étendu : prend en charge la vue multizone, la vue spectrale unique, 4 pistes et 4 modes de détecteur, ainsi que la mesure automatique de la valeur de crête pour l'identification rapide des caractéristiques clés spectrales.

Contenu de la livraison

- UPO1054 (50 MHz, 4 canaux) x 1
- Câble d'alimentation x 1
- Câble USB x 1
- Sondes passives UT-P03(60 MHz) x4
- Certificat d'étalonnage x 1
- Consignes de sécurité multilingues x 1
- Guide de démarrage rapide x 1

Avertissement

Autres modèles

- UPO1104 : bande passante de 100 MHz, 4 canaux analogiques, taux d'échantillonnage de 2 Géch/s, jusqu'à 56 Mpts de profondeur de mémoire, taux d'acquisition de forme d'onde de 500 000 wfms/s.

- UPO1204 : bande passante de 200 MHz, 4 canaux analogiques, taux d'échantillonnage de 2 Géch/s, jusqu'à 56 Mpts de profondeur de mémoire, taux d'acquisition de forme d'onde de 500 000 wfms/s.
