Name: UTG1042X Générateur de fonction Uni-T 1 µHz - 40 MHz 2 canaux Arbitraire
Brand: Uni-T
SKU: 3757393
Availability: BackOrder

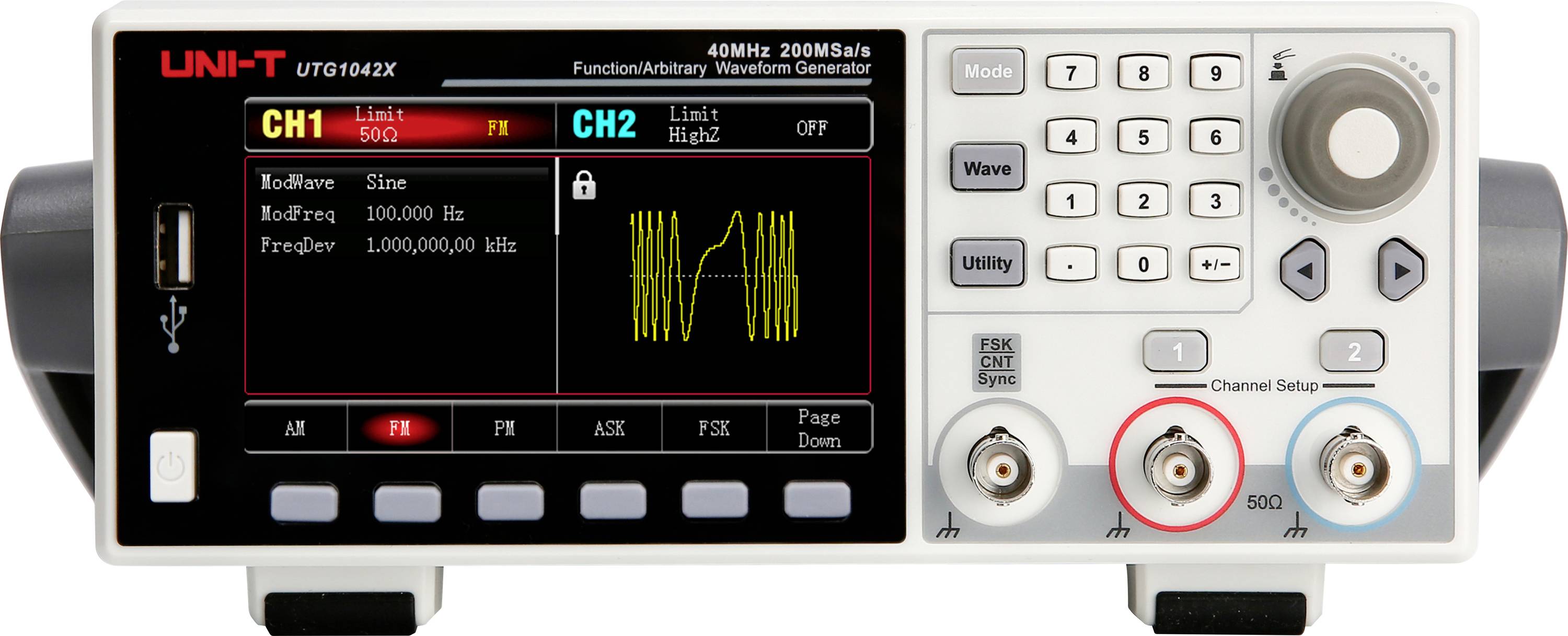

UTG1042X Générateur de fonction Uni-T 1 µHz - 40 MHz 2 canaux Arbitraire-0

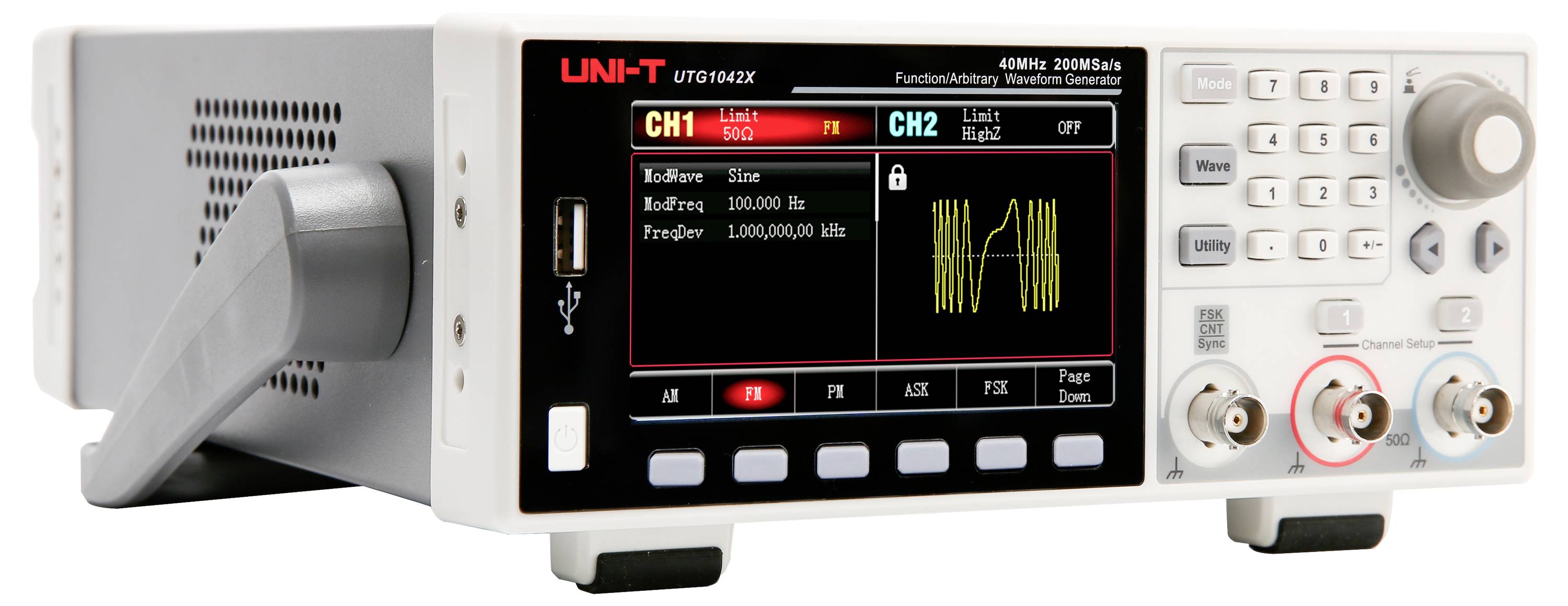

UTG1042X Générateur de fonction Uni-T 1 µHz - 40 MHz 2 canaux Arbitraire-1

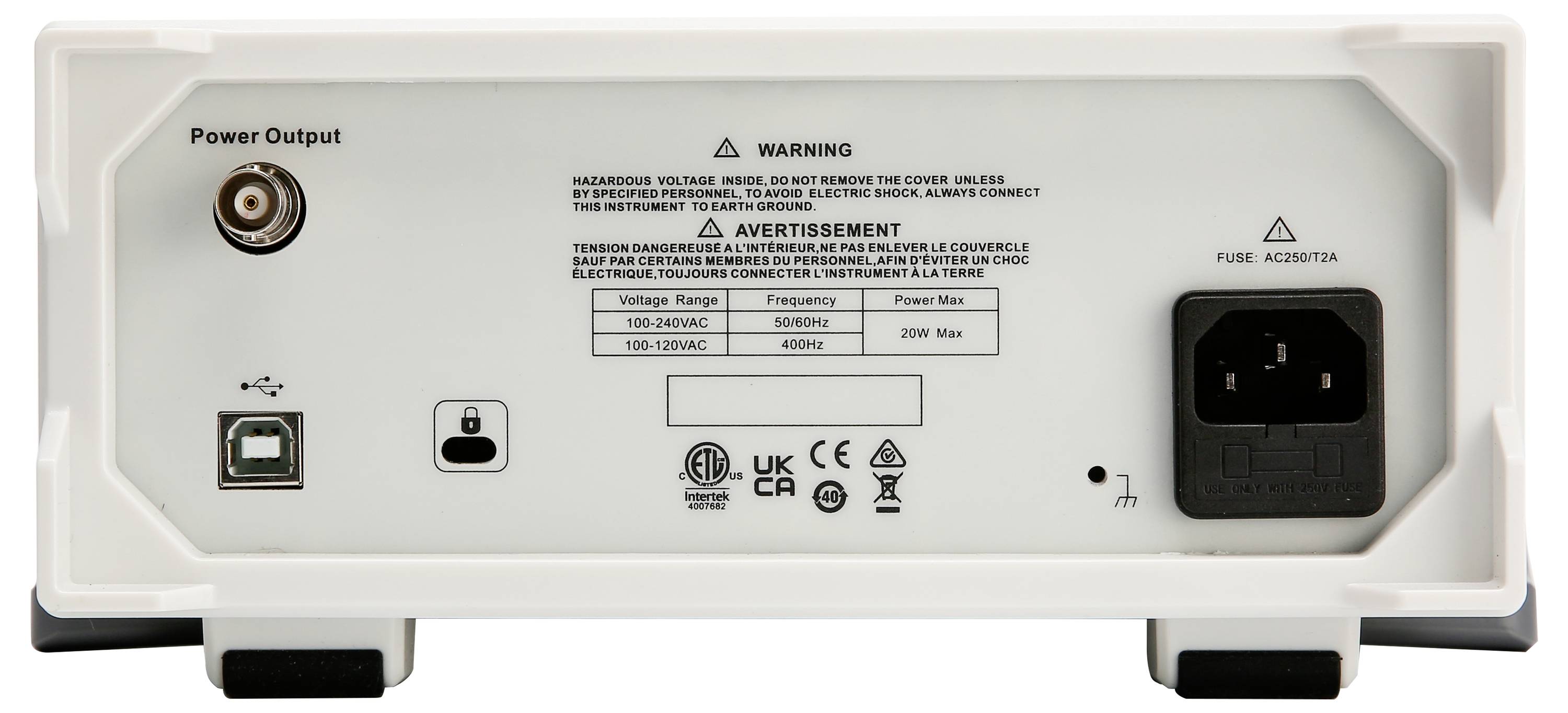

UTG1042X Générateur de fonction Uni-T 1 µHz - 40 MHz 2 canaux Arbitraire-2

1/3

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le ven. 20 novembre

20 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Total (390,96 € / unité(s))

439,00 €

-11 %

390,96 €

Prix TTC

Disponible uniquement pour les clients professionnels enregistrés

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

UNI-T UTG1042X générateur de fonctions arbitraires 40 MHz 2 canaux 200MSa/S 4kpts4,3″ TFT-LCD

Max. Fréquence de sortie : 40 MHz
Taux d'échantillonnage : 200 MSa/s
Résolution verticale : 16 bits
Canaux : 2
Longueur de forme d'onde arbitraire: 4kpts
Écran : TFT-LCD de 4,3 pouces

Caractéristiques techniques

LCD couleur TFT 8 pouces , WVGA (800 x 480)

Forme de sortie de signal: Sinus, rectangle, rampe, harmonique, impulsion, Bruit, tension DC et arbitraire

Type de produit: Générateur de fonction

Plage de fréquence: 1 µHz - 40 MHz

Formes de sortie de signal: Arbitraire

Gamme de fréquences sinus: 1 µHz bis 40 MHz

Facteur de distorsion harmonique sinus: 0,2 %

Gamme de fréquences rectangle: 1 µHz bis 30 MHz

Temps de montée rectangulaire: 7 ns

Affichage: LCD

Plage de fréquence du triangle: 1 µHz bis 2 MHz

Gamme de fréquences ARB: 1 µHz bis 420 MHz

: d'usine (sans certificat)

Fonction vobulation: Prend en charge les fréquences linéaires et logarithmiques

Modulation interne: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Modulation externe: Prend en charge la modulation numérique et analogique externe

VCF: Contrôlé par modulation analogique externe

Déclencheur (synchrone): Sources de déclenchement internes, externes et manuelles

Seuil (asynchrone): Prise en charge en mode rafale (Gated) via une interface numérique externe

Mesure de fréquence externe: Compteur de fréquence 6 bits intégré, plage de 100 MHz à 800 MHz

Dim.: (l x H) 336 mm x 164 mm

Poids: 3.5 kg

Nombre de canaux: 2 canaux

Fréquence (max.): 40 MHz

Fréquence (min.): 1 µHz

Spécificités: Modulation
Amplificateur de puissance

Largeur: 336 mm

Hauteur: 164 mm

Interfaces: USB-Host
périphérique USB
LAN

Alimentation électrique: 230 V/AC

Type: UTG1042X

Documents et téléchargements

Fiche technique

Fiche technique 3757393 UTG1042X Générateur de fonction Uni-T 1 µHz - 40 MHz 2 canaux Arbitraire

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3757393 UTG1042X Générateur de fonction Uni-T 1 µHz - 40 MHz 2 canaux Arbitraire

Description

L'UTG1042X offre une sortie de signal précise et stable avec une résolution allant jusqu'à 1 μHz. Il s’agit d’un générateur de signaux fonctionnels et arbitraires peu coûteux, puissant et multifonctionnel. Il produit des signaux de sortie précis, stables, propres et peu déformants. Grâce à sa facilité d'utilisation, à ses excellentes données de performance technique et à sa présentation graphique conviviale, il s'agit d'un appareil polyvalent pour les applications de formation, de test et de production.

Ce texte a été traduit par une machine.

Modèle

Sortie à deux canaux avec la même puissance : deux sorties indépendantes hautes performances avec une amplitude stable, même à haute fréquence
Jitter ultra-faible : jusqu'à 10 MHz de signal rectangulaire avec moins de 200 ch de gigue pour des flancs de signal propres
Distance signal/bruit élevée : qualité du signal pure, même en cas de grand décalage et de faibles niveaux de signal
Module d'amplificateur de puissance en option : jusqu'à 4 W de puissance de sortie pour les applications exigeantes
Fonction de rafale flexible : trois modes pour générer différentes séquences d'impulsions
Différents types de modulation : support AM, FM, PM, FSK, ASK, PSK et PWM
Fonction de balayage : balayages de fréquence linéaire et logarithmique

Contenu de la livraison

UTG1042X x 1
Câble d'alimentation x 1
Câble USB x 1
Câble de passage BNC-BNC × 1
Câble à pince crocodile BNC (rouge et noir) × 1

Avertissement

Autres modèles

- UTG1022X-PA : fréquence de sortie 20 MHz, taux d'échantillonnage 200 MSA/s, résolution 16 bits, 2 canaux, longueur de forme d'onde arbitraire 4 kpts, 4,3″ TFT-LCD.

- UTG1022X : fréquence de sortie 20 MHz, taux d'échantillonnage 200 MSA/s, résolution 16 bits, 2 canaux, longueur de forme d'onde arbitraire 4 kpts, 4,3″ TFT-LCD.
